Электрооборудование (6) — HITACHI EH4000AC2

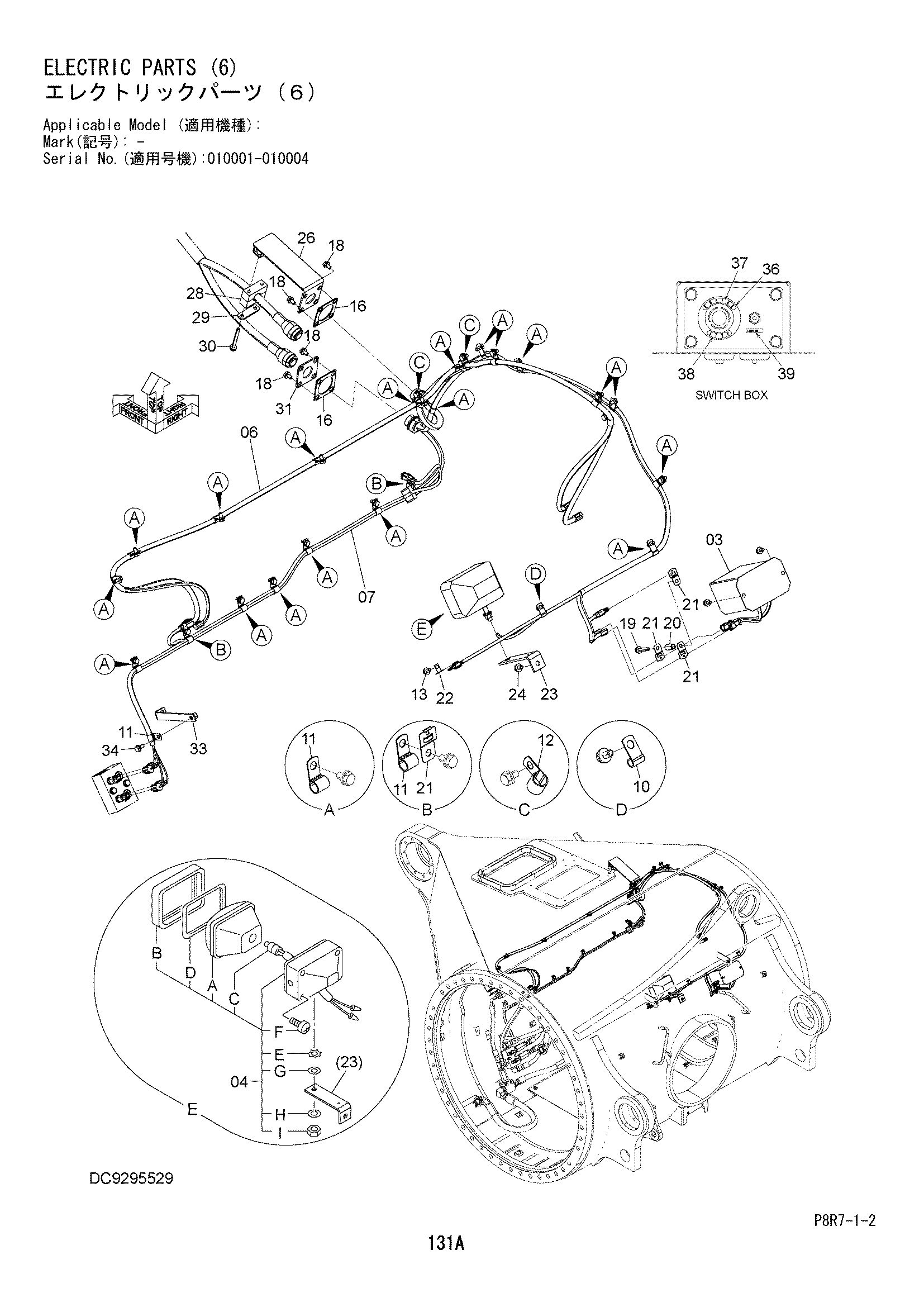

Заводская схема «Электрооборудование (6)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9283532 | Короб выключатель | 1 |
| 04 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 04 | 4326800 | Фонарь головка в сборе | 2 |
| 04A | 4326801 | Ленс блок | 1 |
| 04B | 4326802 | Рама | 1 |
| 04C | 4285648 | Лампа | 1 |
| 04D | 4326803 | Прокладка | 1 |
| 04E | 4307026 | Шайба | 1 |
| 04F | 4307027 | Винт | 4 |
| 04G | A590114 | Плоская шайба | 1 |
| 04H | A590914 | Пружинная шайба | 1 |
| 04I | J952014 | Гайка | 1 |
| 06 | 2059406 | Жгут проводов | 1 |
| 07 | 1037093 | Жгут проводов | 1 |
| 10 | 4190261 | Зажим | 1 |
| 11 | 4190253 | Зажим | 23 |
| 12 | 4190274 | Зажим | 2 |
| 13 | J271020 | Болт с шайбой | 28 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 4694045 | Манжета | 2 |
| 18 | J271020 | Болт с шайбой | 8 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271055 | Болт с шайбой | 1 |
| 19A | J901055 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4382432 | Проставка | 1 |
| 21 | 4448037 | Кронштейн | 5 |
| 22 | 4336875 | Кронштейн | 1 |
| 23 | 4698622 | Кронштейн | 1 |
| 24 | J271220 | Болт с шайбой | 1 |
| 24A | J901220 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 8117400 | Кронштейн | 1 |
| 28 | 4637940 | Хомут | 1 |
| 29 | 4637935 | Кронштейн | 1 |
| 30 | J271090 | Болт с шайбой | 2 |
| 30A | J901090 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4698572 | Кронштейн | 1 |
| 33 | 9771611 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4723906 | Информационная табличка | 1 |
| 37 | 4724061 | Информационная табличка | 1 |
| 38 | 4724062 | Информационная табличка | 1 |
| 39 | 4731322 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
