Основные гидролинии (5) — HITACHI EH4000AC2

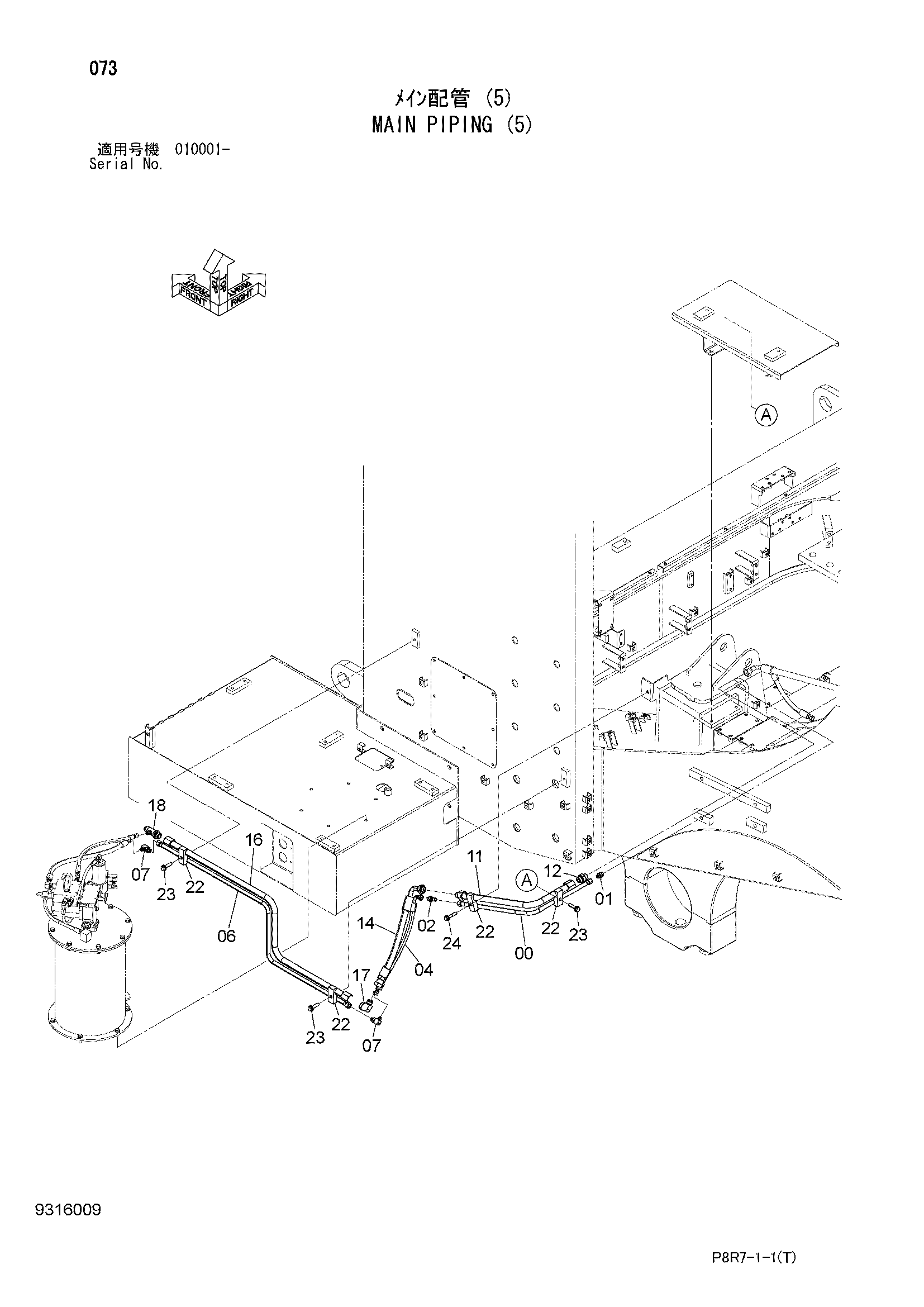

Заводская схема «Основные гидролинии (5)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115681 | Трубка | 1 |
| 01 | 4198405 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4682161 | Клапан | 1 |
| 04 | 4691680 | Шланг | 1 |
| 06 | 8115677 | Трубка | 1 |
| 07 | A852333 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 8115680 | Трубка | 1 |
| 12 | A852166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4675532 | Шланг | 1 |
| 16 | 8115676 | Трубка | 1 |
| 17 | A852366 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4348801 | Тройник | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4488618 | Хомут трубки | 4 |
| 23 | J271250 | Болт с шайбой | 3 |
| 23A | J901250 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271260 | Болт с шайбой | 1 |
| 24A | J901260 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
