Кондиционер трубопроводы — HITACHI EH4000AC2

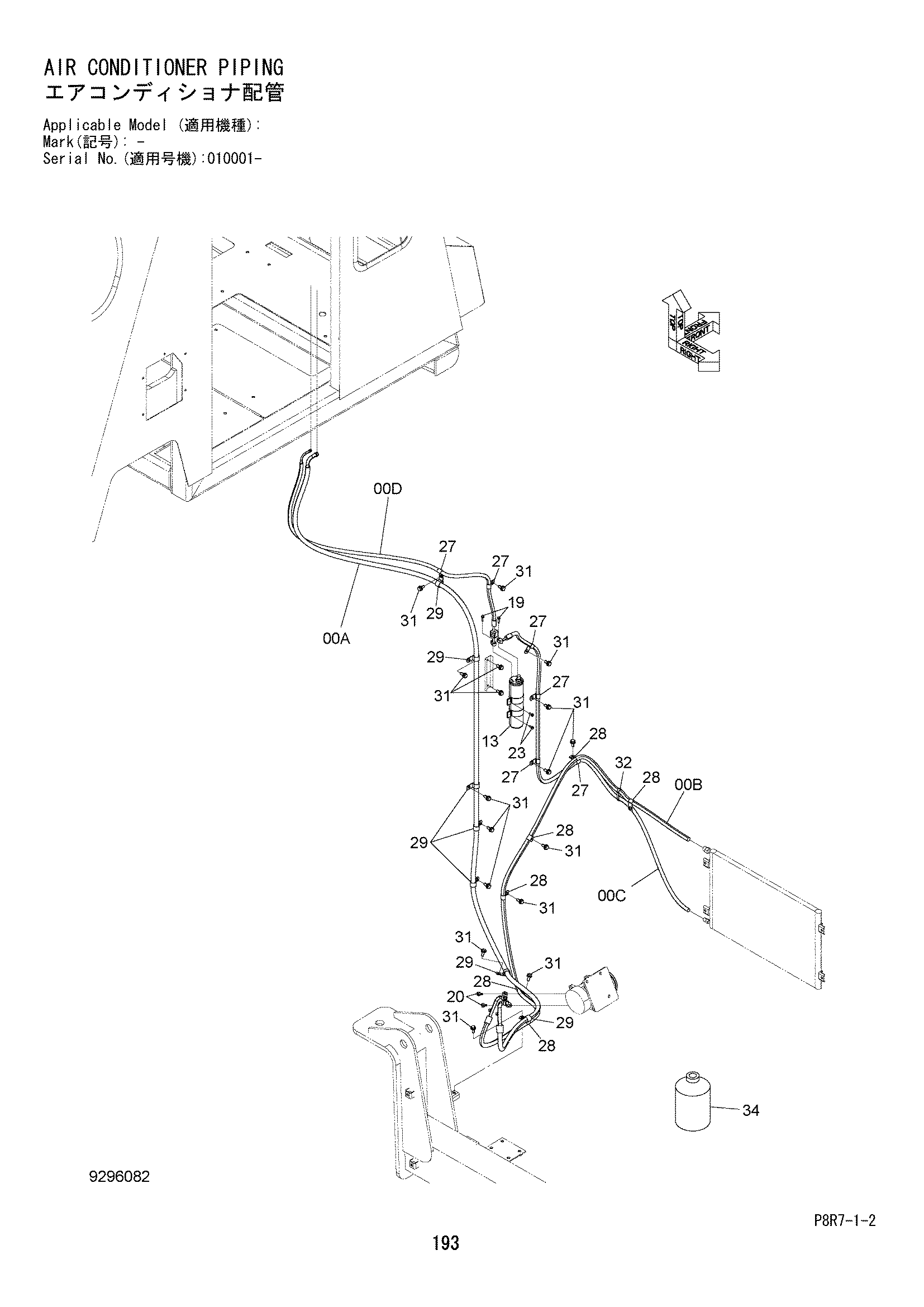

Заводская схема «Кондиционер трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9306583 | Шланг радиатора | 1 |
| 00A | 4649306 | Шланг радиатора | 1 |
| 00B | 4649307 | Шланг радиатора | 1 |
| 00C | 4701617 | Шланг радиатора | 1 |
| 00D | 4701616 | Шланг радиатора | 1 |
| 13 | 4683227 | Бак ликуид | 1 |
| 13A | 4644650 | Бак ликуид | 1 |
| 13B | 4644651 | Кронштейн | 1 |
| 19 | J260625 | Болт с шайбой | 2 |
| 19A | J900625 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | J260825 | Болт с шайбой | 2 |
| 20A | J900825 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 23 | J260620 | Болт с шайбой | 2 |
| 23A | J900620 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 27 | 4190275 | Зажим | 6 |
| 28 | 4190273 | Зажим | 6 |
| 29 | 4190263 | Зажим | 7 |
| 31 | J271025 | Болт с шайбой | 17 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 34 | 4347644 | GAS | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
