Автоматический. трубопроводы системы смазки (рама) — HITACHI EH4000AC2

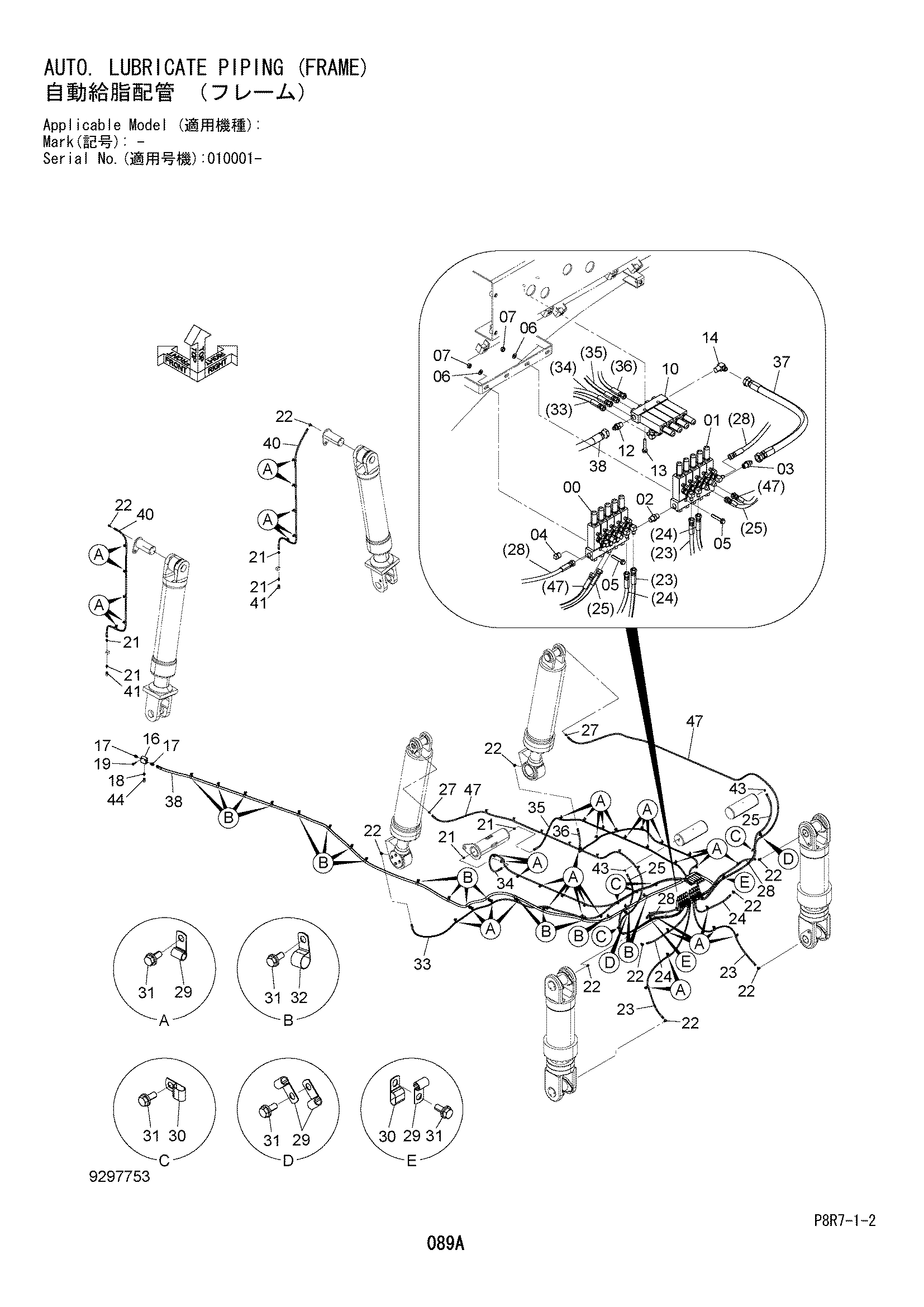

Заводская схема «Автоматический. трубопроводы системы смазки (рама)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638835 | Клапан | 1 |
| 01 | 4638834 | Клапан | 1 |
| 02 | 4658644 | Адаптер | 1 |
| 03 | 4693834 | Адаптер | 1 |
| 04 | 4633053 | Пробка | 1 |
| 05 | J260850 | Болт с шайбой | 4 |
| 05A | J900850 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | J950008 | Гайка | 4 |
| 10 | 4658897 | Клапан | 1 |
| 12 | 4638697 | Адаптер | 1 |
| 13 | J260845 | Болт с шайбой | 2 |
| 13A | J900845 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4638634 | Угловой штуцер | 1 |
| 16 | 3114984 | Блок | 1 |
| 17 | A852144 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | J271055 | Болт с шайбой | 2 |
| 19A | J901055 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4154651 | Адаптер | 6 |
| 22 | 4154656 | Угловой штуцер | 10 |
| 23 | 4648461 | Шланг | 2 |
| 24 | 4648475 | Шланг | 2 |
| 25 | 4252802 | Шланг | 2 |
| 27 | 4222075 | Пробка | 2 |
| 28 | 4641333 | Шланг | 2 |
| 29 | 4190272 | Зажим | 50 |
| 30 | 4208479 | Зажим | 7 |
| 31 | J271025 | Болт с шайбой | 71 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4190277 | Зажим | 18 |
| 33 | 4613732 | Шланг | 1 |
| 34 | 4646660 | Шланг | 1 |
| 35 | 4431162 | Шланг | 1 |
| 36 | 4368433 | Шланг | 1 |
| 37 | 4305633 | Шланг | 1 |
| 38 | 4694790 | Шланг | 1 |
| 40 | 4258888 | Шланг | 2 |
| 41 | 4177307 | Унион | 2 |
| 43 | 4222075 | Пробка | 2 |
| 44 | 4223518 | Пробка унион | 1 |
| 47 | 4639542 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
