Основные гидролинии (2) — HITACHI EH4000AC2

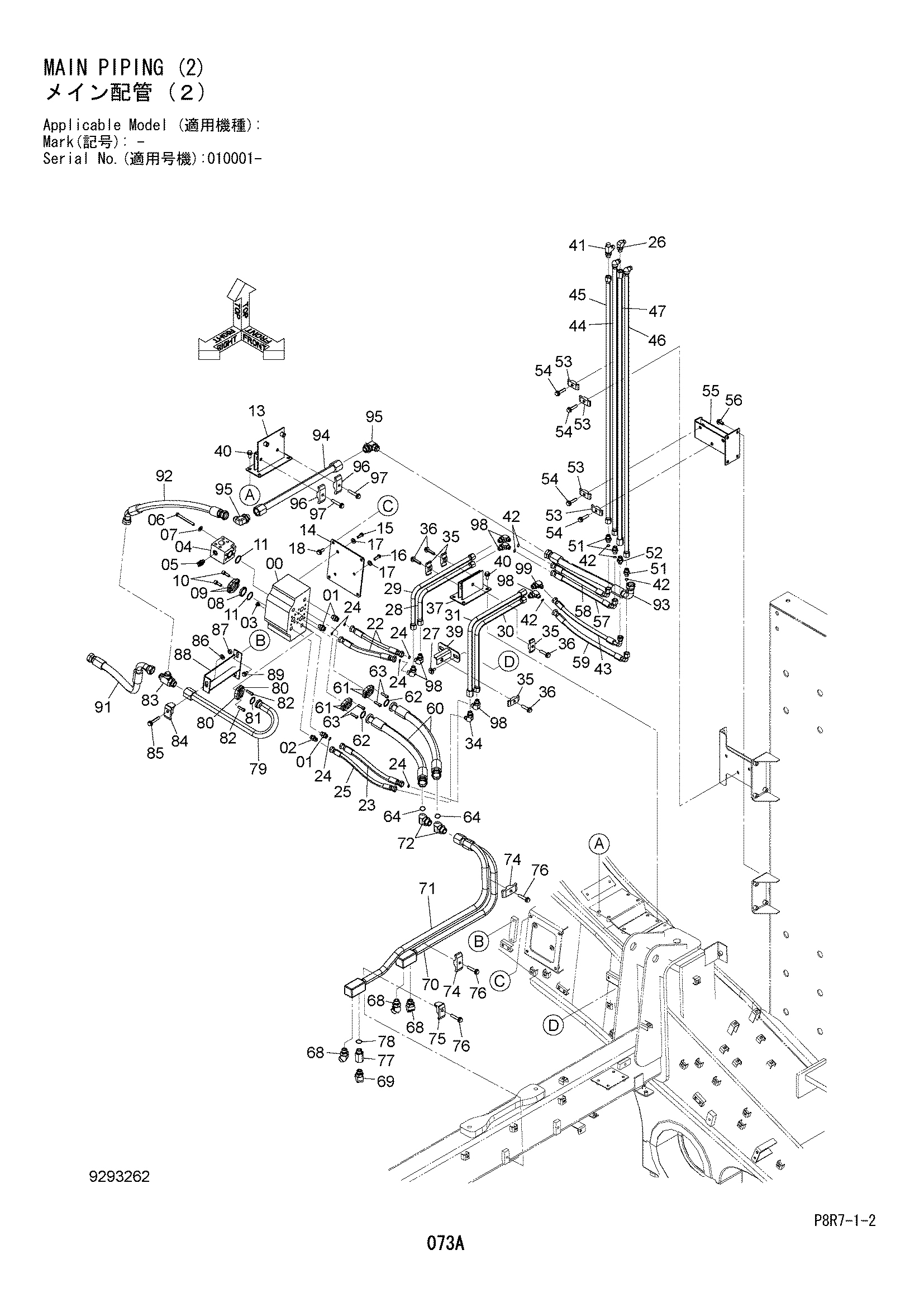

Заводская схема «Основные гидролинии (2)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681287 | Амплифиер | 1 |
| 01 | 4187187 | Адаптер | 3 |
| 01A | U10778U | Уплотнительное кольцо | 1 |
| 02 | 4236730 | Адаптер | 1 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 03 | 4174543 | Пробка | 1 |
| 03A | 4510185 | Уплотнительное кольцо | 1 |
| 04 | 2057341 | Блок | 1 |
| 05 | 4643394 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4692648 | Болт | 4 |
| 07 | J222012 | Шайба | 4 |
| 08 | 4240796 | Крышка | 1 |
| 09 | 4024049 | Разъёмный фланец | 2 |
| 10 | 4106289 | Болт с внутренним шестигранником | 4 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 13 | 8122948 | Кронштейн | 1 |
| 14 | 4692671 | Пластина | 1 |
| 15 | 4692647 | Болт | 2 |
| 16 | 4692643 | Болт | 1 |
| 17 | J222012 | Шайба | 3 |
| 18 | J271235 | Болт с шайбой | 4 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 22 | 4694129 | Шланг | 2 |
| 23 | 4695352 | Шланг | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 6 |
| 25 | 4694130 | Шланг | 1 |
| 26 | A853344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | J281030 | Болт с шайбой | 2 |
| 27A | J901030 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | 9770600 | Трубка | 1 |
| 29 | 9770599 | Трубка | 1 |
| 30 | 9770598 | Трубка | 1 |
| 31 | 9770601 | Трубка | 1 |
| 34 | A852344 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4189858 | Хомут трубки | 4 |
| 36 | J271255 | Болт с шайбой | 4 |
| 36A | J901255 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 8116565 | Кронштейн | 1 |
| 39 | 8116558 | Кронштейн | 1 |
| 40 | J271230 | Болт с шайбой | 8 |
| 40A | J901230 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 4205383 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4138938 | Уплотнительное кольцо | 6 |
| 43 | 4695366 | Шланг | 1 |
| 44 | 9770502 | Трубка | 1 |
| 45 | 9770528 | Трубка | 1 |
| 46 | 9770629 | Трубка | 1 |
| 47 | 9770504 | Трубка | 1 |
| 51 | A853144 | Адаптер | 3 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | A852144 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4189858 | Хомут трубки | 4 |
| 54 | J271255 | Болт с шайбой | 4 |
| 54A | J901255 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | 8116012 | Кронштейн | 1 |
| 56 | J271230 | Болт с шайбой | 4 |
| 56A | J901230 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | 4695355 | Шланг | 1 |
| 58 | 4695357 | Шланг | 1 |
| 59 | 4695362 | Шланг | 1 |
| 60 | 4694156 | Шланг | 2 |
| 61 | 962453 | Разъёмный фланец | 4 |
| 62 | 966993 | Уплотнительное кольцо | 2 |
| 63 | 4057125 | Болт с внутренним шестигранником | 8 |
| 64 | 4187328 | Уплотнительное кольцо | 2 |
| 68 | A853266 | Угловой штуцер | 3 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | A853366 | Угловой штуцер | 1 |
| 69A | 4506424 | Уплотнительное кольцо | 1 |
| 70 | 8116389 | Трубка | 1 |
| 71 | 8116390 | Трубка | 1 |
| 72 | A853288 | Угловой штуцер | 2 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 74 | 4189860 | Хомут трубки | 2 |
| 75 | 4190127 | Хомут трубки | 1 |
| 76 | J271265 | Болт с шайбой | 3 |
| 76A | J901265 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
| 77 | 4291184 | Адаптер | 1 |
| 78 | 4506424 | Уплотнительное кольцо | 1 |
| 79 | 8116274 | Трубка | 1 |
| 80 | 962453 | Разъёмный фланец | 2 |
| 81 | 966993 | Уплотнительное кольцо | 1 |
| 82 | 4057125 | Болт с внутренним шестигранником | 4 |
| 83 | 4364789 | Тройник | 1 |
| 83A | 4506429 | Уплотнительное кольцо | 1 |
| 84 | 4190127 | Хомут трубки | 1 |
| 85 | J271270 | Болт с шайбой | 1 |
| 85A | J901270 | Болт | 1 |
| 85B | J222012 | Шайба | 1 |
| 86 | J222012 | Шайба | 1 |
| 87 | J950012 | Гайка | 1 |
| 88 | 9770335 | Кронштейн | 1 |
| 89 | J271025 | Болт с шайбой | 2 |
| 89A | J901025 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
| 91 | 4658812 | Шланг | 1 |
| 92 | 4695394 | Шланг | 1 |
| 93 | 4695393 | Шланг | 1 |
| 94 | 9770611 | Трубка | 1 |
| 95 | 4156436 | Угловой штуцер | 2 |
| 95A | 4506429 | Уплотнительное кольцо | 1 |
| 96 | 4189860 | Хомут трубки | 2 |
| 97 | J271270 | Болт с шайбой | 2 |
| 97A | J901270 | Болт | 1 |
| 97B | J222012 | Шайба | 1 |
| 98 | A853344 | Угловой штуцер | 6 |
| 98A | 4506418 | Уплотнительное кольцо | 1 |
| 99 | A852344 | Угловой штуцер | 1 |
| 99A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
