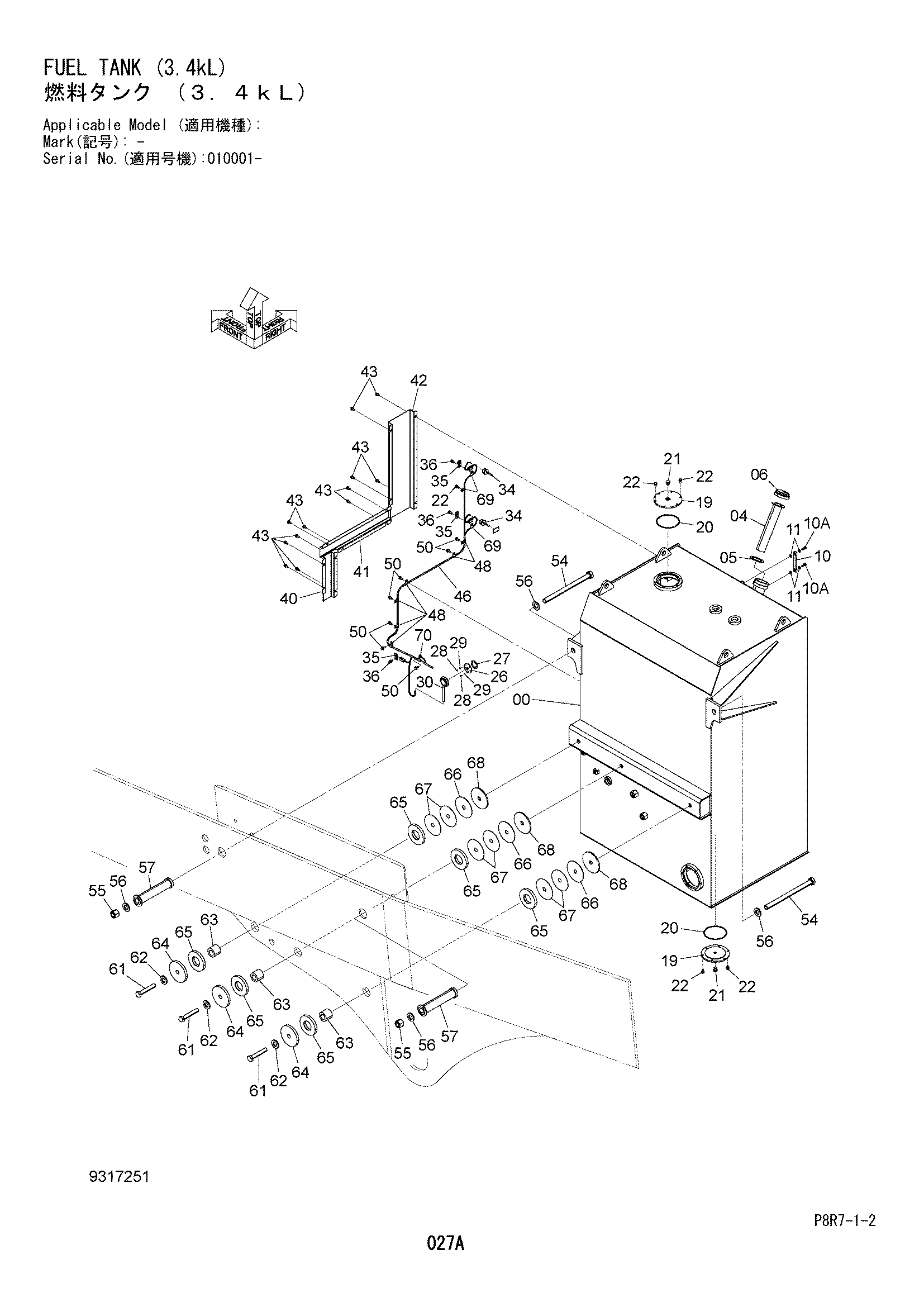

Топливный бак (3.4kL) — HITACHI EH4000AC2

Заводская схема «Топливный бак (3.4kL)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011799	Топливный бак	1
04	4188368	Сетчатый фильтр	1
05	4031285	Манжета резиновый	1
06	3108295	Колпачок	1
10	8033923	Указатель уровня	1
10A	4100967	Болт	2
11	449558	Уплотнительная шайба	4
19	4634424	Крышка	2
20	A810165	Уплотнительное кольцо	2
21	A885004	Пробка	2
21A	4506418	Уплотнительное кольцо	1
22	J271025	Болт с шайбой	12
22A	J901025	Болт	1
22B	J222010	Шайба	1
26	4664585	Поплавок	1
27	4269607	Манжета	1
28	M430510	Винт	5
29	A590905	Пружинная шайба	5
30	4207240	Колпачок	1
34	4623860	Выключатель уровень	2
35	4448037	Кронштейн	3
36	J271025	Болт с шайбой	3
36A	J901025	Болт	1
36B	J222010	Шайба	1
40	4717628	Крышка	1
41	3119512	Крышка	1
42	3117777	Крышка	1
43	J271025	Болт с шайбой	12
43A	J901025	Болт	1
43B	J222010	Шайба	1
46	2059248	Жгут проводов	1
48	4190261	Зажим	6
50	J271025	Болт с шайбой	8
50A	J901025	Болт	1
50B	J222010	Шайба	1
54	4654476	Болт	2
55	M663033	U-образная гайка	2
56	J222033	Шайба	4
57	9770564	Проставка	2
61	J932711	Болт	3
62	J222027	Шайба	3
63	4661274	Проставка	3
64	4666452	Пластина	3
65	4637256	Резиновая подушка	6
66	4661277	Регулировочная шайба 3.2mm	15
67	4661278	Регулировочная шайба 1.6mm	9
68	4661276	Пластина	3
69	4190276	Зажим	3
70	4190272	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
