Клемма короб — HITACHI EH4000AC2

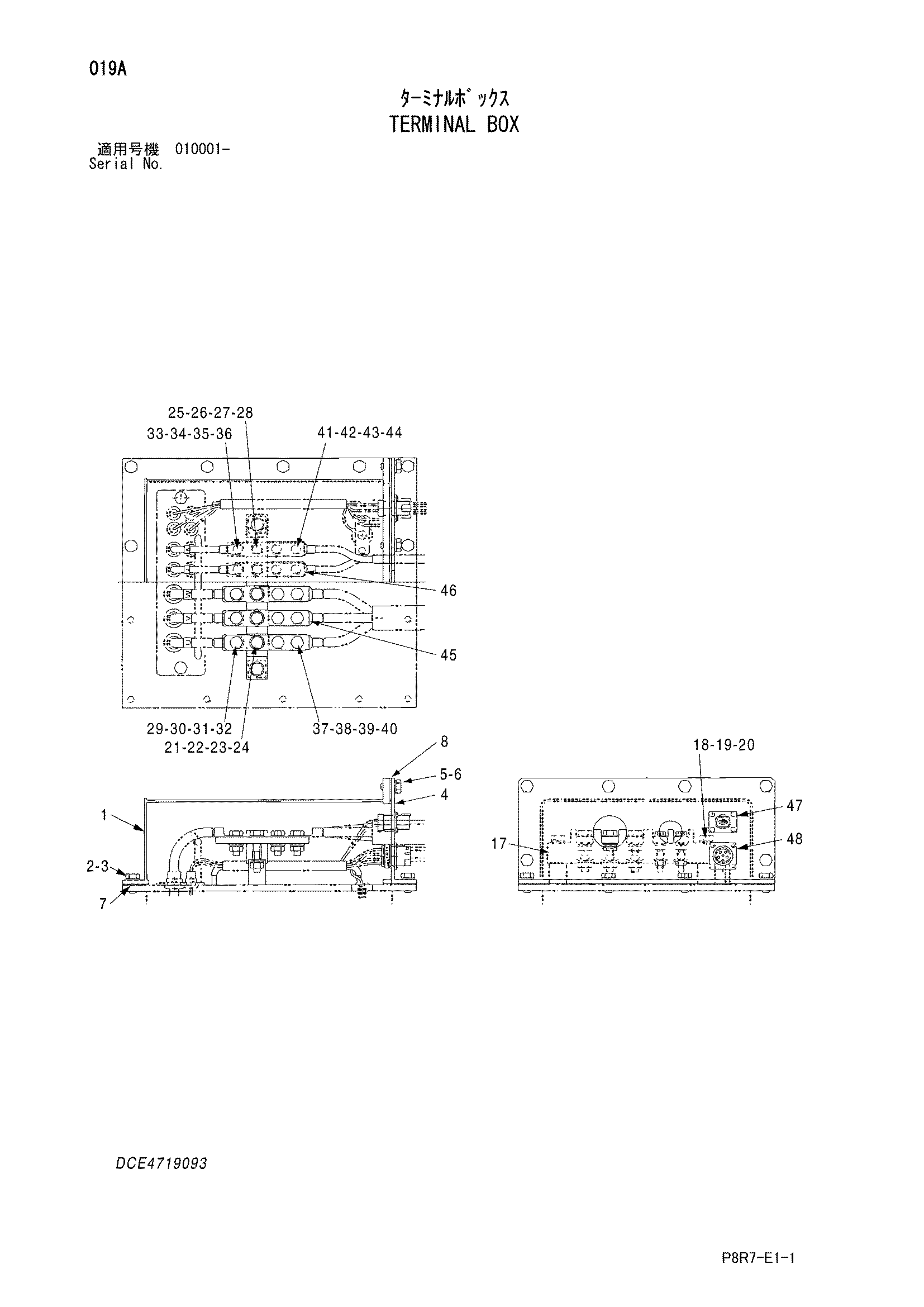

Заводская схема «Клемма короб» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4719093 | Клемма короб | 1 | |
| 1 | 4719140 | Крышка | 1 |
| 2 | J901020 | Болт | 10 |
| 3 | A590910 | Пружинная шайба | 10 |
| 4 | 4719141 | Крышка | 1 |
| 5 | J901020 | Болт | 10 |
| 6 | A590910 | Пружинная шайба | 10 |
| 7 | 4719142 | Прокладка | 1 |
| 8 | 4719143 | Прокладка | 1 |
| 17 | 4688961 | Пластина | 1 |
| 18 | J901055 | Болт | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J901270 | Болт | 3 |
| 22 | A590112 | Плоская шайба | 6 |
| 23 | A590912 | Пружинная шайба | 3 |
| 24 | J950012 | Гайка | 3 |
| 25 | J900816 | Болт | 2 |
| 26 | A590108 | Плоская шайба | 4 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | J950008 | Гайка | 2 |
| 29 | J901030 | Болт | 3 |
| 30 | A590110 | Плоская шайба | 3 |
| 31 | A590910 | Пружинная шайба | 3 |
| 32 | J950010 | Гайка | 3 |
| 33 | J900830 | Болт | 2 |
| 34 | A590108 | Плоская шайба | 2 |
| 35 | A590908 | Пружинная шайба | 2 |
| 36 | J950008 | Гайка | 2 |
| 37 | J901030 | Болт | 6 |
| 38 | A590110 | Плоская шайба | 6 |
| 39 | A590910 | Пружинная шайба | 6 |
| 40 | J950010 | Гайка | 6 |
| 41 | J900825 | Болт | 4 |
| 42 | A590108 | Плоская шайба | 4 |
| 43 | A590908 | Пружинная шайба | 4 |
| 44 | J950008 | Гайка | 4 |
| 45 | 4719144 | Разъём | 3 |
| 46 | 4688963 | Разъём | 2 |
| 47 | 4719145 | Разъём | 1 |
| 48 | 4719146 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
