Электрооборудование (4) — HITACHI EH4000AC2

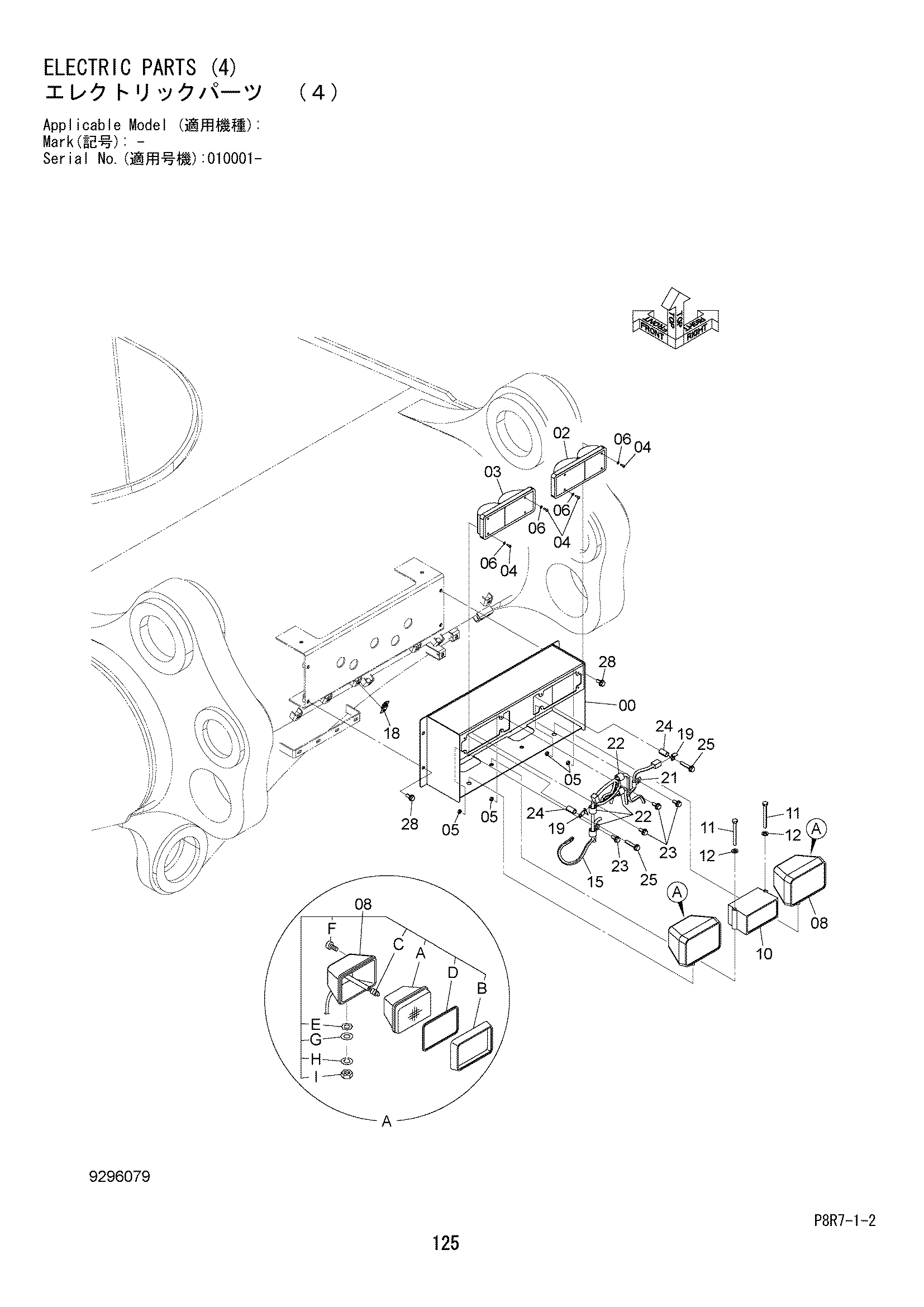

Заводская схема «Электрооборудование (4)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051535 | Кронштейн | 1 |
| 02 | 4623797 | Фонарь задний | 1 |
| 03 | 4434592 | Камп задний | 1 |
| 03A | 4295341 | Лампа (25W) | 1 |
| 03B | 4295340 | Лампа (25/10W) | 1 |
| 03C | 4295342 | Рассеиватель | 1 |
| 04 | M430525 | Винт | 8 |
| 05 | M500504 | Гайка | 8 |
| 06 | A590905 | Пружинная шайба | 8 |
| 08 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 08 | 4326800 | Фонарь головка в сборе | 1 |
| 08A | 4326801 | Ленс блок | 1 |
| 08B | 4326802 | Рама | 1 |
| 08C | 4285648 | Лампа | 1 |
| 08D | 4326803 | Прокладка | 1 |
| 08E | 4307026 | Шайба | 1 |
| 08F | 4307027 | Винт | 4 |
| 08G | A590114 | Плоская шайба | 1 |
| 08H | A590914 | Пружинная шайба | 1 |
| 08I | J952014 | Гайка | 1 |
| 10 | 4179752 | Зуммер | 1 |
| 11 | J901000 | Болт | 2 |
| 12 | J222010 | Шайба | 2 |
| 15 | 2059250 | Жгут проводов | 1 |
| 18 | 4448037 | Кронштейн | 1 |
| 19 | 4336875 | Кронштейн | 2 |
| 21 | 4190261 | Зажим | 1 |
| 22 | 4190274 | Зажим | 4 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4382432 | Проставка | 2 |
| 25 | J271055 | Болт с шайбой | 2 |
| 25A | J901055 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | J271025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
