Основные гидролинии (3-1) — HITACHI EH4000AC2

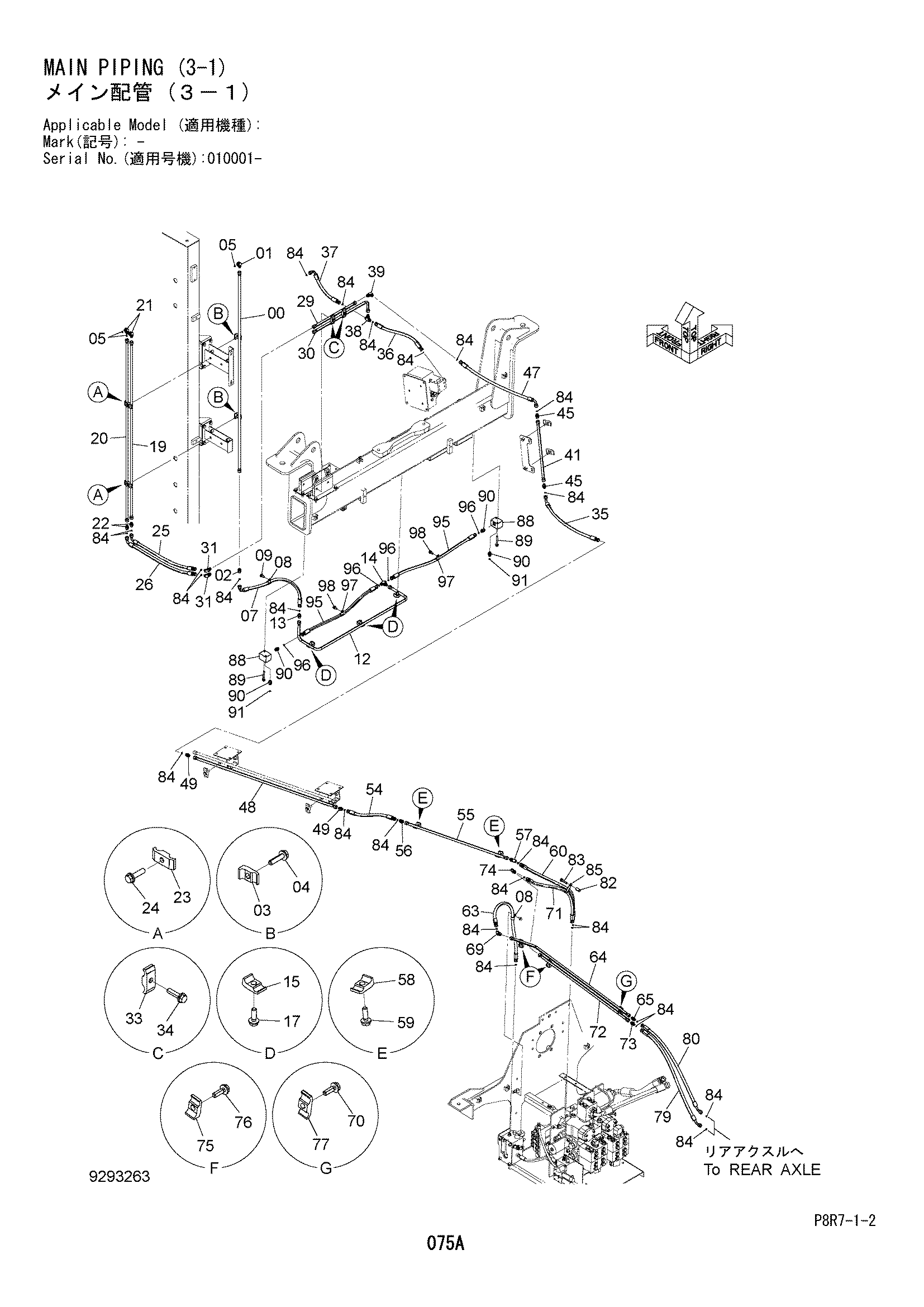

Заводская схема «Основные гидролинии (3-1)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9770478 | Трубка | 1 |
| 01 | 4643394 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4198405 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4190124 | Хомут трубки | 2 |
| 04 | J271250 | Болт с шайбой | 2 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4138928 | Уплотнительное кольцо | 3 |
| 07 | 4695759 | Шланг | 1 |
| 08 | 4190274 | Зажим | 2 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 8116394 | Трубка | 1 |
| 13 | 4198405 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4654921 | Тройник | 1 |
| 15 | 4190124 | Хомут трубки | 3 |
| 17 | J271240 | Болт с шайбой | 3 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 9770626 | Трубка | 1 |
| 20 | 9770625 | Трубка | 1 |
| 21 | 4643394 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4198405 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4189858 | Хомут трубки | 2 |
| 24 | J271250 | Болт с шайбой | 2 |
| 24A | J901250 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4695760 | Шланг | 1 |
| 26 | 4695759 | Шланг | 1 |
| 29 | 9770639 | Трубка | 1 |
| 30 | 9770644 | Трубка | 1 |
| 31 | 4643394 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4189858 | Хомут трубки | 2 |
| 34 | J271250 | Болт с шайбой | 2 |
| 34A | J901250 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4695761 | Шланг | 1 |
| 36 | 4694066 | Шланг | 1 |
| 37 | 4695762 | Шланг | 1 |
| 38 | 4654921 | Тройник | 1 |
| 39 | 4643394 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 9770640 | Трубка | 1 |
| 45 | 4198405 | Адаптер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4695760 | Шланг | 1 |
| 48 | 9770641 | Трубка | 1 |
| 49 | 4198405 | Адаптер | 2 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4695753 | Шланг | 1 |
| 55 | 9770642 | Трубка | 1 |
| 56 | 4198405 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4643394 | Угловой штуцер | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4190124 | Хомут трубки | 2 |
| 59 | J271240 | Болт с шайбой | 2 |
| 59A | J901240 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | 4695756 | Шланг | 1 |
| 63 | 4695755 | Шланг | 1 |
| 64 | 9770647 | Трубка | 1 |
| 65 | 4198405 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4654939 | Угловой штуцер | 1 |
| 70 | J271240 | Болт с шайбой | 1 |
| 70A | J901240 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 71 | 4695754 | Шланг | 1 |
| 72 | 9770643 | Трубка | 1 |
| 73 | 4198405 | Адаптер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4643394 | Угловой штуцер | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4190124 | Хомут трубки | 2 |
| 76 | J271240 | Болт с шайбой | 3 |
| 76A | J901240 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
| 77 | 4189858 | Хомут трубки | 1 |
| 79 | 4695757 | Шланг | 1 |
| 80 | 4695758 | Шланг | 1 |
| 82 | 4382432 | Проставка | 1 |
| 83 | J271055 | Болт с шайбой | 1 |
| 83A | J901055 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 84 | 4138928 | Уплотнительное кольцо | 26 |
| 85 | 4190266 | Зажим | 1 |
| 88 | 4402141 | Блок | 2 |
| 89 | J271080 | Болт с шайбой | 4 |
| 89A | J901080 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
| 90 | 4198405 | Адаптер | 4 |
| 90A | 4509180 | Уплотнительное кольцо | 1 |
| 91 | 4138928 | Уплотнительное кольцо | 2 |
| 95 | 4699714 | Шланг | 2 |
| 96 | 4138928 | Уплотнительное кольцо | 4 |
| 97 | 4190273 | Зажим | 2 |
| 98 | J271025 | Болт с шайбой | 2 |
| 98A | J901025 | Болт | 1 |
| 98B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
