Воздушный впускной трубопроводы — HITACHI EH4000AC2

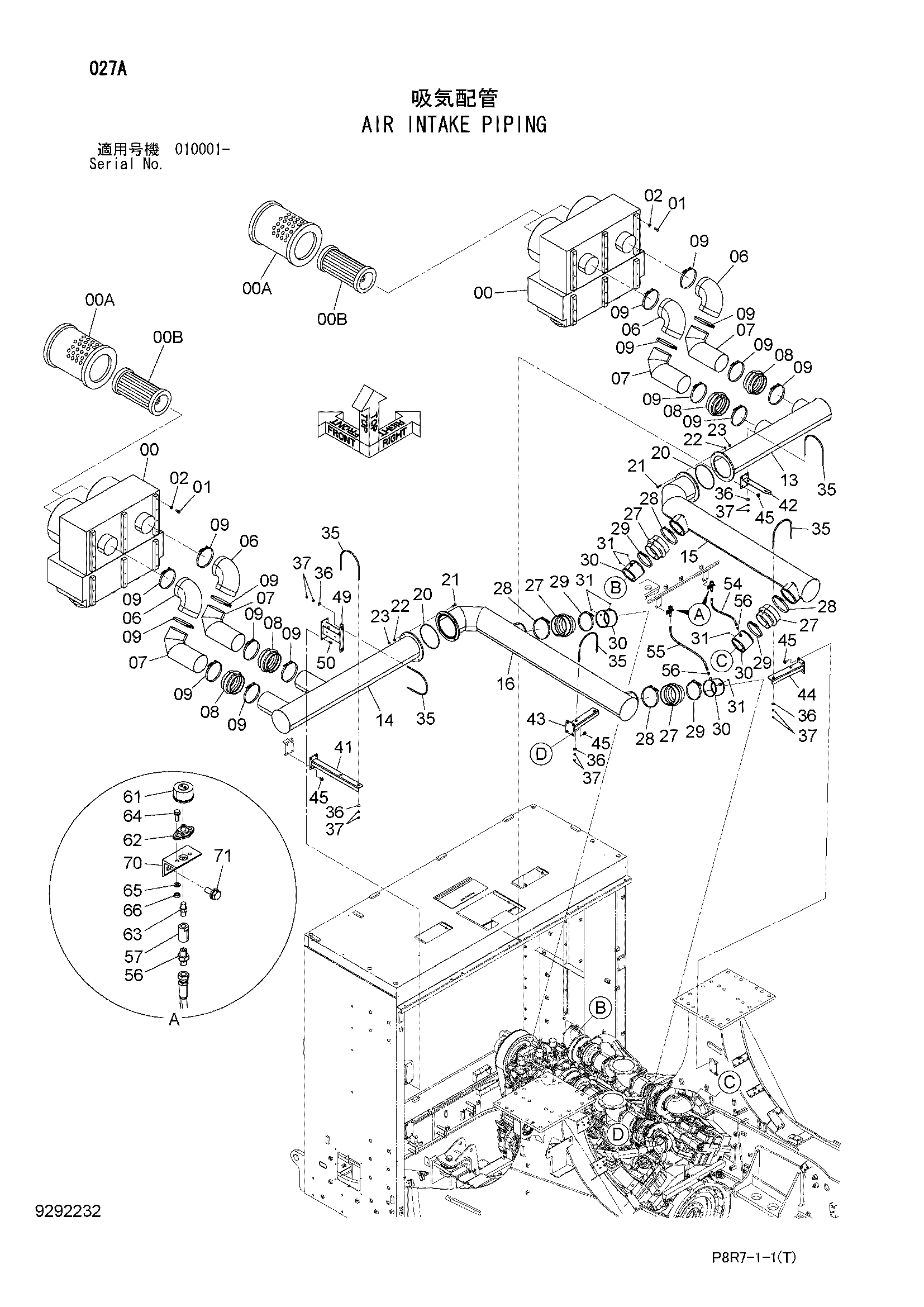

Заводская схема «Воздушный впускной трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4653049	Фильтр воздушный	2
00A	4331920	Элемент (наружный)	2
00B	4331923	Элемент (внутренний)	2
01	4305422	Болт	18
02	J222016	Шайба	18
06	4430766	Резиновый шланг	4
07	8112342	Трубка	4
08	4348920	Резиновый шланг	4
09	4282501	Хомут шланга	16
13	8112349	Трубка	1
14	8112343	Трубка	1
15	8112389	Трубка	1
16	8112395	Трубка	1
20	A810270	Уплотнительное кольцо	2
21	J271250	Болт с шайбой	8
21A	J901250	Болт	1
21B	J222012	Шайба	1
22	J222012	Шайба	8
23	J950012	Гайка	8
27	4348917	Резиновый шланг	4
28	4282501	Хомут шланга	4
29	4282499	Хомут шланга	4
30	8114095	Трубка	4
31	94-2022	Пробка	6
35	4638991	U-образный болт	5
36	449490	Плоская шайба	10
37	J950012	Гайка	20
41	9770195	Кронштейн	1
42	9770194	Кронштейн	1
43	9770191	Кронштейн	1
44	9770192	Кронштейн	1
45	J281230	Болт с шайбой	16
45A	J901230	Болт	1
45B	4249324	Шайба	1
49	8116008	Кронштейн	1
50	J271230	Болт с шайбой	4
50A	J901230	Болт	1
50B	J222012	Шайба	1
54	4639678	Шланг	1
55	4485119	Шланг	1
56	94-1301	Адаптер	4
57	4060162	Адаптер	2
61	4419601	Индикатор	2
62	4205425	Фланец	2
63	4255811	Адаптер	2
64	J260620	Болт с шайбой	4
64A	J900620	Болт	1
64B	A590106	Плоская шайба	1
65	A590106	Плоская шайба	4
66	M500605	Гайка	4
70	4192813	Кронштейн	2
71	J271025	Болт с шайбой	4
71A	J901025	Болт	1
71B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
