Дверь (правый) — HITACHI EH4000AC2

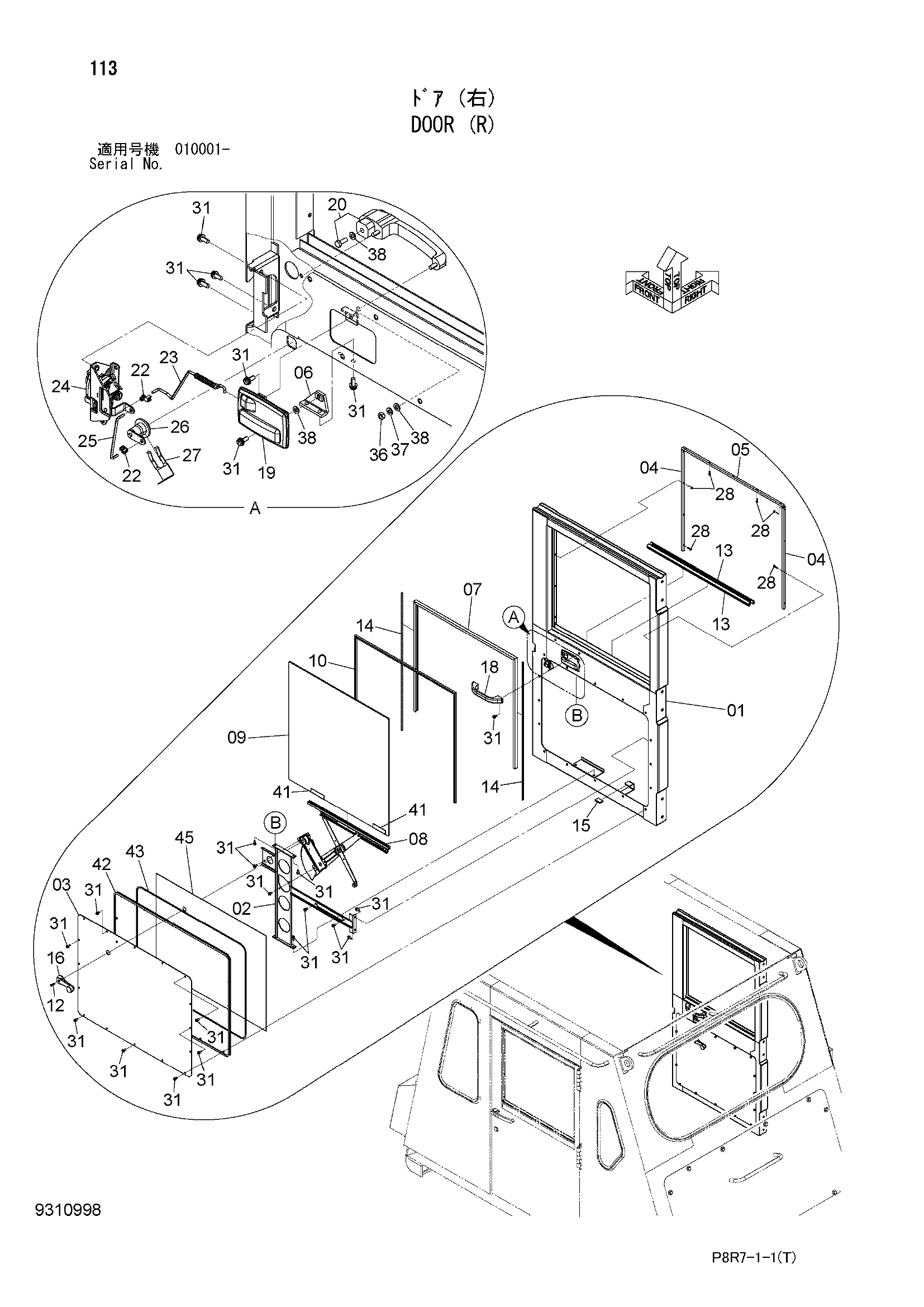

Заводская схема «Дверь (правый)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5012773 | Панель | 1 |
| 02 | 7058033 | Рама | 1 |
| 03 | 3119263 | Панель | 1 |
| 04 | 4709286 | Штанга | 2 |
| 05 | 4709287 | Штанга | 1 |
| 06 | 8120428 | Левый кронштейн | 1 |
| 07 | 8120950 | Рама скольжение | 1 |
| 08 | 4709398 | Регулятор | 1 |
| 09 | 4686184 | Стекло | 1 |
| 10 | 4709550 | Уплотнитель | 1 |
| 12 | J660520 | Винт | 1 |
| 13 | 4709551 | Уплотнитель | 2 |
| 14 | 4704533 | Резиновая подушка | 2 |
| 15 | 4709445 | Резиновая подушка | 1 |
| 16 | 4709396 | Рукоятка | 1 |
| 18 | 4341460 | Рукоятка | 1 |
| 19 | 4357267 | Рукоятка | 1 |
| 20 | 4709395 | Рукоятка наружный | 1 |
| 22 | 4372092 | Держатель | 2 |
| 23 | 4709394 | Шток | 1 |
| 24 | 4709392 | Замок двери | 1 |
| 25 | 4709446 | Шток | 1 |
| 26 | 4362135 | Замок двери | 1 |
| 27 | 4372091 | Зажим | 1 |
| 28 | J680420 | Винт с шайбой | 13 |
| 31 | J460616 | Винт с шайбой | 37 |
| 36 | J950006 | Гайка | 2 |
| 37 | A590906 | Пружинная шайба | 2 |
| 38 | A590106 | Плоская шайба | 4 |
| 41 | 4709447 | Пластина резиновый | 2 |
| 42 | 4709802 | Сиденье | 1 |
| 43 | 4709448 | Манжета | 1 |
| 45 | 4716655 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
