Двигатель, генератор — HITACHI EH3500AC2

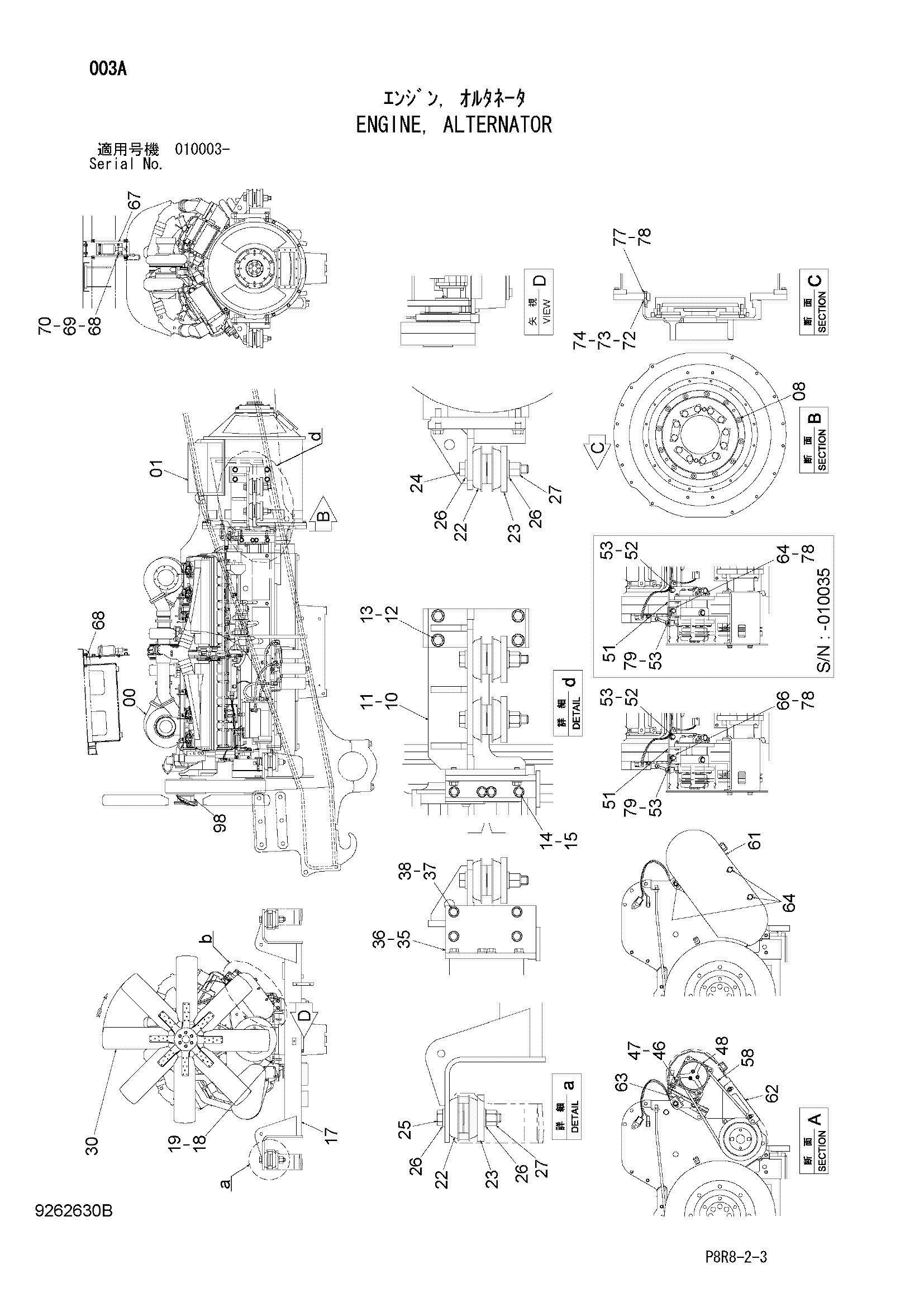

Заводская схема «Двигатель, генератор» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4650203 | Двигатель | 1 |
| 00 | 4717265 | Двигатель | 1 |
| 00A | 4460206 | Фильтрующий элемент | 4 |
| 00B | 4684949 | Фильтрующий элемент | 3 |
| 00C | 4266063 | Элемент (полный поток) | 2 |
| 00D | 4661884 | Ремень вентилятор | 1 |
| 00E | 4661885 | Ремень (генератор) | 1 |
| 01 | 4635979 | Генератор | 1 |
| 01 | 4711450 | Генератор | 1 |
| 01A | 4707524 | Щётка | 16 |
| 08 | 4660939 замена: M341671 | Болт с внутренним шестигранником | 12 |
| 08 | M341671 | Болт с внутренним шестигранником | 12 |
| 10 | 7050231 | Левый кронштейн | 1 |
| 11 | 7050232 | Правый кронштейн | 1 |
| 12 | J922490 | Болт | 8 |
| 13 | J222024 | Шайба | 8 |
| 14 | 4655600 | Болт | 8 |
| 15 | 4655528 | Шайба | 8 |
| 17 | 6024453 замена: 6028361 | Кронштейн | 1 |
| 17 | 6028361 | Кронштейн | 1 |
| 18 | J921880 | Болт | 2 |
| 19 | J222018 | Шайба | 2 |
| 22 | 4345248 | Амортизатор | 6 |
| 23 | 4349813 | Пластина | 6 |
| 24 | J833621 | Болт | 4 |
| 25 | J833619 | Болт | 2 |
| 26 | J222036 | Шайба | 12 |
| 27 | M663036 | U-образная гайка | 6 |
| 30 | 4648968 | Вентилятор | 1 |
| 32 | J222014 | Шайба | 6 |
| 33 | 4674560 | Болт | 6 |
| 35 | 8105309 | Левый кронштейн | 1 |
| 36 | 8105310 | Правый кронштейн | 1 |
| 37 | J922060 | Болт | 8 |
| 38 | J222020 | Шайба | 8 |
| 46 | J271035 | Болт с шайбой | 4 |
| 46A | J901035 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J950010 | Гайка | 4 |
| 48 | 4679838 | Компрессор | 1 |
| 51 | 8106052 | Кронштейн | 1 |
| 52 | J271035 | Болт с шайбой | 3 |
| 52A | J901035 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J950010 | Гайка | 4 |
| 58 | 4683289 | Ремень V | 1 |
| 61 | 7055865 | Защитный кожух | 1 |
| 62 | 8115689 | Кронштейн | 1 |
| 63 | 8106401 | Кронштейн | 1 |
| 64 | J271025 | Болт с шайбой | 4 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 64 | J271025 | Болт с шайбой | 3 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | J271030 | Болт с шайбой | 1 |
| 66A | J901030 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | 8110737 | Кронштейн | 1 |
| 68 | J271025 | Болт с шайбой | 6 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | J222010 | Шайба | 4 |
| 70 | J950010 | Гайка | 4 |
| 72 | 4684390 | Регулировочная шайба 0.5mm | 12 |
| 73 | 4684391 | Регулировочная шайба 0.3mm | 8 |
| 74 | 4684392 | Регулировочная шайба 0.1mm | 8 |
| 77 | 4684396 | Болт | 16 |
| 78 | 8116211 замена: J271030 | Кронштейн | 1 |
| 78 | 8122962 | Кронштейн | 1 |
| 79 | J271040 | Болт с шайбой | 1 |
| 79A | J901040 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 79 | J271045 | Болт с шайбой | 1 |
| 79A | J901045 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 98 | 4687012 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
