CTL блок — HITACHI EH3500AC2

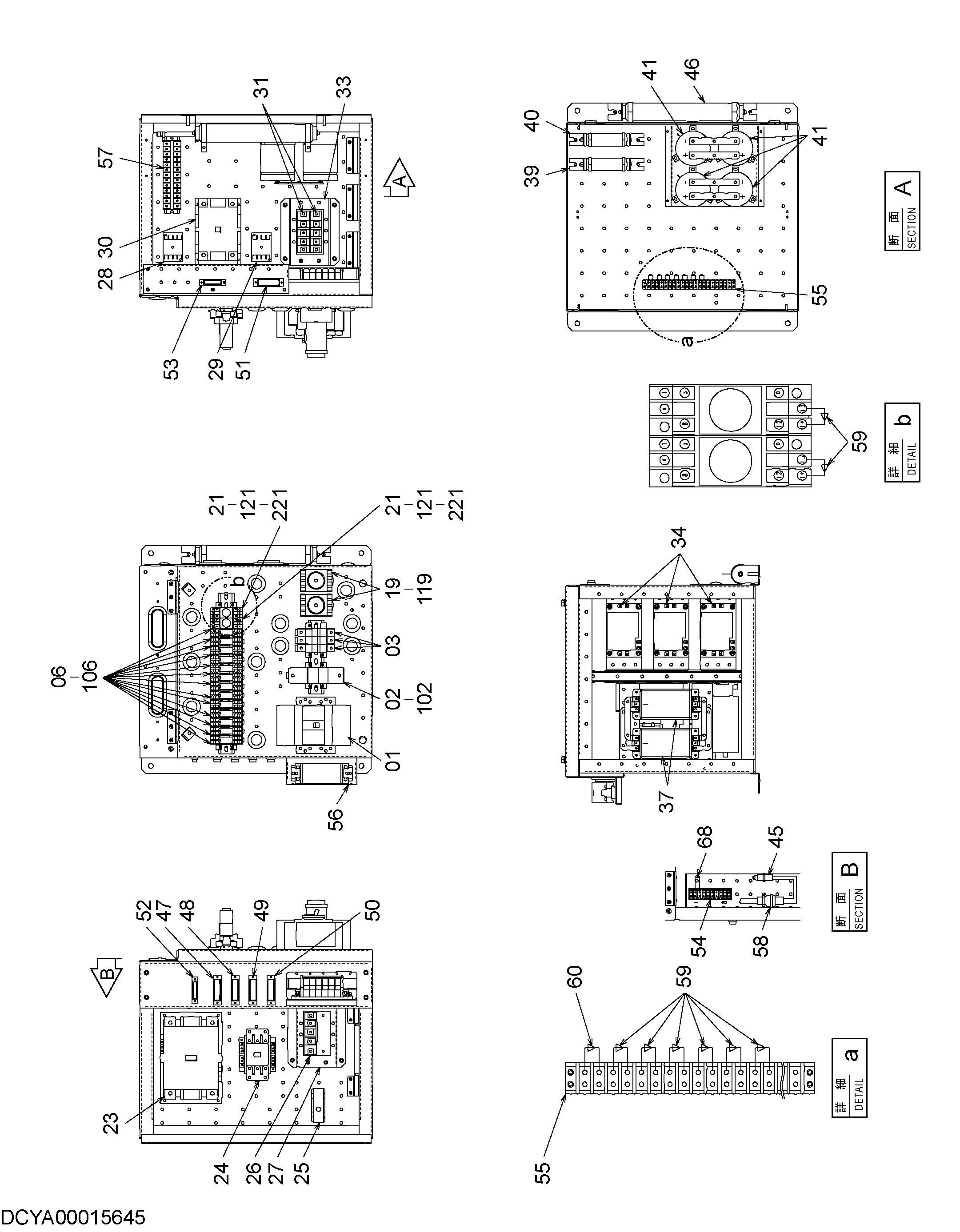

Заводская схема «CTL блок» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00015645 | Блок | 1 | |
| 01 | YA00015661 | Гидромолот | 1 |
| 02 | YA00015648 | Предохранитель | 1 |
| 03 | 4676711 | Предохранитель | 3 |
| 06 | 4676720 | Реле | 13 |
| 19 | YA00015667 | Таймер | 2 |
| 21 | YA00015664 | Таймер | 2 |
| 23 | YA00015659 | Контактор | 1 |
| 24 | YA00015650 | Контактор | 1 |
| 25 | YA00015647 | Блок | 1 |
| 26 | 4689330 | Диод | 1 |
| 28 | 4676705 | Контактор | 1 |
| 29 | 4676705 | Контактор | 1 |
| 30 | YA00015660 | Контактор | 1 |
| 31 | 4689330 | Диод | 2 |
| 34 | YA00015655 | Плата принтед | 3 |
| 37 | 4689329 | Фильтр линия | 2 |
| 41 | 4689331 | Конденсатор | 4 |
| 45 | 4676698 | Выключатель термостатический | 1 |
| 46 | YA00015656 | Резистор | 1 |
| 59 | 4676715 | Диод | 8 |
| 60 | 4676716 | Диод | 1 |
| 102 | YA00015649 | Короб предохранитель | 1 |
| 106 | 4676721 | Разъём | 13 |
| 119 | YA00015668 | Разъём | 2 |
| 121 | YA00015666 | Держатель | 2 |
| 221 | YA00015665 | Разъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
