Двигатель отопитель (масляный, коолант) — HITACHI EH3500AC2

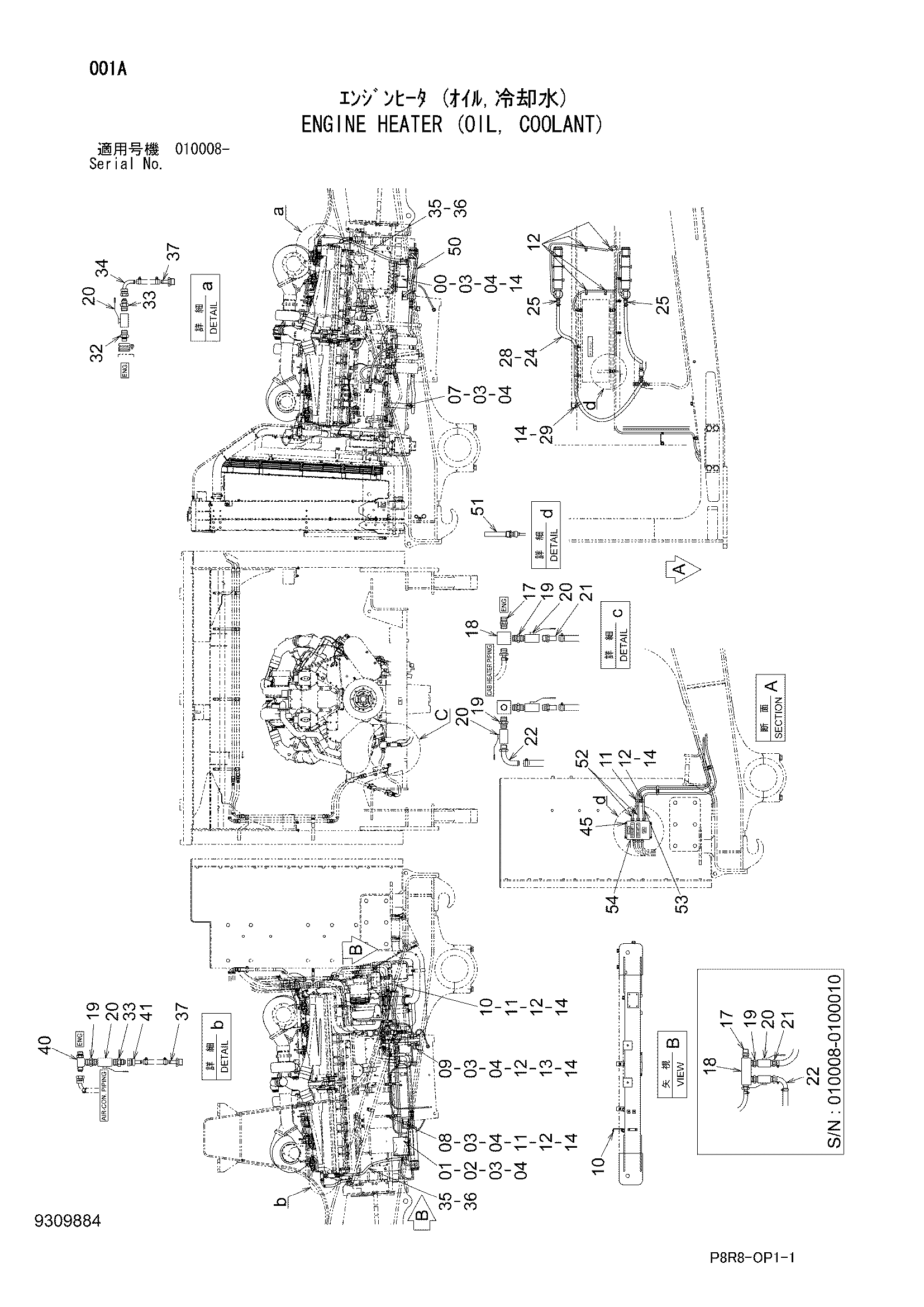

Заводская схема «Двигатель отопитель (масляный, коолант)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8119272 | Левый кронштейн | 1 |
| 01 | 8119273 | Правый кронштейн | 1 |
| 02 | 8120245 | Крышка | 1 |
| 03 | 19H1822 | Болт | 9 |
| 04 | J222012 | Шайба | 9 |
| 07 | 9771256 | Кронштейн | 1 |
| 08 | 9771257 | Кронштейн | 3 |
| 09 | 8119292 | Кронштейн | 1 |
| 10 | 9771499 | Кронштейн | 1 |
| 11 | 4190282 | Зажим | 7 |
| 12 | 4190272 | Зажим | 13 |
| 13 | 4252877 | Зажим | 2 |
| 14 | J271025 | Болт с шайбой | 16 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4702830 | Адаптер | 1 |
| 18 | 4702831 | Блок | 1 |
| 18 | 4708071 | Блок | 1 |
| 19 | 94-1705 | Адаптер | 3 |
| 20 | 94-4030 | Кран | 4 |
| 21 | 4702827 | Адаптер | 1 |
| 22 | 4702828 | Адаптер | 1 |
| 24 | 4705473 | Водяной шланг | 1 |
| 25 | 4705338 | Соединение шланг | 2 |
| 28 | 4505243 | Хомут шланга | 4 |
| 29 | 4190264 | Зажим | 3 |
| 32 | 4705336 | Адаптер | 1 |
| 32A | U12547U | Уплотнительное кольцо | 1 |
| 33 | 4705337 | Адаптер | 2 |
| 34 | 4356914 | Адаптер | 1 |
| 35 | 4377654 | Водяной шланг | 2 |
| 36 | 4514699 | Хомут шланга | 4 |
| 37 | 4662810 | Адаптер | 2 |
| 40 | 4702829 | Тройник | 1 |
| 40A | U12547U | Уплотнительное кольцо | 1 |
| 41 | 4356911 | Адаптер | 1 |
| 45 | J260612 | Болт с шайбой | 4 |
| 45A | J900612 | Болт | 1 |
| 45B | A590106 | Плоская шайба | 1 |
| 50 | 4715364 | Отопитель | 2 |
| 51 | 4715365 | Отопитель (двигатель масляный) | 2 |
| 52 | 4715366 | Жгут проводов | 2 |
| 53 | 4715367 | Жгут проводов | 1 |
| 54 | 4715368 | Короб управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
