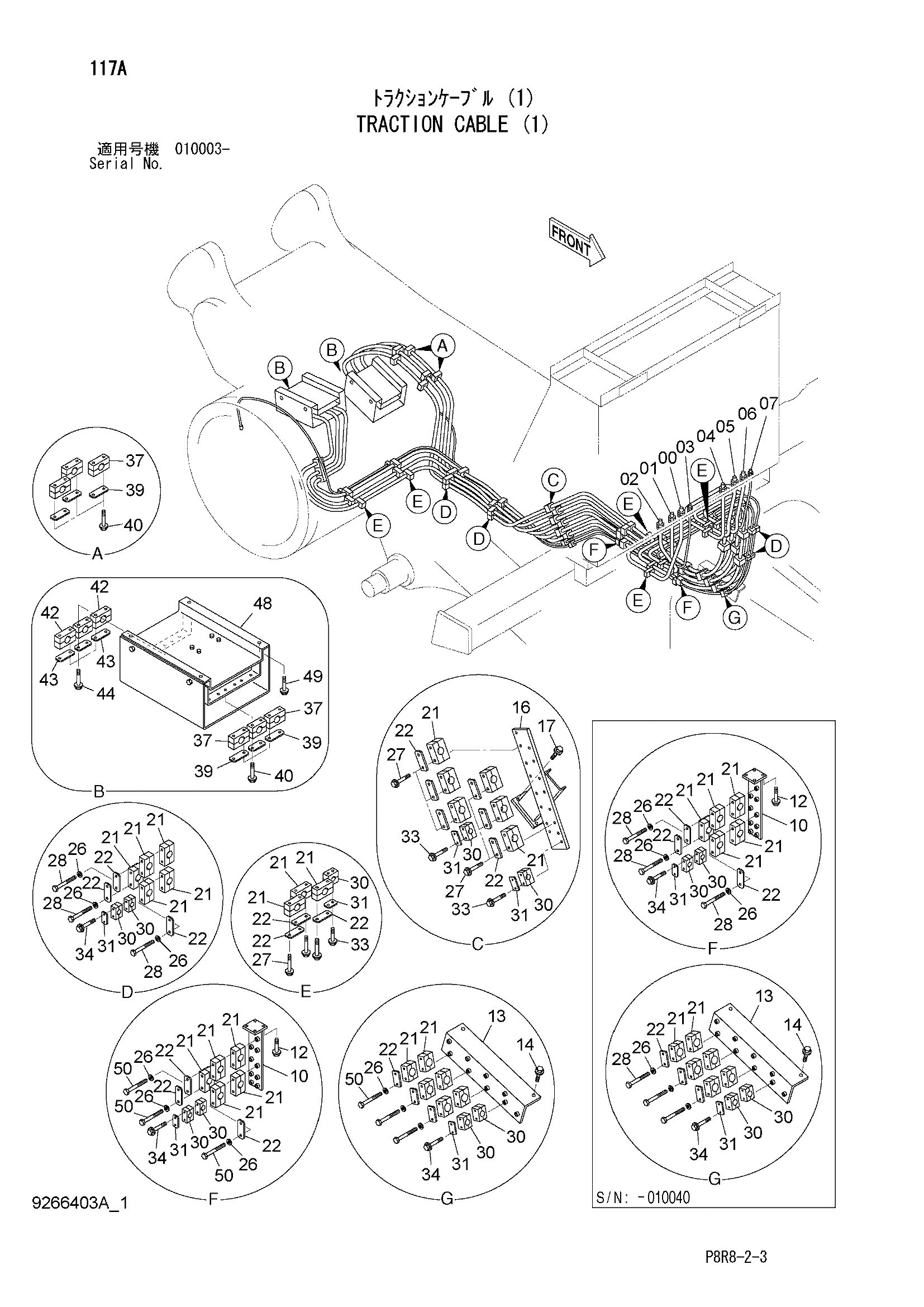

Трактион трос (1) — HITACHI EH3500AC2

Заводская схема «Трактион трос (1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4657826	Трос трактион	1
01	4657827	Трос трактион	1
02	4657828	Трос трактион	1
03	4657829 замена: 4718517	Трос трактион	1
03	4718517	Трос трактион	1
04	4657830	Трос трактион	1
05	4657831	Трос трактион	1
06	4657832	Трос трактион	1
07	4657833 замена: 4718518	Трос трактион	1
07	4718518	Трос трактион	1
10	8112684	Бпаккет	2
12	J271020	Болт с шайбой	8
12A	J901020	Болт	1
12B	J222010	Шайба	1
13	8109966	Кронштейн	1
14	J271020	Болт с шайбой	2
14A	J901020	Болт	1
14B	J222010	Шайба	1
16	8105384	Кронштейн	1
17	J271020	Болт с шайбой	4
17A	J901020	Болт	1
17B	J222010	Шайба	1
21	4637941	Хомут	63
22	4650316	Кронштейн	42
26	J222010	Шайба	42
27	J271090	Болт с шайбой	42
27A	J901090	Болт	1
27B	J222010	Шайба	1
28	J901008	Болт	42
28	J901008	Болт	12
30	4637938	Хомут	26
31	4650314 замена: 4637934	Кронштейн	15
31	4637934	Кронштейн	15
33	J271060	Болт с шайбой	14
33A	J901060	Болт	1
33B	J222010	Шайба	1
34	J271090	Болт с шайбой	14
34A	J901090	Болт	1
34B	J222010	Шайба	1
37	4637940	Хомут	15
39	4650316	Кронштейн	15
40	J271090	Болт с шайбой	30
40A	J901090	Болт	1
40B	J222010	Шайба	1
42	4454817	Хомут	6
43	4650315	Кронштейн	6
44	J271080	Болт с шайбой	12
44A	J901080	Болт	1
44B	J222010	Шайба	1
49	J271030	Болт с шайбой	8
49A	J901030	Болт	1
49B	J222010	Шайба	1
50	J901010	Болт	30

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
