Выпускной трубопроводы (корпус подогрев)(2) — HITACHI EH3500AC2

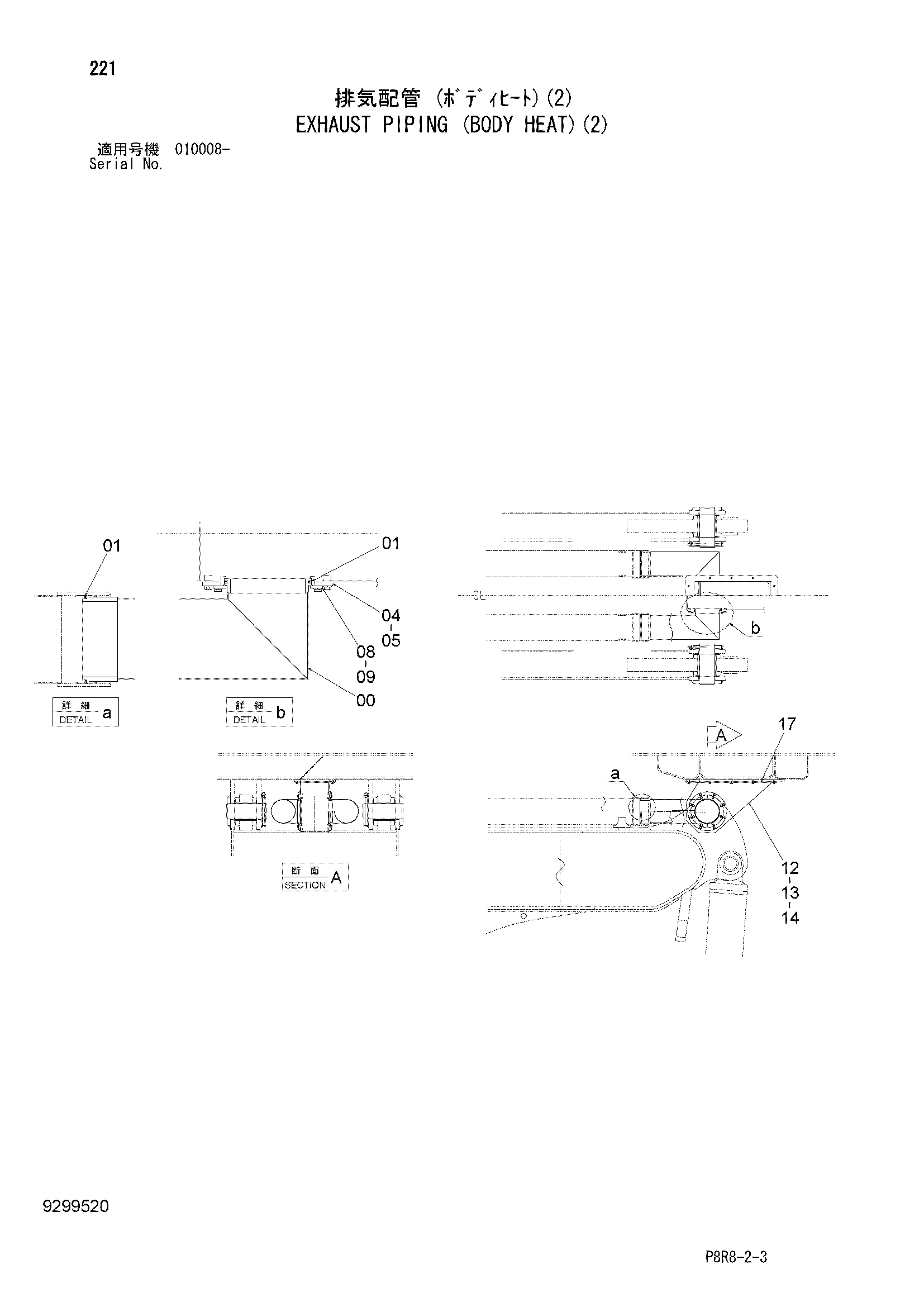

Заводская схема «Выпускной трубопроводы (корпус подогрев)(2)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104538 | Трубка | 2 |
| 01 | 4439480 | Уплотнительное кольцо | 4 |
| 04 | 9766373 | Держатель | 2 |
| 05 | J271035 | Болт с шайбой | 16 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4652434 | Пластина | 4 |
| 09 | J271025 | Болт с шайбой | 16 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 7056385 | Короб | 1 |
| 13 | J921230 | Болт | 10 |
| 14 | A590412 | Шайба тонгуед | 10 |
| 17 | 4696298 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
