Гидрораспределитель — HITACHI EH3500AC2

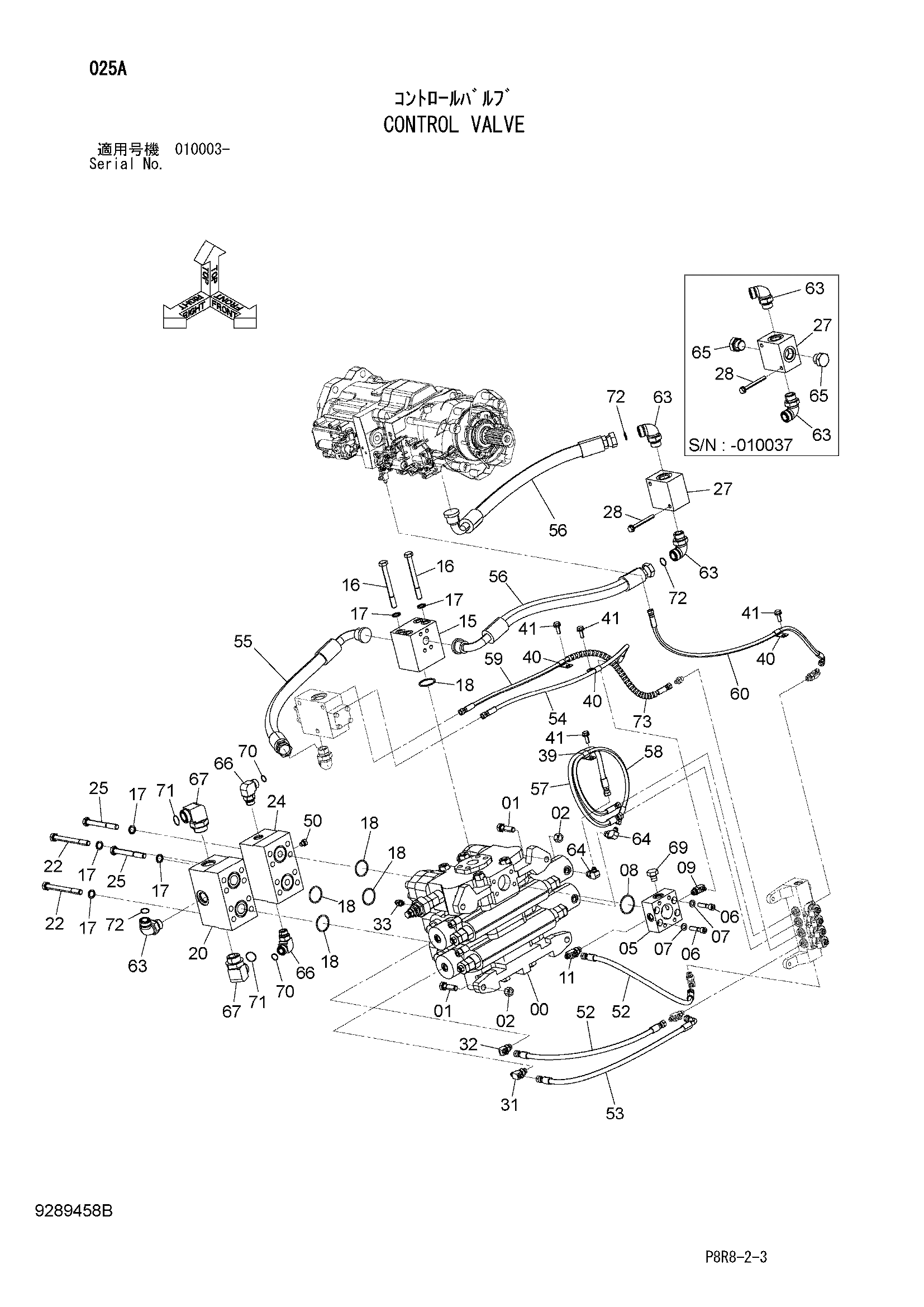

Заводская схема «Гидрораспределитель» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4646051 | Гидрораспределитель | 1 |
| 01 | J931655 | Болт | 4 |
| 02 | M660016 | U-образная гайка | 4 |
| 05 | 3104365 | Коллектор | 1 |
| 06 | J781255 | Болт с внутренним шестигранником | 4 |
| 07 | 4619111 | Пружинная шайба | 4 |
| 08 | 4510170 | Уплотнительное кольцо | 1 |
| 09 | A852332 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 3104904 | Коллектор | 1 |
| 16 | J931610 | Болт | 4 |
| 17 | 4451000 | Шайба | 20 |
| 18 | 4510169 | Уплотнительное кольцо | 5 |
| 20 | 3107676 | Коллектор | 1 |
| 22 | J931611 | Болт | 8 |
| 24 | 3107677 | Коллектор | 1 |
| 25 | J921608 | Болт | 8 |
| 27 | 3111965 | Коллектор | 1 |
| 27 | 3119254 | Коллектор | 1 |
| 28 | J271000 | Болт с шайбой | 2 |
| 28A | J901000 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 31 | A852533 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852123 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4190282 | Зажим | 1 |
| 40 | 4190272 | Зажим | 3 |
| 41 | J271030 | Болт с шайбой | 4 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 50 | A885002 | Пробка | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4269837 | Шланг | 2 |
| 53 | 4259665 | Шланг | 1 |
| 54 | 4269800 | Шланг | 1 |
| 55 | 4679862 | Шланг | 1 |
| 56 | 4679863 | Шланг | 2 |
| 57 | 4362766 | Шланг | 1 |
| 58 | 4269839 | Шланг | 1 |
| 59 | 4249354 | Шланг | 1 |
| 60 | 4246367 | Шланг | 1 |
| 63 | A853388 | Угловой штуцер | 3 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 64 | A852333 | Угловой штуцер | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | A885008 | Пробка | 2 |
| 65A | 4506429 | Уплотнительное кольцо | 1 |
| 66 | A853366 | Угловой штуцер | 2 |
| 66A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | A853300 | Угловой штуцер | 2 |
| 67A | 970860 | Уплотнительное кольцо | 1 |
| 69 | A885004 | Пробка | 1 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
| 70 | 4187308 | Уплотнительное кольцо | 2 |
| 71 | 4187329 | Уплотнительное кольцо | 2 |
| 72 | 4187328 | Уплотнительное кольцо | 3 |
| 73 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
