Автоматический. трубопроводы системы смазки — HITACHI EH3500AC2

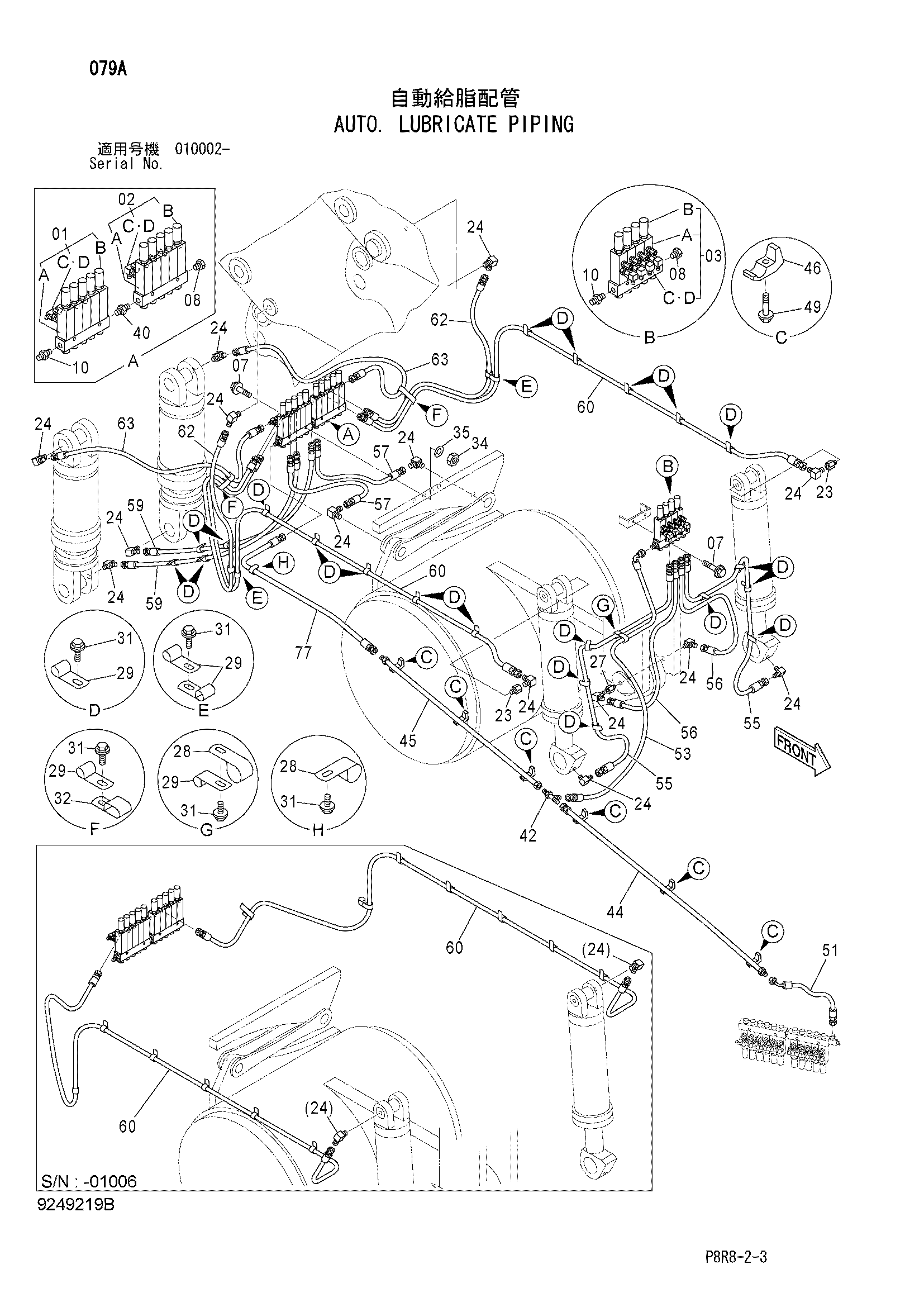

Заводская схема «Автоматический. трубопроводы системы смазки» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4638834	Клапан	1
01A	4182051	Клапан	5
01B	4724219	Колпачок	5
01C	4658643	Угловой штуцер	5
01D	4658642	Адаптер	5
02	4638835	Клапан	1
02A	4182051	Клапан	5
02B	4724219	Колпачок	5
02C	4658643	Угловой штуцер	5
02D	4658642	Адаптер	5
03	4658897	Клапан	1
03A	4182051	Клапан	5
03B	4724219	Колпачок	5
03C	4658643	Угловой штуцер	5
03D	4658642	Адаптер	5
07	J260850	Болт с шайбой	6
07A	J900850	Болт	1
07B	A590108	Плоская шайба	1
08	4633053	Пробка	2
10	4638697	Адаптер	2
23	4015427	Адаптер	2
24	4154656	Угловой штуцер	14
27	4085073	Адаптер	1
28	4190263	Зажим	2
29	4190272	Зажим	28
31	J271025	Болт с шайбой	27
31A	J901025	Болт	1
31B	J222010	Шайба	1
32	4208479	Зажим	2
34	J950008	Гайка	4
35	A590108	Плоская шайба	4
40	4658644	Адаптер	1
42	A852444	Тройник	1
42A	4506418	Уплотнительное кольцо	1
44	9766622	Трубка	1
45	9766623	Трубка	1
46	4190125	Хомут трубки	6
49	J271045	Болт с шайбой	6
49A	J901045	Болт	1
49B	J222010	Шайба	1
51	4659589	Шланг	1
53	4614052	Шланг	1
55	4227059	Шланг	2
56	4641333	Шланг	2
57	4436352	Шланг	2
59	4401960	Шланг	2
60	4639542	Шланг	2
60	4351164	Шланг	2
62	4645516	Шланг	2
63	4644073	Шланг	2
77	4668131	Шланг	1
77	4644196	Шланг	1
