Клапан трубопроводы (2) — HITACHI EH3500AC2

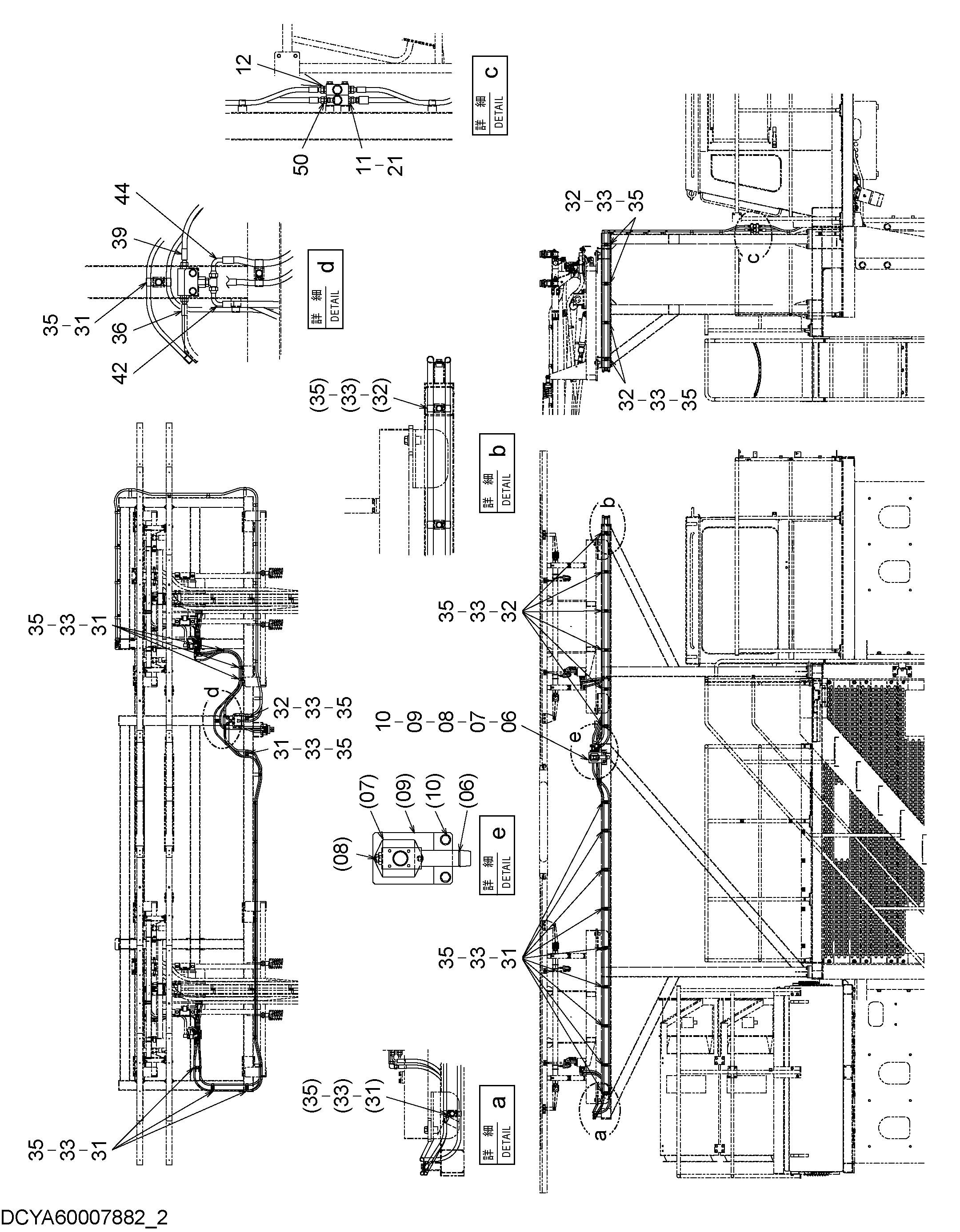

Заводская схема «Клапан трубопроводы (2)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4682671 | Клапан редукинг | 1 |
| 07 | 4465103 | Пластина клапан | 1 |
| 08 | J780620 | Болт с внутренним шестигранником | 2 |
| 09 | YA00012781 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4198405 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4138928 | Уплотнительное кольцо | 1 |
| 31 | 4190272 | Зажим | 32 |
| 32 | 4190253 | Зажим | 11 |
| 33 | 4190275 | Зажим | 27 |
| 35 | J271025 | Болт с шайбой | 28 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 39 | YA00002971 | Шланг | 1 |
| 42 | 4701738 | Шланг | 1 |
| 44 | YA00011457 | Шланг | 1 |
| 50 | YA00011459 | Клапан защитный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
