Подъёмный механизм гидроцилиндр — HITACHI EH3500AC2

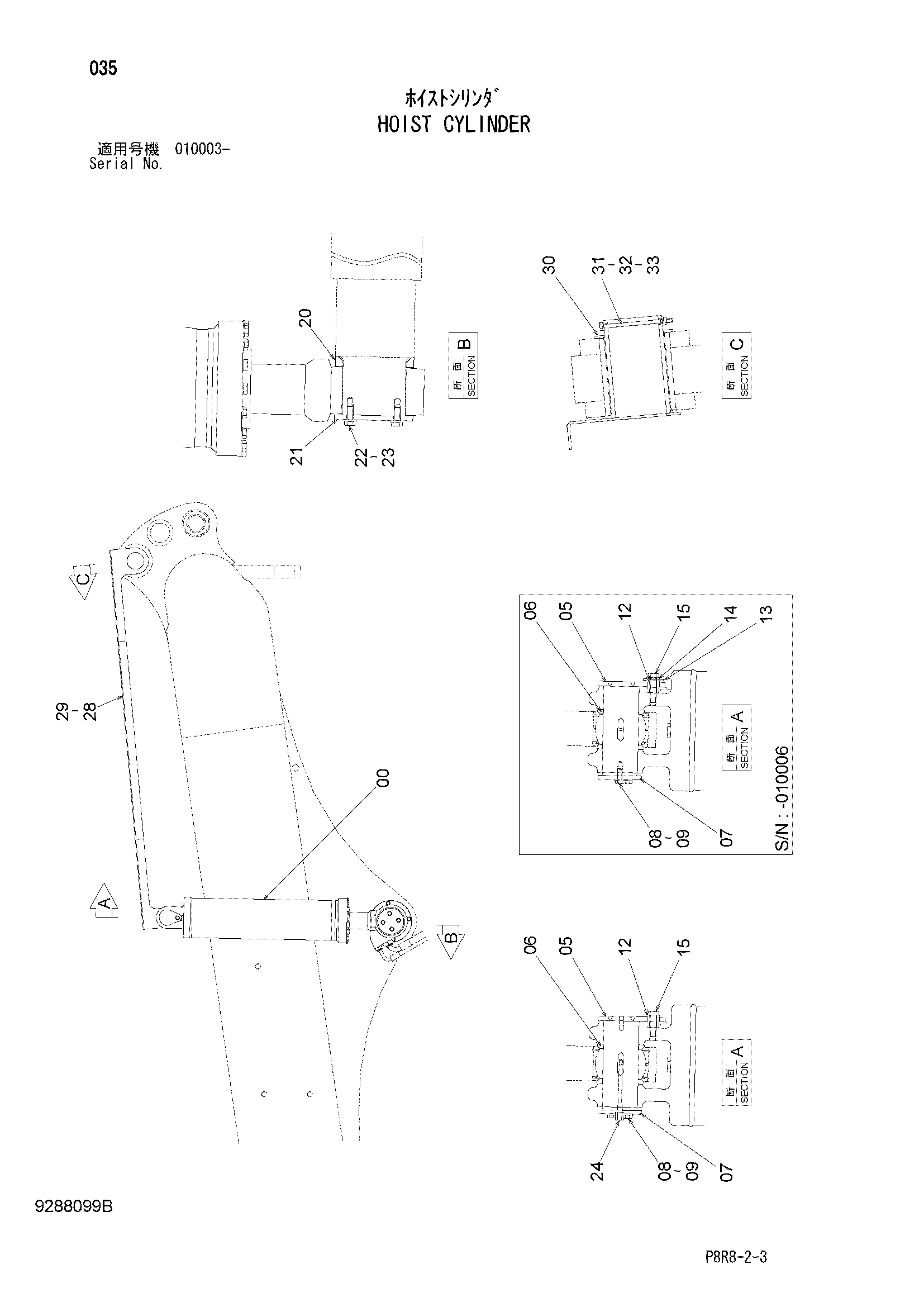

Заводская схема «Подъёмный механизм гидроцилиндр» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4673203 | Гидроцилиндр. подъёмный механизм | 2 |
| 05 | 8112387 замена: 8116260 | Палец | 2 |
| 05 | 8116260 | Палец | 2 |
| 06 | 4680745 | Проставка | 4 |
| 07 | 4637462 | Пластина | 2 |
| 07 | 4693844 | Пластина | 2 |
| 08 | J921230 | Болт | 6 |
| 09 | J222012 | Шайба | 6 |
| 12 | 4680743 | Проставка | 2 |
| 13 | J217085 | Шайба | 2 |
| 14 | J222016 | Шайба | 2 |
| 15 | J921665 | Болт | 2 |
| 15 | J921655 | Болт | 2 |
| 20 | 4638368 | Проставка | 2 |
| 21 | 4638376 | Пластина | 2 |
| 22 | J921640 | Болт | 8 |
| 23 | J222016 | Шайба | 8 |
| 24 | 4015427 | Адаптер | 2 |
| 28 | 7060026 | Балка | 1 |
| 29 | 7060027 | Балка | 1 |
| 30 | 4688300 | Пластина | 2 |
| 31 | J901013 | Болт | 2 |
| 32 | J222010 | Шайба | 4 |
| 33 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
