Грид короб соунд абсорптион воздуховод — HITACHI EH3500AC2

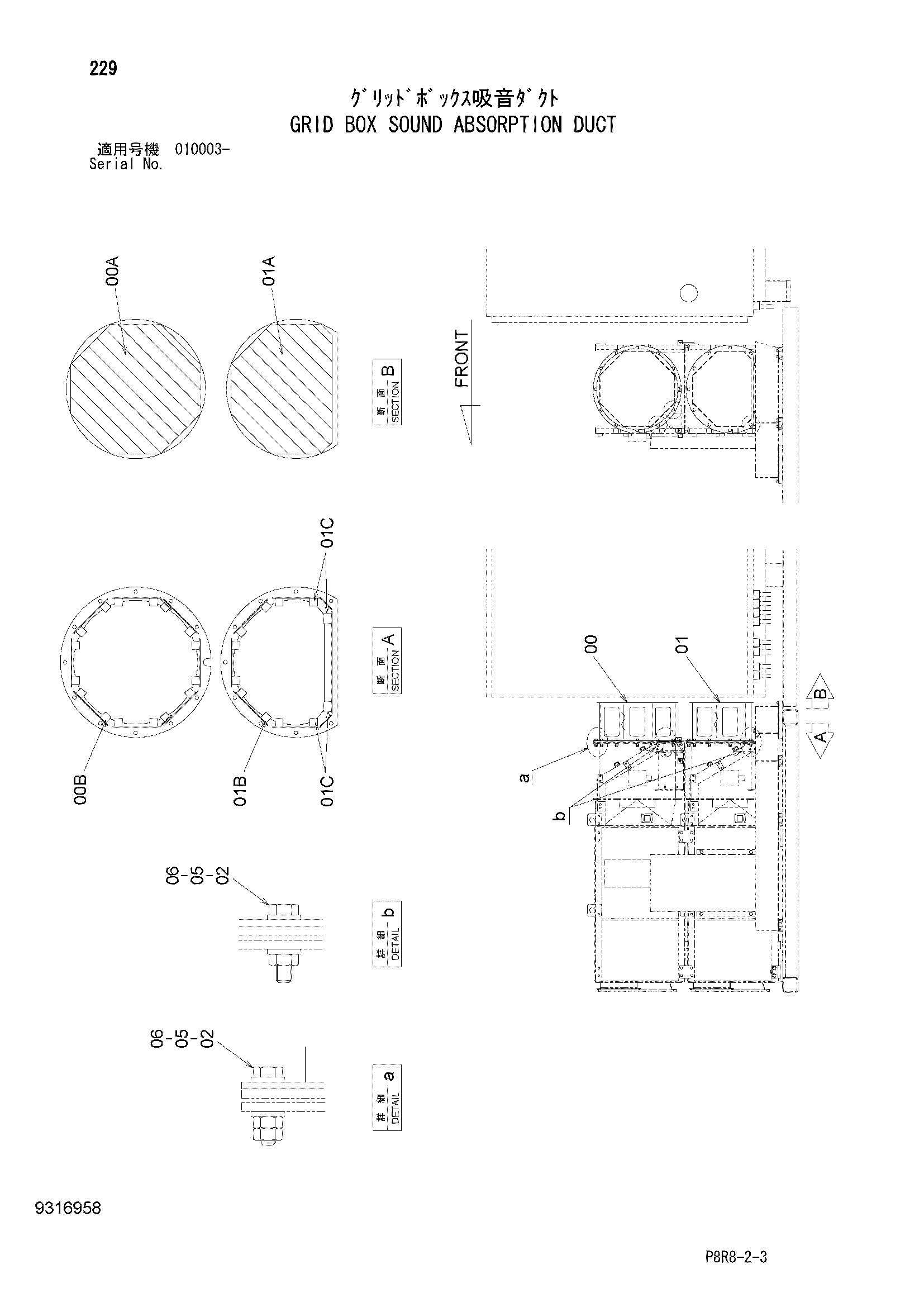

Заводская схема «Грид короб соунд абсорптион воздуховод» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059294 | Воздуховод | 1 |
| 00A | 4713066 | Резиновая прокладка | 1 |
| 00B | 4717075 | Резиновая прокладка | 16 |
| 01 | 7059295 | Воздуховод | 1 |
| 01A | 4713067 | Резиновая прокладка | 1 |
| 01B | 4717075 | Резиновая прокладка | 10 |
| 01C | 4717076 | Резиновая прокладка | 4 |
| 02 | J271045 | Болт с шайбой | 20 |
| 02A | J901045 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | J222010 | Шайба | 20 |
| 06 | J950010 | Гайка | 37 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
