Гидробак — HITACHI EH3500AC2

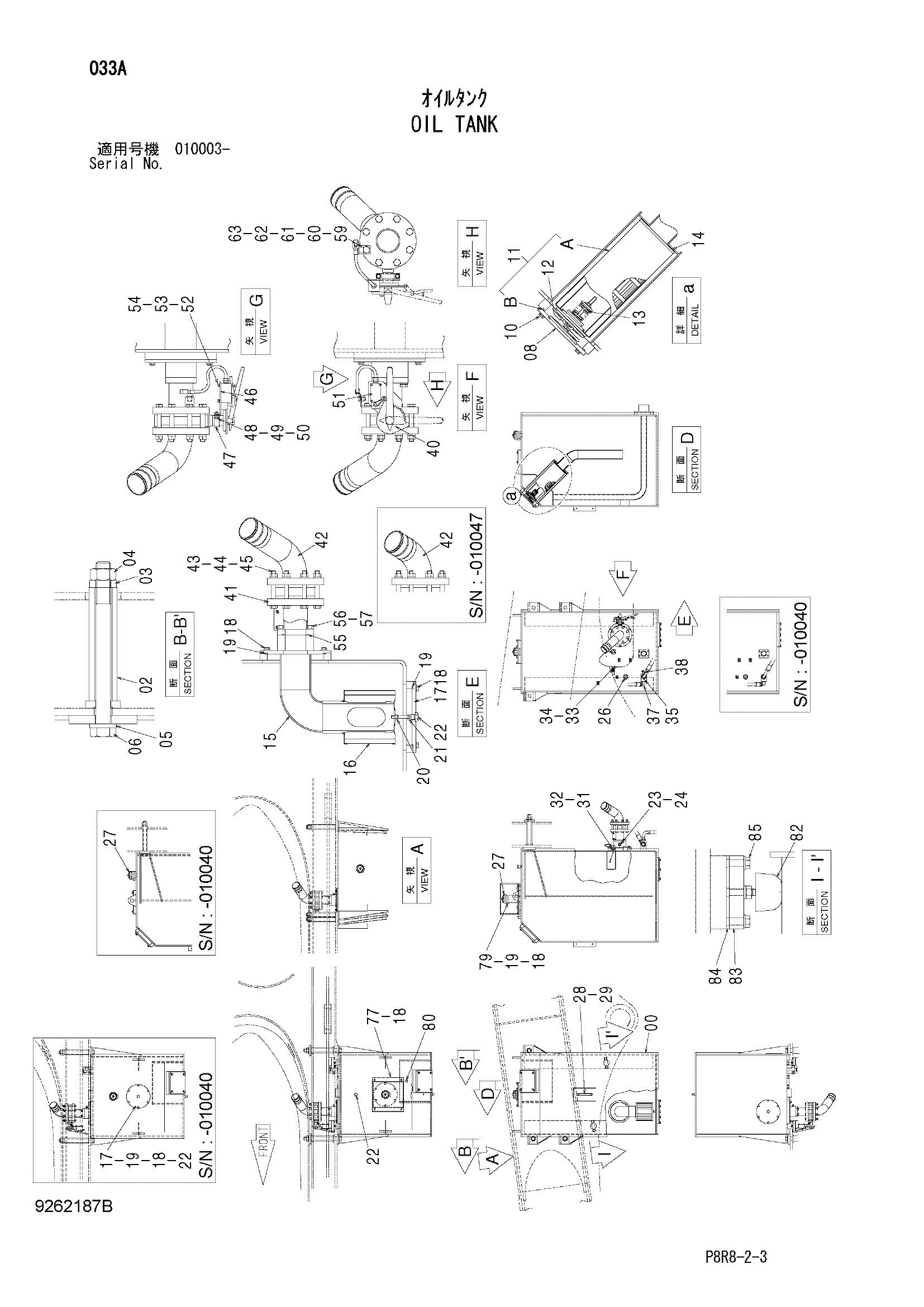

Заводская схема «Гидробак» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009909 замена: 5012980 | Гидробак | 1 |
| 00 | 5012980 | Гидробак | 1 |
| 02 | 9768146 | Проставка | 3 |
| 03 | 4652901 | Пластина | 3 |
| 04 | J952033 | Гайка | 3 |
| 05 | J222033 | Шайба | 3 |
| 06 | 4472372 | Болт | 3 |
| 08 | 4344881 | Крышка | 1 |
| 10 | J271030 | Болт с шайбой | 4 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4333469 | Фильтрующий элемент | 1 |
| 11A | 4287634 | Фильтрующий элемент | 1 |
| 11B | A810220 | Уплотнительное кольцо | 1 |
| 12 | 4271001 | Пружина | 1 |
| 13 | 4271000 | Клапан | 1 |
| 14 | 4250293 | Резиновая прокладка | 1 |
| 15 | 7048341 | Трубка | 1 |
| 16 | 4237660 | Сетчатый фильтр | 1 |
| 17 | 4634526 | Крышка | 2 |
| 17 | 4634526 | Крышка | 1 |
| 18 | J271025 | Болт с шайбой | 18 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 18 | J271025 | Болт с шайбой | 22 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | A810220 | Уплотнительное кольцо | 3 |
| 20 | J950010 | Гайка | 1 |
| 21 | J901050 | Болт | 1 |
| 22 | A885004 | Пробка | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4250260 | Датчик | 1 |
| 24 | 4250261 | Прокладка | 1 |
| 26 | A885008 | Пробка | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4698496 | Сапун | 1 |
| 27A | 4688625 | Сапун | 1 |
| 27B | 953612 | Уплотнительное кольцо | 1 |
| 27C | M340516 | Болт с внутренним шестигранником | 3 |
| 27D | 4678132 | Корпус | 1 |
| 27E | 4222876 | Манжета | 1 |
| 28 | 8053499 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 31 | 4314752 | Выключатель уровень | 1 |
| 31A | 4141171 | Уплотнительное кольцо | 1 |
| 32 | J460512 | Винт с шайбой | 3 |
| 33 | 4257159 | Кронштейн | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4214444 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4399256 | Угловой штуцер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | A852244 | Угловой штуцер | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4646792 | Клапан | 1 |
| 41 | 8107289 | Всасывающая трубка | 1 |
| 42 | 8107290 | Всасывающая трубка | 1 |
| 42 | 8124833 | Всасывающая трубка | 1 |
| 43 | J950016 | Гайка | 8 |
| 44 | A590916 | Пружинная шайба | 8 |
| 45 | J901606 | Болт | 8 |
| 46 | 3106864 | Кронштейн | 1 |
| 47 | 4662078 | Кронштейн | 1 |
| 48 | J260830 | Болт с шайбой | 2 |
| 48A | J900830 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | M500807 | Гайка | 2 |
| 50 | A590108 | Плоская шайба | 2 |
| 51 | 4298612 | Выключатель концевой | 1 |
| 52 | J900616 | Болт | 4 |
| 53 | A590906 | Пружинная шайба | 4 |
| 54 | A590106 | Плоская шайба | 4 |
| 55 | A810090 | Уплотнительное кольцо | 1 |
| 56 | J901645 | Болт | 4 |
| 57 | J222016 | Шайба | 4 |
| 59 | 4356153 | Угол | 1 |
| 60 | 4257159 | Кронштейн | 1 |
| 61 | J901020 | Болт | 1 |
| 62 | A590910 | Пружинная шайба | 1 |
| 63 | J950010 | Гайка | 1 |
| 77 | 8111572 | Крышка | 1 |
| 79 | 8083998 | Крышка | 1 |
| 80 | A885003 | Пробка | 1 |
| 82 | 4675911 | Ограничитель резиновый | 2 |
| 83 | 4689971 | Пластина | 2 |
| 84 | 4689974 | Пластина | 4 |
| 85 | J271050 | Болт с шайбой | 4 |
| 85A | J901050 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
