Передний мост трубопроводы — HITACHI EH3500AC2

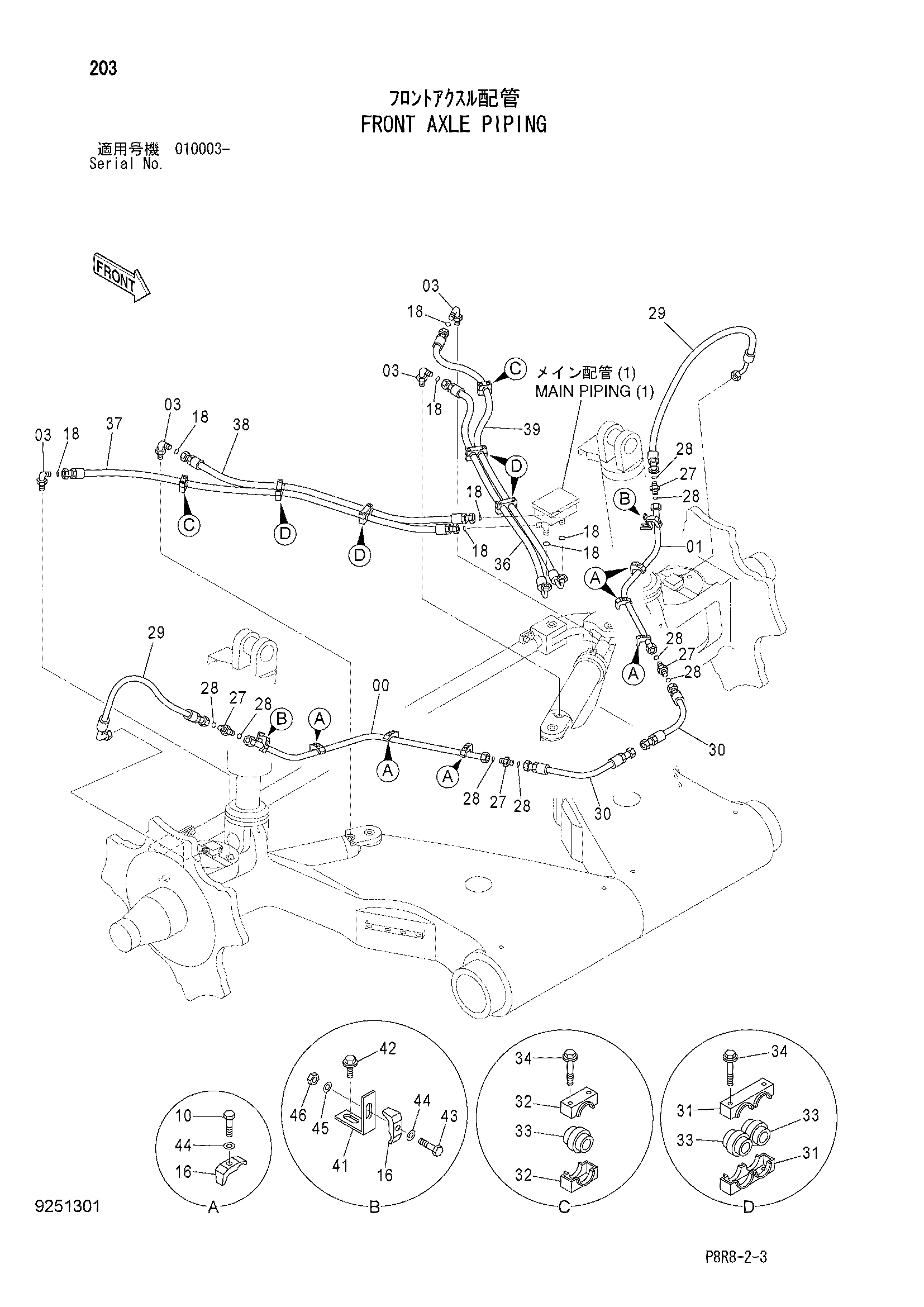

Заводская схема «Передний мост трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100828 | Трубка | 1 |
| 01 | 8100843 | Трубка | 1 |
| 03 | A853366 | Угловой штуцер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | J901040 | Болт | 6 |
| 16 | 4138227 | Хомут трубки | 8 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 27 | 4198405 | Адаптер | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4138928 | Уплотнительное кольцо | 8 |
| 29 | 4653760 | Шланг | 2 |
| 30 | 4653754 | Шланг | 2 |
| 31 | 4655960 | Хомут | 4 |
| 32 | 4656328 | Хомут | 2 |
| 33 | 4348663 | Втулка | 10 |
| 34 | J260865 | Болт с шайбой | 16 |
| 34A | J900865 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4312080 | Шланг | 1 |
| 37 | 4656507 | Шланг | 1 |
| 38 | 4656508 | Шланг | 1 |
| 39 | 4642381 | Шланг | 1 |
| 41 | 4679503 | Кронштейн | 2 |
| 42 | J281025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
| 43 | J901045 | Болт | 2 |
| 44 | A590110 | Плоская шайба | 8 |
| 45 | J217083 | Шайба | 2 |
| 46 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
