Передний мост — HITACHI EH3500AC2

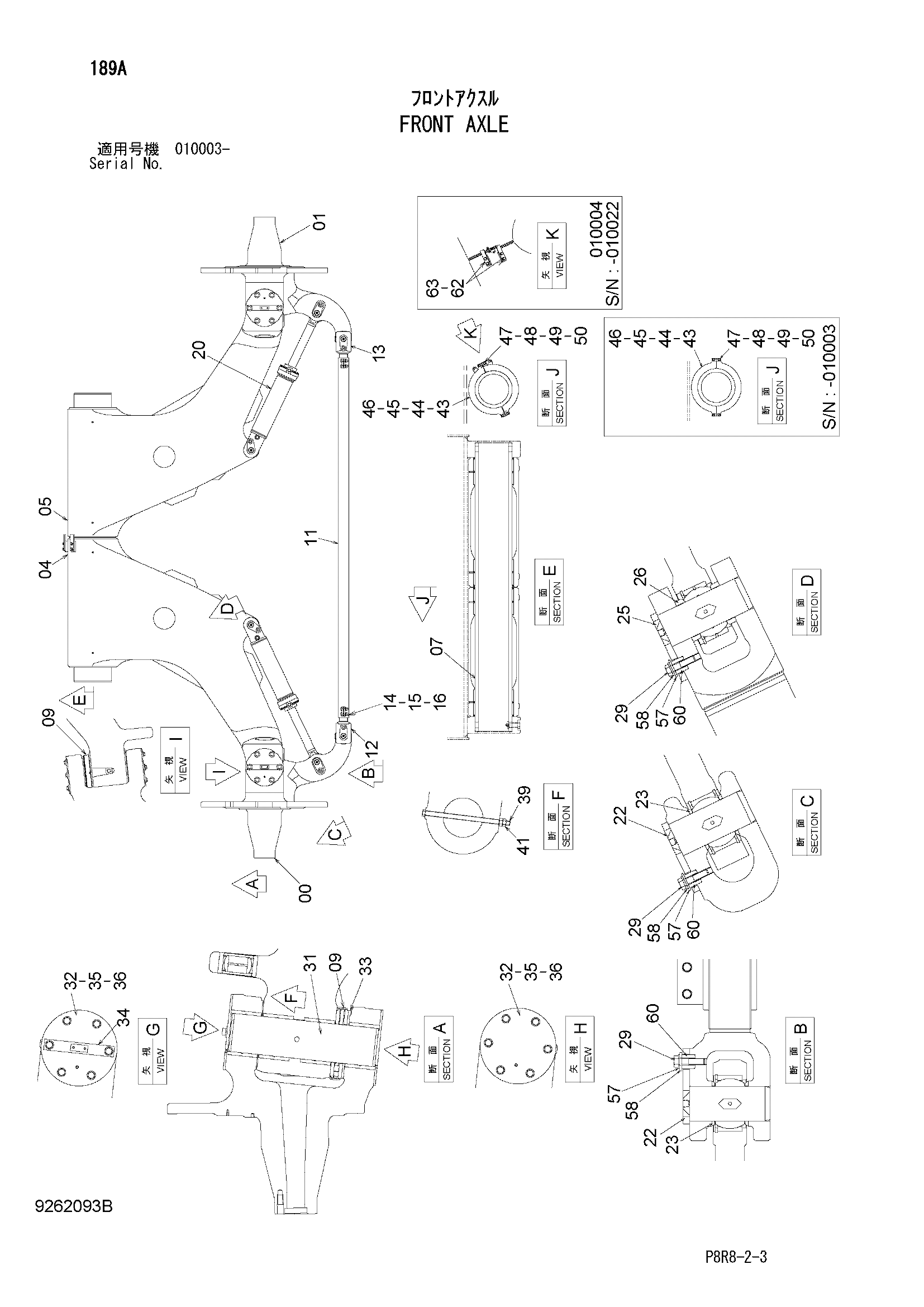

Заводская схема «Передний мост» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9262094 | Спиндле (левый) | 1 |
| 01 | 9262095 | Спиндле (правый) | 1 |
| 04 | 9262096 | Траилингарм (левый) | 1 |
| 05 | 9262097 | Траилингарм (правый) | 1 |
| 07 | 4660791 | Трубка | 1 |
| 09 | 4637327 | Подшипник | 2 |
| 11 | 8098919 | Шток TIE | 1 |
| 12 | 3103813 | Концевой шток | 1 |
| 13 | 3103930 | Концевой шток | 1 |
| 14 | J921660 | Болт | 4 |
| 15 | J950016 | Гайка | 4 |
| 16 | J222016 | Шайба | 4 |
| 20 | 4654055 | Гидроцилиндр рулевого управления | 2 |
| 22 | 8098914 | Палец | 4 |
| 23 | 4630341 | Проставка | 8 |
| 25 | 8101131 | Палец | 2 |
| 26 | 4638937 | Проставка | 4 |
| 29 | J921250 | Болт | 6 |
| 31 | 3103947 замена: 3121026 | Палец | 2 |
| 31 | 3121026 | Палец | 2 |
| 32 | 4630081 | Крышка | 4 |
| 33 | 3105678 | Упорная пластина 16.0mm | 2 |
| 34 | 8098946 | Кронштейн | 2 |
| 35 | J922040 | Болт | 24 |
| 36 | J222020 | Шайба | 24 |
| 39 | 4639652 | Болт | 2 |
| 41 | J950020 | Гайка | 4 |
| 43 | 4646117 | Регулировочная шайба 4.5mm | 2 |
| 44 | 4646118 | Регулировочная шайба 6.0m | 2 |
| 45 | 4646119 | Регулировочная шайба 9.0mm | 2 |
| 46 | 4646120 | Регулировочная шайба 12.0mm | 2 |
| 47 | 4641426 | Пластина | 4 |
| 48 | J271045 | Болт с шайбой | 4 |
| 48A | J901045 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J222010 | Шайба | 4 |
| 50 | J950010 | Гайка | 4 |
| 57 | 4663840 | Шайба | 6 |
| 58 | J222012 | Шайба | 6 |
| 60 | 4683587 | Проставка | 6 |
| 62 | 4705196 | Пластина | 2 |
| 63 | J271230 | Болт с шайбой | 4 |
| 63A | J901230 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
