Поручень — HITACHI EH3500AC2

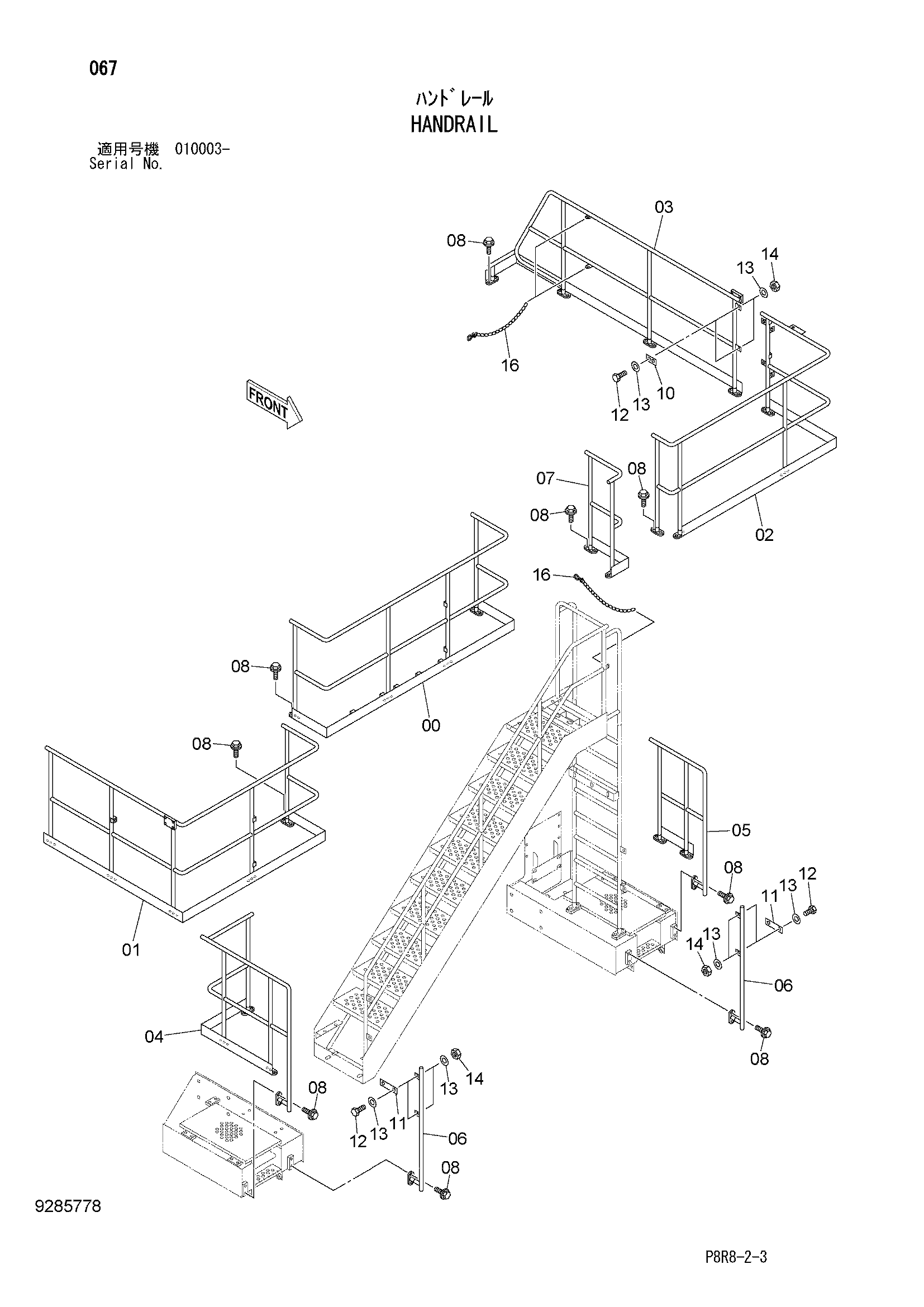

Заводская схема «Поручень» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026010 | Поручень | 1 |
| 01 | 6024925 | Поручень | 1 |
| 02 | 6026008 | Поручень | 1 |
| 03 | 6024904 | Поручень | 1 |
| 04 | 7050776 | Поручень | 1 |
| 05 | 8111858 | Поручень | 1 |
| 06 | 8105425 | Поручень | 2 |
| 07 | 8112237 | Поручень | 1 |
| 08 | J271230 | Болт с шайбой | 56 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4364672 | Пластина | 2 |
| 11 | 4389687 | Пластина | 4 |
| 12 | J901240 | Болт | 12 |
| 13 | 449490 | Плоская шайба | 24 |
| 14 | J950012 | Гайка | 12 |
| 16 | 4446902 | Цепь | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
