Крышка (двигатель нижний) — HITACHI EH3500AC2

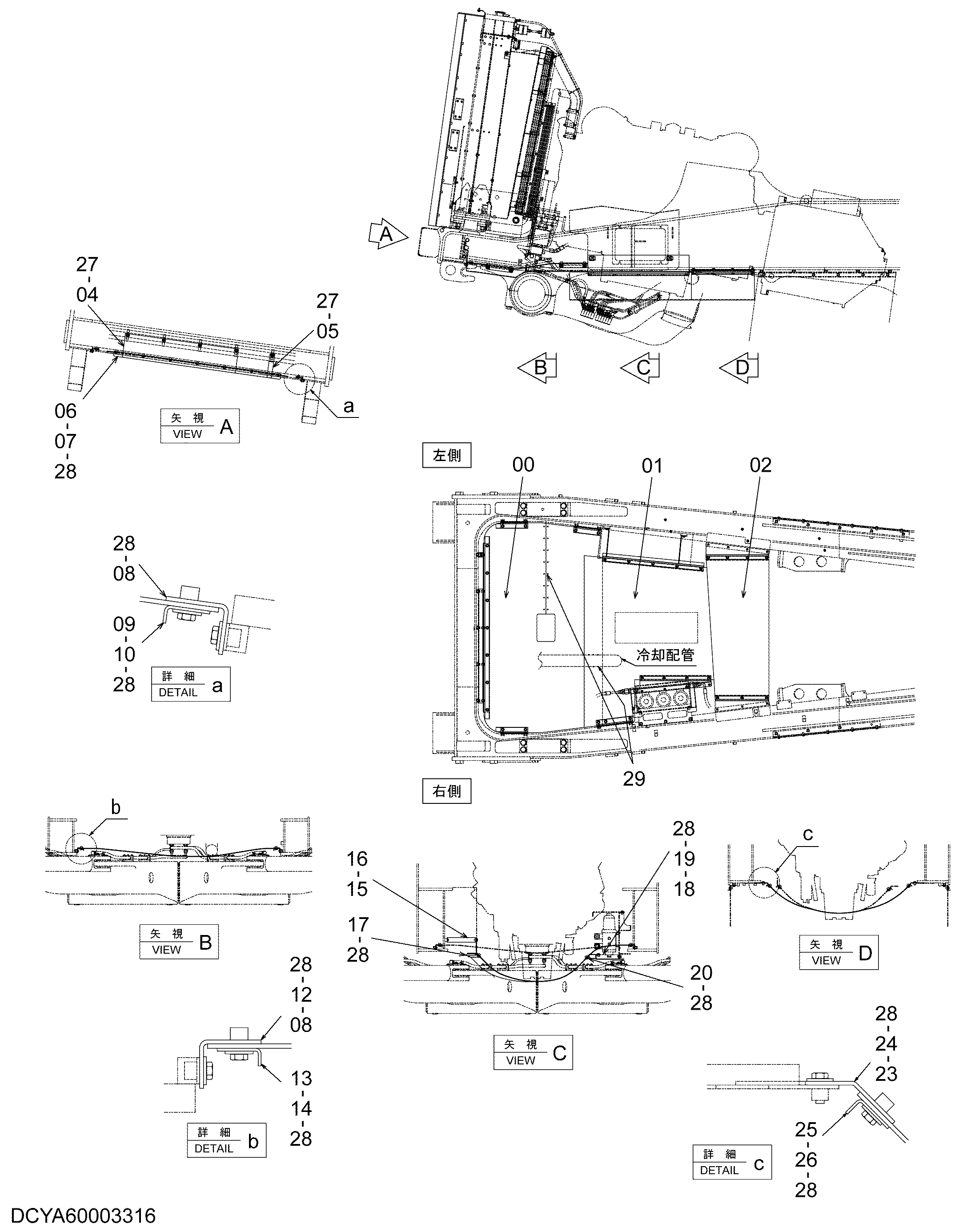

Заводская схема «Крышка (двигатель нижний)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00007667 | Пластина резиновый | 1 |
| 01 | YA00007668 | Пластина резиновый | 1 |
| 02 | YA00004549 | Пластина резиновый | 1 |
| 04 | YA40002959 | Кронштейн | 1 |
| 05 | YA40002960 | Кронштейн | 1 |
| 06 | YA40002961 | Кронштейн | 1 |
| 07 | YA00004550 | Пластина | 1 |
| 08 | YA40002962 | Кронштейн | 3 |
| 09 | YA00004551 | Пластина | 1 |
| 10 | YA00004552 | Пластина | 1 |
| 12 | YA40002964 | Кронштейн | 1 |
| 13 | YA00004553 | Пластина | 1 |
| 14 | YA00004554 | Пластина | 1 |
| 15 | YA40002991 | Кронштейн | 2 |
| 16 | YA40002965 | Кронштейн | 1 |
| 17 | YA00004555 | Пластина | 1 |
| 18 | YA40002966 | Кронштейн | 1 |
| 19 | YA40002967 | Кронштейн | 1 |
| 20 | YA00004556 | Пластина | 1 |
| 23 | YA40002970 | Кронштейн | 1 |
| 24 | YA40002971 | Кронштейн | 1 |
| 25 | YA00004557 | Пластина | 1 |
| 26 | YA00004558 | Пластина | 1 |
| 27 | J271025 | Болт с шайбой | 5 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J281030 | Болт с шайбой | 62 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
