Основные гидролинии (2-1) — HITACHI EH3500AC2

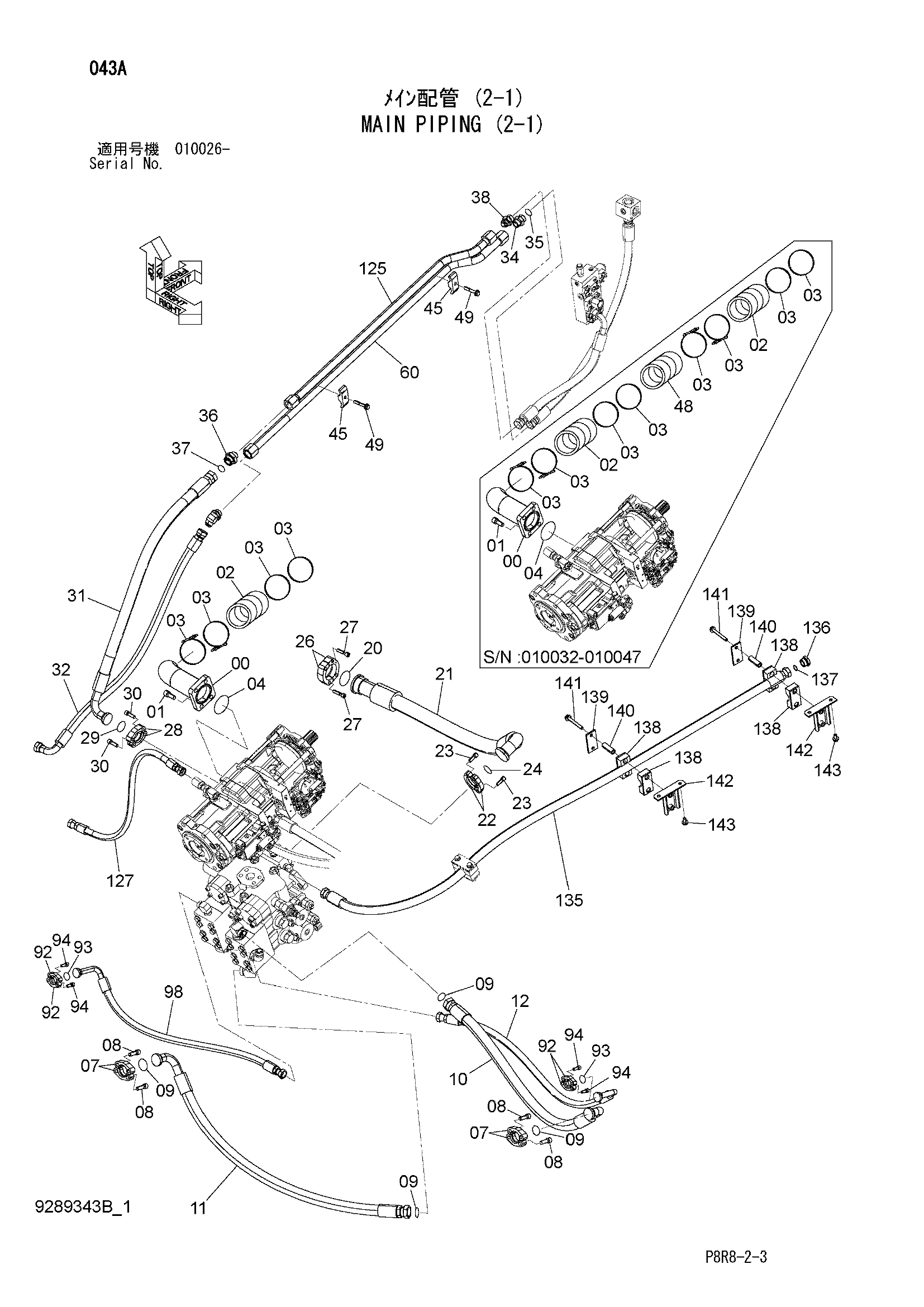

Заводская схема «Основные гидролинии (2-1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104596 | Трубка | 1 |
| 00 | 8124819 | Трубка | 1 |
| 01 | J781640 | Болт с внутренним шестигранником | 4 |
| 02 | 4120319 | Резиновый шланг | 1 |
| 02 | 4120315 замена: 4120315 | Резиновый шланг | 2 |
| 02 | 4120315 | Резиновый шланг | 1 |
| 03 | 4263766 | Хомут шланга | 4 |
| 03 | 4263766 | Хомут шланга | 8 |
| 03 | 4263766 | Хомут шланга | 4 |
| 04 | A810090 | Уплотнительное кольцо | 1 |
| 07 | 4089703 | Разъёмный фланец | 4 |
| 08 | J781445 | Болт с внутренним шестигранником | 8 |
| 09 | 4508805 | Уплотнительное кольцо | 4 |
| 10 | 4679864 | Шланг | 1 |
| 11 | 4679865 | Шланг | 1 |
| 12 | 4679866 | Шланг | 1 |
| 20 | 4293250 | Уплотнительное кольцо | 1 |
| 21 | 4653829 | Шланг | 1 |
| 22 | 4510174 | Разъёмный фланец | 2 |
| 23 | J781235 | Болт с внутренним шестигранником | 4 |
| 24 | 4510170 | Уплотнительное кольцо | 1 |
| 26 | 4103398 | Разъёмный фланец | 2 |
| 27 | J781250 | Болт с внутренним шестигранником | 4 |
| 28 | 4075853 | Разъёмный фланец | 2 |
| 29 | 4508805 | Уплотнительное кольцо | 1 |
| 30 | J781240 | Болт с внутренним шестигранником | 4 |
| 31 | 4655287 | Шланг | 1 |
| 32 | 4656410 | Шланг | 1 |
| 34 | A853188 | Адаптер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4187328 | Уплотнительное кольцо | 1 |
| 36 | A853180 | Адаптер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4187329 | Уплотнительное кольцо | 1 |
| 38 | 4214444 | Адаптер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 42 | 4402233 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4189860 | Хомут трубки | 2 |
| 48 | 9767806 | Всасывающая трубка | 1 |
| 49 | J271270 | Болт с шайбой | 2 |
| 49A | J901270 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 60 | 8108857 | Трубка | 1 |
| 92 | 4506459 | Разъёмный фланец | 4 |
| 93 | 971489 | Уплотнительное кольцо | 2 |
| 94 | J781030 | Болт с внутренним шестигранником | 8 |
| 98 | 4679867 | Шланг | 1 |
| 125 | 8108856 | Трубка | 1 |
| 127 | 4442332 | Шланг | 1 |
| 135 | 4679017 | Шланг | 1 |
| 136 | 4210056 | Пробка | 1 |
| 137 | 4187328 | Уплотнительное кольцо | 1 |
| 138 | 4349621 | Хомут шланга | 4 |
| 139 | 4341803 | Пластина | 2 |
| 140 | 4349648 | Проставка | 4 |
| 141 | J271200 | Болт с шайбой | 4 |
| 141A | J901200 | Болт | 1 |
| 141B | J222012 | Шайба | 1 |
| 142 | 8121741 | Кронштейн | 2 |
| 143 | J271225 | Болт с шайбой | 4 |
| 143A | J901225 | Болт | 1 |
| 143B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
