Рама — HITACHI EH3500AC2

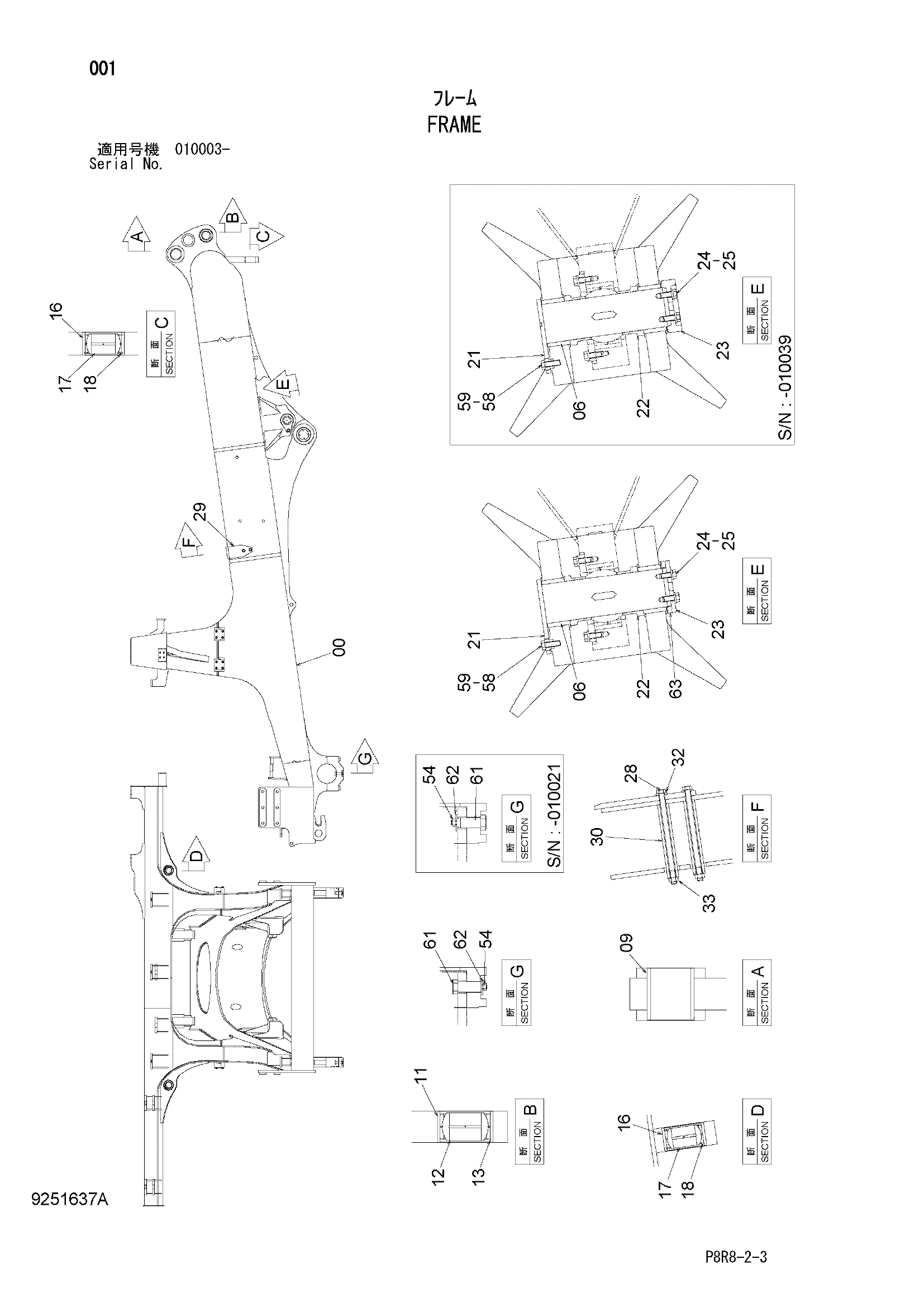

Заводская схема «Рама» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010604 | Рама | 1 |
| 06 | 4639447 | Втулка | 2 |
| 09 | 4631947 | Втулка | 2 |
| 11 | 4637715 | Втулка | 2 |
| 12 | 4638315 | Подшипник. спх.рол. | 2 |
| 13 | 4116294 | Стопорное кольцо | 4 |
| 16 | 4631865 | Втулка | 3 |
| 17 | 4638316 | Подшипник. спх.рол. | 3 |
| 18 | 4116292 | Стопорное кольцо | 6 |
| 21 | 8099428 | Палец | 1 |
| 22 | 4631583 | Проставка | 2 |
| 23 | 4393388 | Ограничитель | 1 |
| 23 | 4720127 | Пластина | 1 |
| 24 | J922050 | Болт | 4 |
| 24 | J922045 | Болт | 4 |
| 25 | J222020 | Шайба | 4 |
| 28 | 4659556 | Болт | 4 |
| 29 | 4640041 | Пластина | 2 |
| 30 | 4640061 | Трубка | 4 |
| 32 | J222020 | Шайба | 4 |
| 33 | J950020 | Гайка | 4 |
| 54 | J950016 замена: M660016 | Гайка | 1 |
| 54 | M660016 | U-образная гайка | 1 |
| 54 | M660016 | U-образная гайка | 2 |
| 58 | 4679985 | Проставка | 1 |
| 59 | J922060 | Болт | 1 |
| 61 | 4681219 замена: 4710427 | Болт | 1 |
| 61 | 4710427 | Болт | 1 |
| 62 | 4683280 замена: M660016 | Шайба | 1 |
| 62 | 4612976 | Плоская шайба | 1 |
| 62 | 4612976 | Плоская шайба | 2 |
| 63 | 4720170 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
