Гидрораспределитель (подъёмный механизм) — HITACHI EH3500AC2

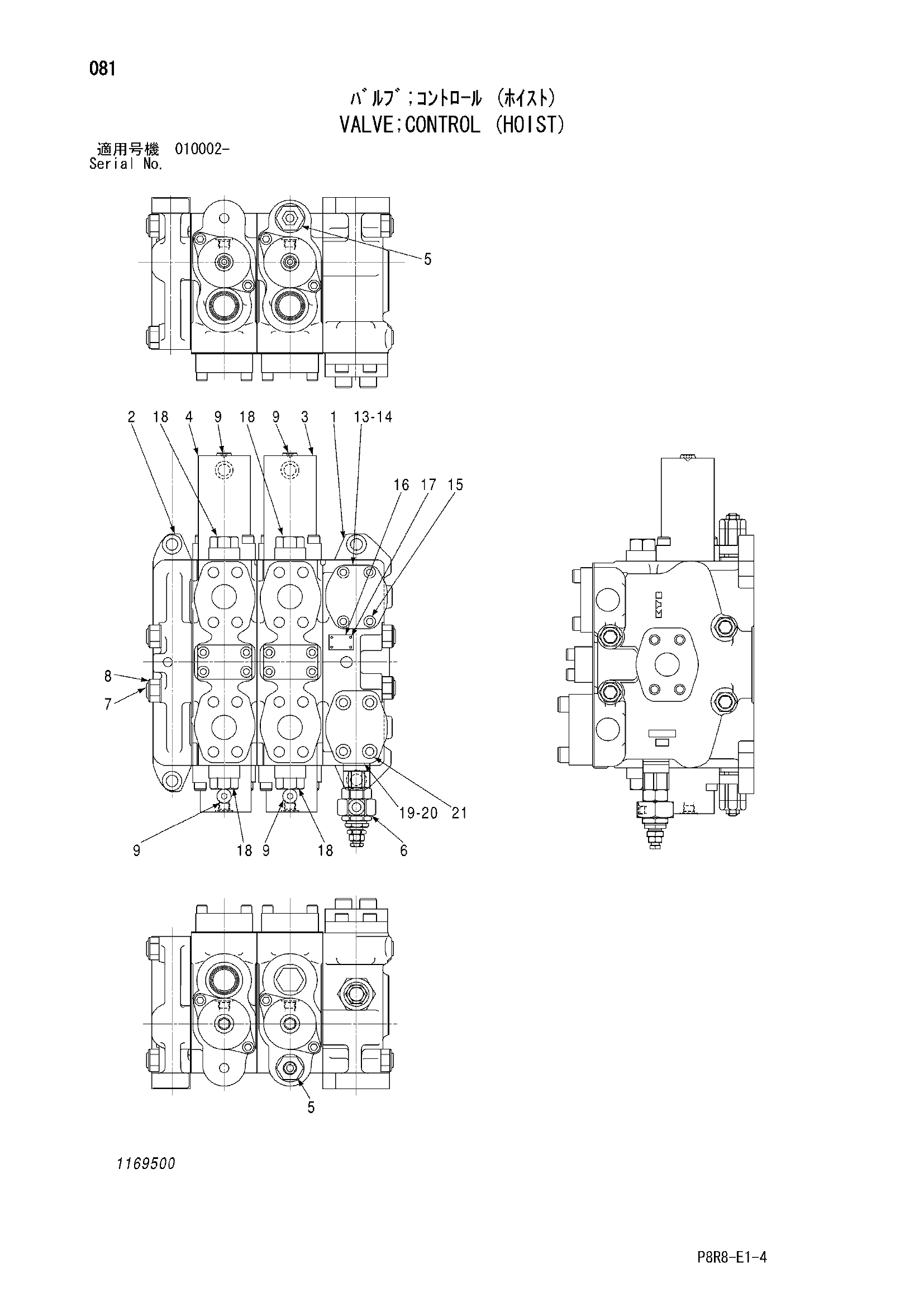

Заводская схема «Гидрораспределитель (подъёмный механизм)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4646051 | Гидрораспределитель | 1 | |
| 1 | 1169501 | Инлет-сектион | 1 |
| 2 | 0830701 | Оутлет-сектион | 1 |
| 3 | 4688733 | Гидрораспределитель (1) | 1 |
| 4 | 4688732 | Гидрораспределитель (2) | 1 |
| 5 | 4306663 | Предохранительный клапан | 2 |
| 6 | 1169502 | Предохранительный клапан | 1 |
| 7 | 1169503 | Шток TIE | 4 |
| 8 | 0830620 | Гайка | 8 |
| 9 | 0695007 | Пробка в сборе | 4 |
| 13 | 0830604 | Фланец | 1 |
| 14 | 0455701 | Уплотнительное кольцо | 1 |
| 15 | 0830605 | Болт с внутренним шестигранником | 4 |
| 17 | 0629303 | Приводной винт | 4 |
| 18 | 0770403 | Клапан | 4 |
| 19 | 0830703 | Фланец | 1 |
| 20 | 0830705 | Уплотнительное кольцо | 1 |
| 21 | 0695003 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
