RCB клапан трубопроводы — HITACHI EH3500AC2

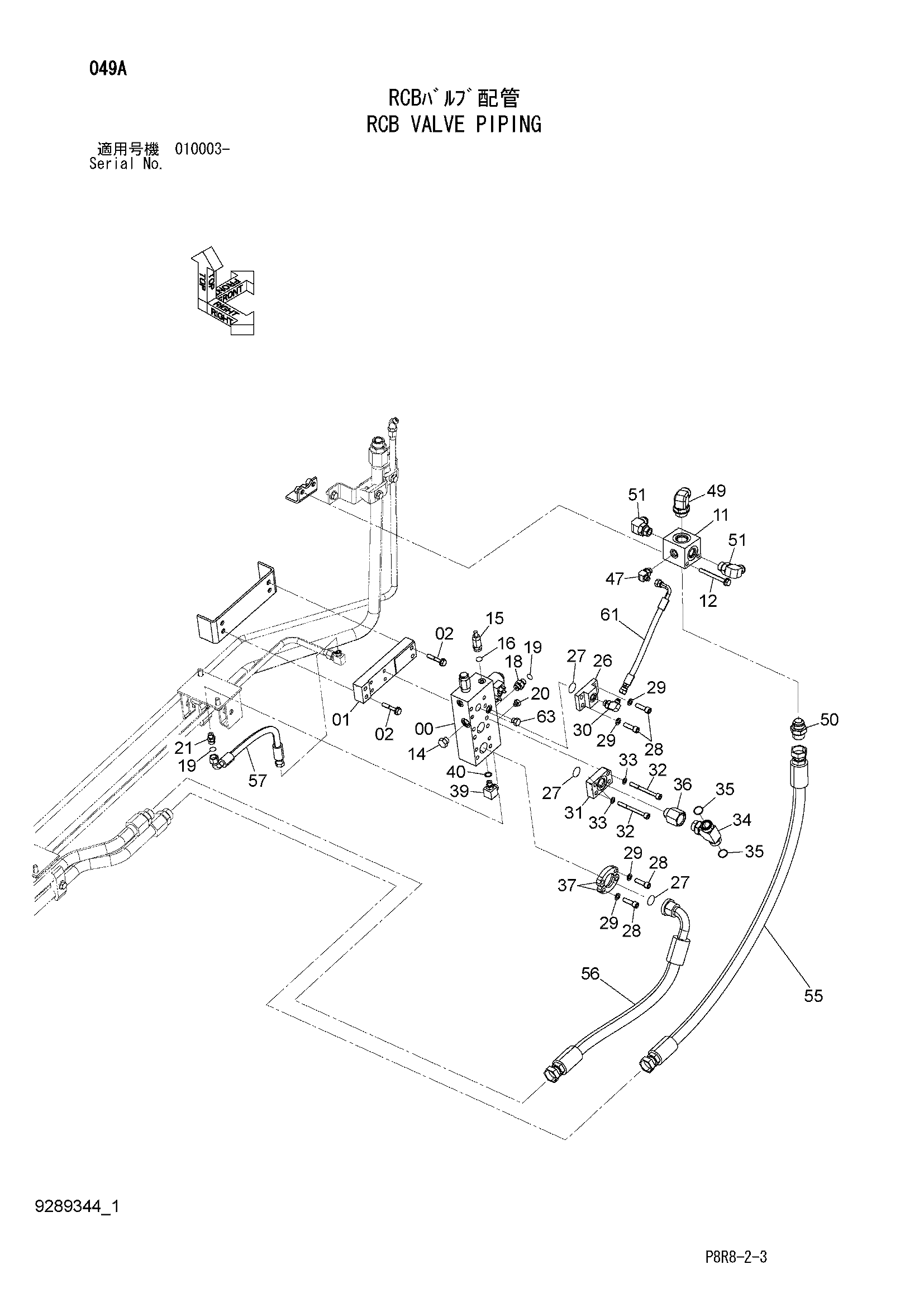

Заводская схема «RCB клапан трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4680092 | Клапан | 1 |
| 01 | 4633277 | Крышка | 1 |
| 02 | J271055 | Болт с шайбой | 4 |
| 02A | J901055 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 11 | 3109993 | Манихолд | 1 |
| 12 | J271000 | Болт с шайбой | 2 |
| 12A | J901000 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4174546 | Пробка | 1 |
| 15 | 4642127 | Датчик давление | 1 |
| 16 | 4510185 | Уплотнительное кольцо | 1 |
| 18 | 4187183 | Адаптер | 1 |
| 18A | U10778U | Уплотнительное кольцо | 1 |
| 19 | 4138928 | Уплотнительное кольцо | 2 |
| 20 | 4174543 | Пробка | 1 |
| 20A | 4510185 | Уплотнительное кольцо | 1 |
| 21 | 4187186 | Пдаптер | 1 |
| 21A | R26448R | Уплотнительное кольцо | 1 |
| 26 | 3107670 | Франге S | 1 |
| 27 | 4508805 | Уплотнительное кольцо | 3 |
| 28 | 4642781 | Болт с внутренним шестигранником | 8 |
| 29 | 4259269 | Шайба | 8 |
| 30 | A852333 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 3108095 | Франге | 1 |
| 32 | J781000 | Болт с внутренним шестигранником | 4 |
| 33 | 4660002 | Плоская шайба | 4 |
| 34 | A853588 | Тройник | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4187328 | Уплотнительное кольцо | 2 |
| 36 | 4654047 | Разъём S | 1 |
| 37 | 4154614 | Разъёмный фланец | 2 |
| 39 | 4187640 | Угловой штуцер | 1 |
| 40 | R26448R | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4156436 | Угловой штуцер | 1 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 50 | 4214444 | Адаптер | 1 |
| 50A | 4506429 | Уплотнительное кольцо | 1 |
| 51 | A852366 | Угловой штуцер | 2 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 4668612 | Шланг | 1 |
| 56 | 4668611 | Шланг | 1 |
| 57 | 4214440 | Шланг | 1 |
| 61 | 4630939 | Шланг | 1 |
| 61 | 4630938 | Шланг | 1 |
| 63 | 4174545 | Пробка | 1 |
| 63A | R26448R | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
