Электрооборудование (2) — HITACHI EH3500AC2

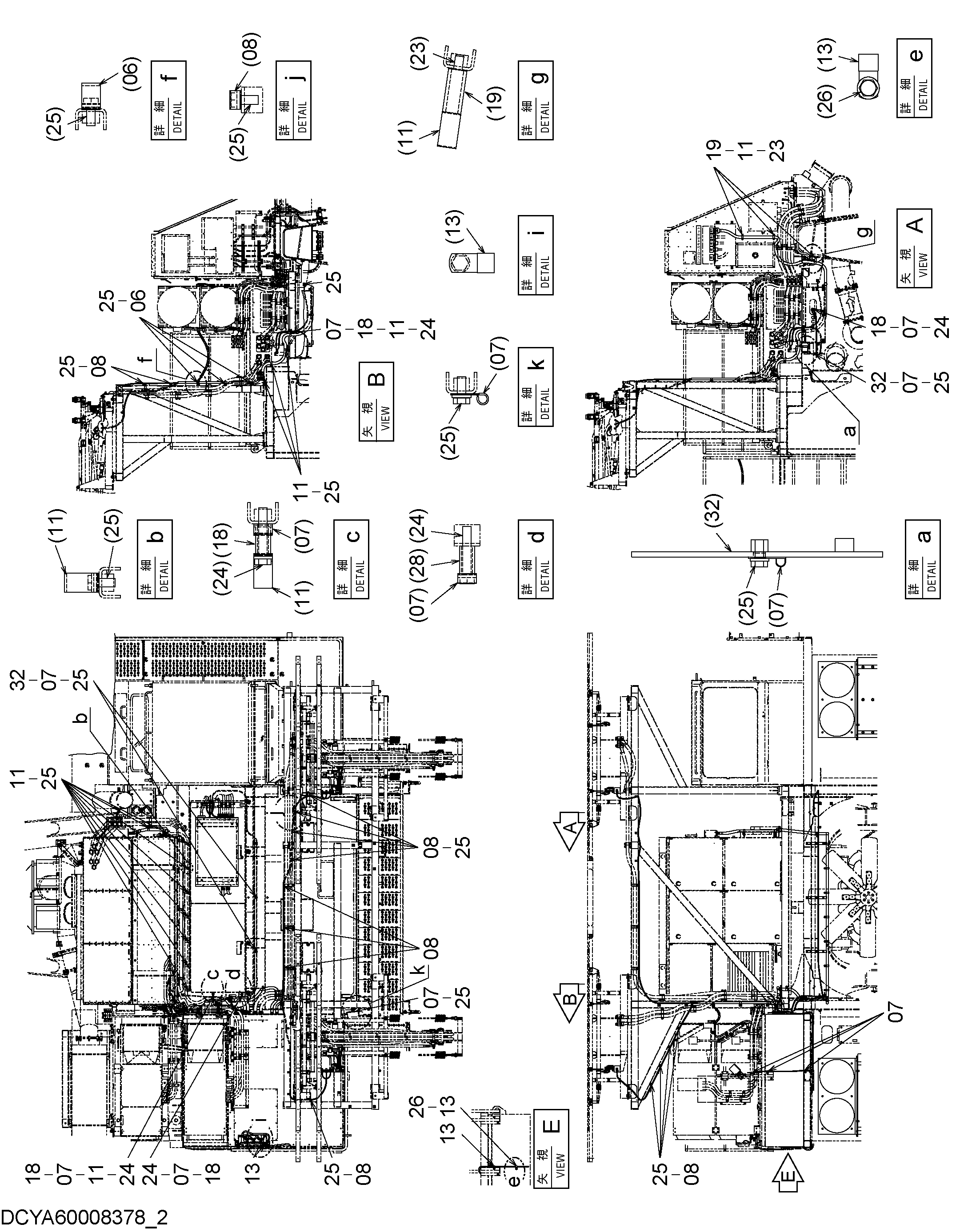

Заводская схема «Электрооборудование (2)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4190273 | Зажим | 3 |
| 07 | 4190261 | Зажим | 12 |
| 08 | 4190272 | Зажим | 12 |
| 11 | 4192035 | Зажим | 16 |
| 13 | 4190253 | Зажим | 4 |
| 18 | 4382432 | Проставка | 4 |
| 19 | 4304539 | Проставка | 3 |
| 23 | J271070 | Болт с шайбой | 3 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271060 | Болт с шайбой | 4 |
| 24A | J901060 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J271025 | Болт с шайбой | 38 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J271016 | Болт с шайбой | 1 |
| 26A | J901016 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 32 | YA40007292 | Кронштейн | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
