Быстрый заправка трубопроводы — HITACHI EH3500AC2

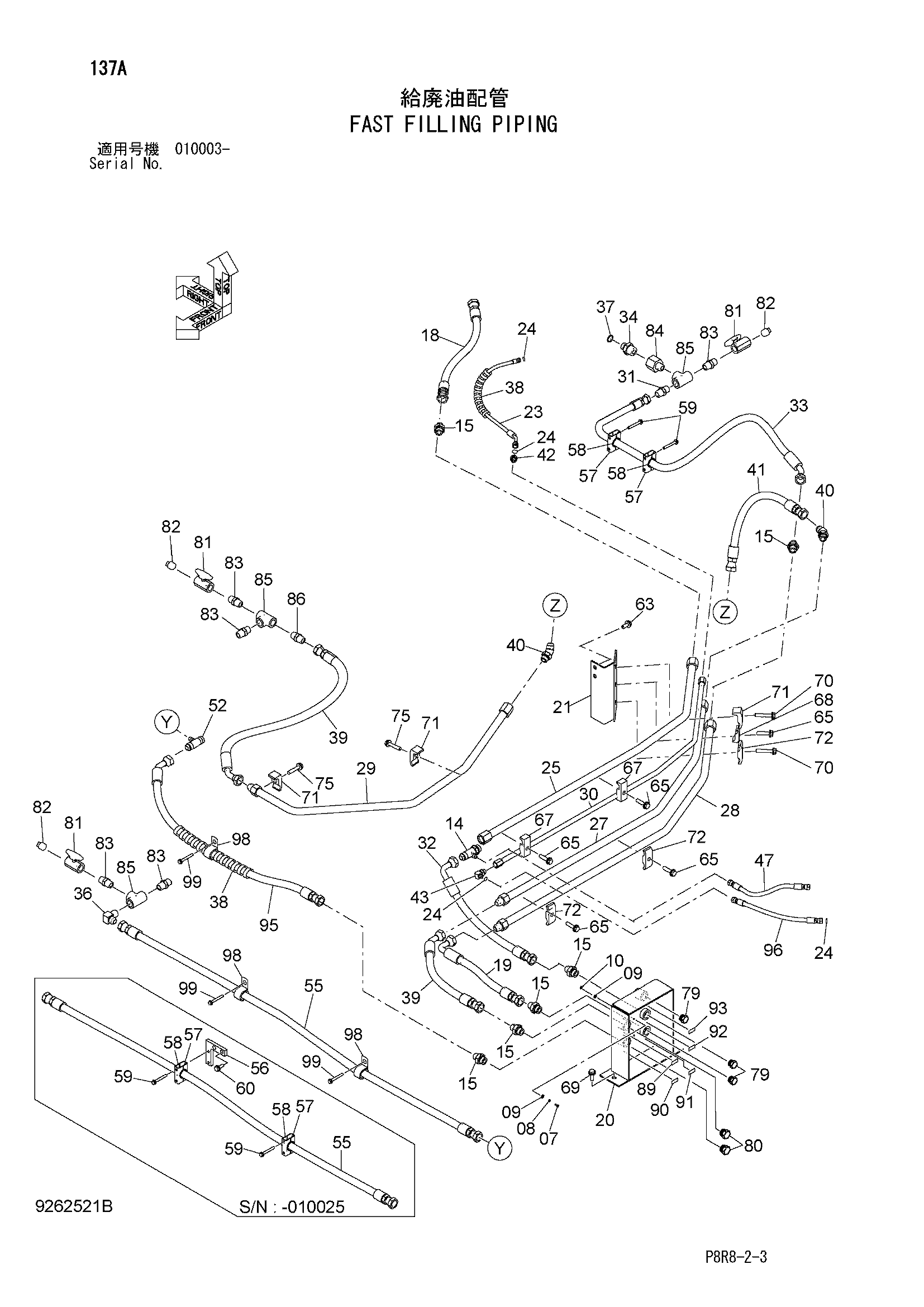

Заводская схема «Быстрый заправка трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4348801 | Тройник | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852166 | Адаптер | 6 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4435767 | Шланг | 1 |
| 19 | 4663584 | Шланг | 1 |
| 20 | 8106774 | Панель | 1 |
| 21 | 8106104 | Кронштейн | 1 |
| 23 | 4692226 | Шланг | 1 |
| 24 | 4138928 | Уплотнительное кольцо | 4 |
| 25 | 8106211 | Трубка | 1 |
| 27 | 8106214 | Трубка | 1 |
| 28 | 8106215 | Трубка | 1 |
| 29 | 8106216 | Трубка | 1 |
| 30 | 8115808 | Трубка | 1 |
| 31 | 4154654 | Адаптер | 1 |
| 32 | 4657722 | Шланг | 1 |
| 33 | 4658924 | Шланг | 1 |
| 34 | 4345525 | Адаптер | 1 |
| 36 | 4156433 | Угловой штуцер | 1 |
| 37 | 4345527 | Манжета | 1 |
| 38 | 4133527 | Протектер | 2 |
| 39 | 4658912 | Шланг | 2 |
| 40 | A852266 | Угловой штуцер | 2 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4656411 | Шланг | 1 |
| 42 | 4198405 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4198795 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4411569 | Тройник | 1 |
| 55 | 4658926 | Шланг | 1 |
| 56 | 4658880 | Кронштейн | 1 |
| 57 | 4656328 | Хомут | 4 |
| 57 | 4656328 | Хомут | 2 |
| 58 | 4348663 | Втулка | 4 |
| 58 | 4348663 | Втулка | 2 |
| 59 | J260865 | Болт с шайбой | 8 |
| 59A | J900865 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 59 | J260865 | Болт с шайбой | 4 |
| 59A | J900865 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | J271030 | Болт с шайбой | 2 |
| 60A | J901030 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 63 | J271230 | Болт с шайбой | 2 |
| 63A | J901230 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 65 | J271250 | Болт с шайбой | 5 |
| 65A | J901250 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 67 | 4488618 | Хомут трубки | 2 |
| 68 | 4190124 | Хомут трубки | 1 |
| 69 | J271235 | Болт с шайбой | 2 |
| 69A | J901235 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 70 | J271265 | Болт с шайбой | 2 |
| 70A | J901265 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 71 | 4190126 | Хомут трубки | 3 |
| 72 | 4189859 | Хомут трубки | 3 |
| 75 | J271260 | Болт с шайбой | 2 |
| 75A | J901260 | Болт | 1 |
| 75B | J222012 | Шайба | 1 |
| 79 | 4505388 | Пробка | 3 |
| 80 | 4291577 | Пробка | 2 |
| 81 | 4203434 | Шаровой клапан | 3 |
| 82 | 94-2025 | Пробка | 3 |
| 83 | 94-1704 | Адаптер | 5 |
| 84 | 4050777 | Адаптер | 1 |
| 85 | 94-0663 | Тройник | 3 |
| 86 | 4221278 | Адаптер | 1 |
| 89 | 4450625 | Информационная табличка | 1 |
| 89 | 4697394 | Информационная табличка (финнисх) | 1 |
| 89 | 4679810 | Информационная табличка (русский) | 1 |
| 90 | 4450626 | Информационная табличка | 1 |
| 90 | 4697395 | Информационная табличка (финнисх) | 1 |
| 90 | 4679811 | Информационная табличка (русский) | 1 |
| 91 | 4450631 | Информационная табличка | 1 |
| 91 | 4700774 | Информационная табличка (финнисх) | 1 |
| 91 | 4679816 | Информационная табличка (русский) | 1 |
| 92 | 4450632 | Информационная табличка | 1 |
| 92 | 4697428 | Информационная табличка (финнисх) | 1 |
| 92 | 4679817 | Информационная табличка (русский) | 1 |
| 93 | 4415513 | Информационная табличка | 1 |
| 93 | 4697427 | Информационная табличка (финнисх) | 1 |
| 93 | 4682435 | Информационная табличка (русский) | 1 |
| 95 | 4282291 | Шланг | 1 |
| 96 | 4302004 | Шланг | 1 |
| 98 | 4192035 | Зажим | 1 |
| 98 | 4192035 | Зажим | 3 |
| 99 | J271025 | Болт с шайбой | 1 |
| 99A | J901025 | Болт | 1 |
| 99B | J222010 | Шайба | 1 |
| 99 | J271025 | Болт с шайбой | 3 |
| 99A | J901025 | Болт | 1 |
| 99B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
