Нижний рама — HITACHI EH3500AC2

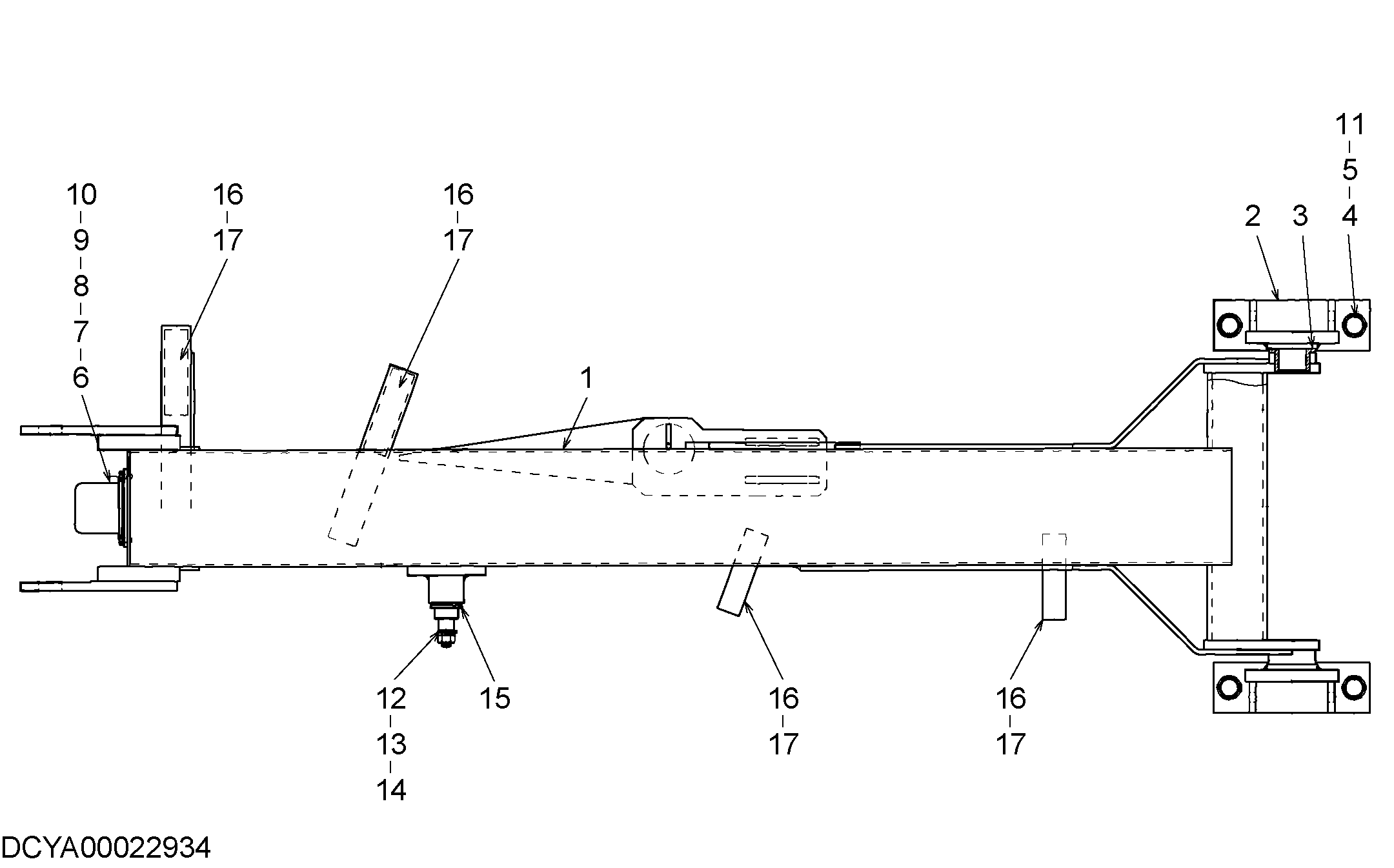

Заводская схема «Нижний рама» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00022934 | Рама нижний | 1 | |
| 1 | YA00022935 | Рама | 1 |
| 2 | YA00022936 | Подшипник | 2 |
| 3 | YA00013815 | Втулка | 2 |
| 4 | J921635 | Болт | 4 |
| 5 | A590916 | Всхер пружина | 4 |
| 6 | YA00013816 | Ограничитель | 1 |
| 7 | YA00022937 | Проставка | 4 |
| 8 | YA00022938 | Пластина | 1 |
| 9 | A590906 | Всхер пружина | 4 |
| 10 | J900612 | Болт | 4 |
| 11 | J222016 | Шайба | 4 |
| 12 | A590112 | Шайба | 4 |
| 13 | A590912 | Всхер пружина | 1 |
| 14 | J950012 | Гайка | 1 |
| 15 | YA00022939 | Втулка | 1 |
| 16 | YA00005773 | Хомут | 4 |
| 17 | J900875 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
