Заднее колесо — HITACHI EH3500AC2

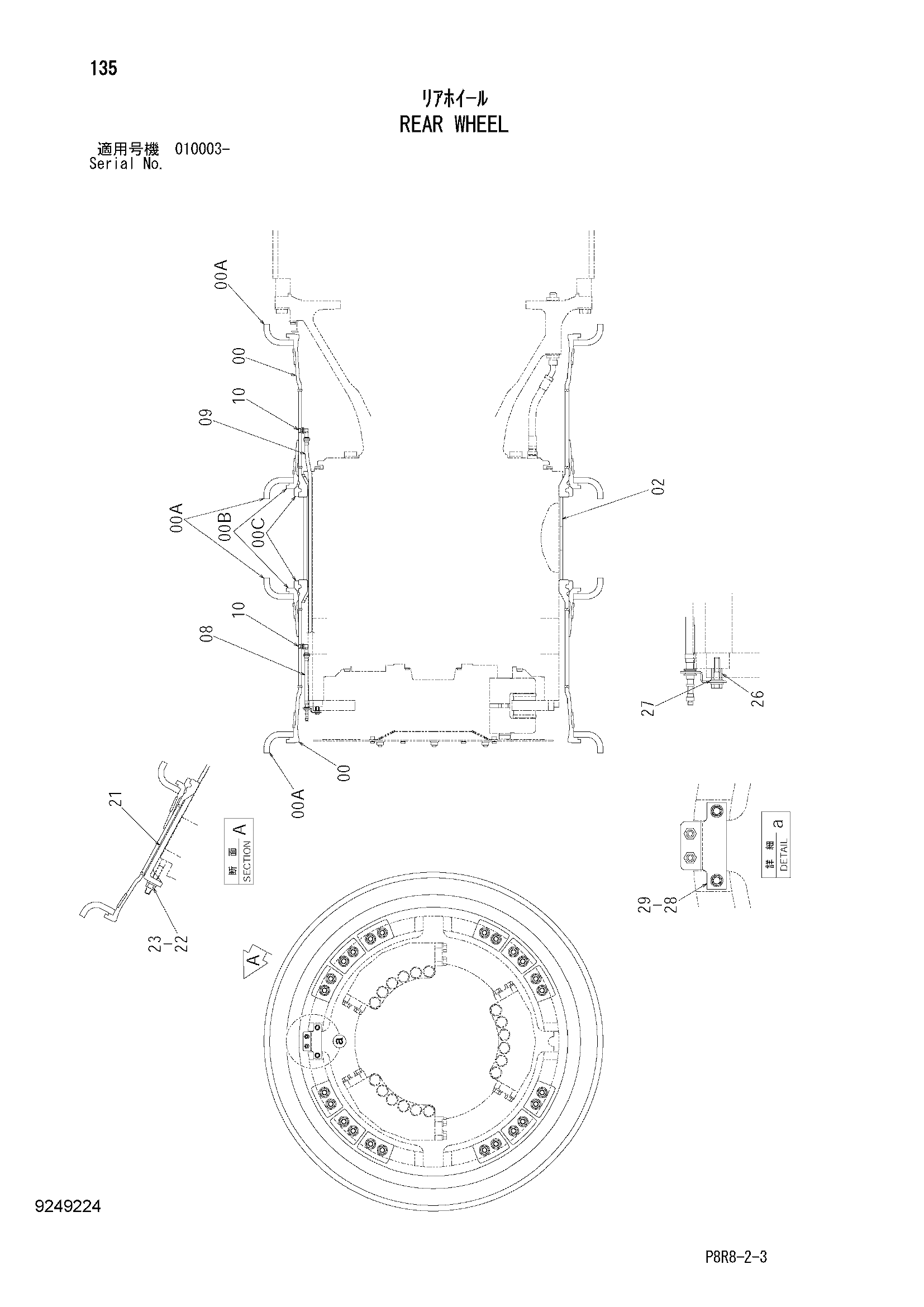

Заводская схема «Заднее колесо» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4631383 | Обод | 2 |
| 00A | 4669162 | Кольцо | 4 |
| 00B | 4669163 | Лента | 2 |
| 00C | 4669164 | Кольцо блокировка | 2 |
| 02 | 3108532 | Проставка | 1 |
| 08 | 4633475 | Клапан | 1 |
| 09 | 4633476 | Клапан | 1 |
| 10 | 4633477 | Адаптер | 2 |
| 21 | 3104430 | Хомут | 12 |
| 22 | J950027 | Гайка | 24 |
| 23 | J222027 | Шайба | 24 |
| 26 | 4667290 | Втулка | 2 |
| 27 | J222012 | Шайба | 2 |
| 28 | 4667291 | Кронштейн | 1 |
| 29 | J271255 | Болт с шайбой | 2 |
| 29A | J901255 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
