Электрооборудование (кабина) — HITACHI EH3500AC2

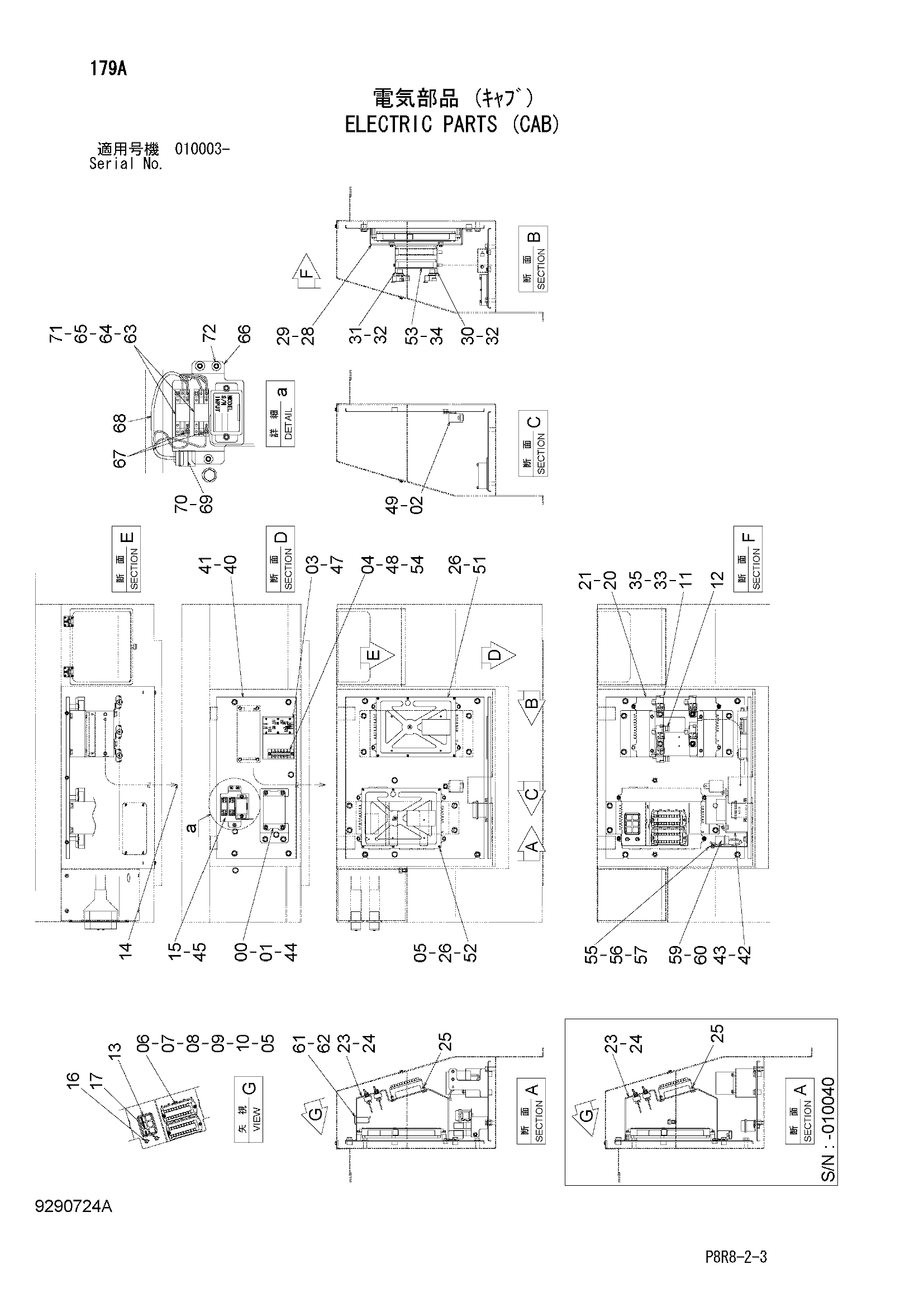

Заводская схема «Электрооборудование (кабина)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427429 | Короб реле | 1 |
| 01 | 4436534 | Реле | 11 |
| 02 | 4680186 | Фласхер | 1 |
| 03 | 4335886 | Преобразователь | 1 |
| 04 | 4294075 | Клемма | 1 |
| 05 | 4653384 | Диод | 3 |
| 06 | 4349781 | Короб предохранитель | 2 |
| 07 | 4195593 | Предохранитель | 20 |
| 08 | 4195594 | Предохранитель | 14 |
| 09 | 4195595 | Предохранитель | 3 |
| 10 | 4195596 | Предохранитель | 3 |
| 11 | 4638089 | Разъём | 5 |
| 12 | 4478455 | Резистор | 2 |
| 13 | 4647612 | Фонарь инспектион | 1 |
| 14 | 4640535 | Антенна | 1 |
| 15 | 4382267 | Датчик угла | 1 |
| 16 | 4381471 | Выключатель | 1 |
| 17 | 4381472 | Выключатель | 1 |
| 20 | 7055108 | Кронштейн | 1 |
| 21 | J271020 | Болт с шайбой | 4 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 7055110 замена: 7059873 | Кронштейн | 1 |
| 23 | 7059873 | Кронштейн | 1 |
| 24 | J271020 | Болт с шайбой | 4 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J460516 | Винт с шайбой | 4 |
| 26 | J260620 | Болт с шайбой | 8 |
| 26A | J900620 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 28 | 8113940 | Кронштейн | 1 |
| 29 | J271020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 9769684 | Кронштейн | 1 |
| 31 | 9769685 | Кронштейн | 1 |
| 32 | J260616 | Болт с шайбой | 4 |
| 32A | J900616 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 33 | J271020 | Болт с шайбой | 4 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J460512 | Винт с шайбой | 4 |
| 35 | 4448037 | Кронштейн | 5 |
| 40 | 7055109 | Кронштейн | 1 |
| 41 | J271020 | Болт с шайбой | 4 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 8113941 | Кронштейн | 1 |
| 43 | J271020 | Болт с шайбой | 2 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | J260620 | Болт с шайбой | 4 |
| 44A | J900620 | Болт | 1 |
| 44B | A590106 | Плоская шайба | 1 |
| 45 | J260620 | Болт с шайбой | 2 |
| 45A | J900620 | Болт | 1 |
| 45B | A590106 | Плоская шайба | 1 |
| 47 | J460330 | Винт с шайбой | 6 |
| 48 | J450520 | Винт с шайбой | 2 |
| 49 | J260816 | Болт с шайбой | 1 |
| 49A | J900816 | Болт | 1 |
| 49B | A590108 | Плоская шайба | 1 |
| 51 | 9289660 замена: 9314623 | Контроллер | 1 |
| 51 | 9314623 | Контроллер | 1 |
| 52 | 9289661 замена: 9314624 | Контроллер | 1 |
| 52 | 9314624 | Контроллер | 1 |
| 53 | 9289662 замена: 9314625 | Контроллер | 1 |
| 53 | 9314625 | Контроллер | 1 |
| 54 | A590105 | Плоская шайба | 2 |
| 55 | 4699083 | Кронштейн | 1 |
| 56 | J260614 | Болт с шайбой | 2 |
| 56A | J900614 | Болт | 1 |
| 56B | A590106 | Плоская шайба | 1 |
| 57 | M500605 | Гайка | 2 |
| 59 | 4352729 | Реле | 1 |
| 60 | 4055311 | Ленточный зажим | 3 |
| 61 | 4657890 | Измеритель хоур | 1 |
| 62 | J450308 | Винт с шайбой | 2 |
| 63 | 4697233 | Реле | 2 |
| 64 | 4225580 | Разъём | 2 |
| 65 | 4176998 | Блокировка фоок | 2 |
| 66 | 8123967 | Кронштейн | 1 |
| 67 | M430416 | Винт | 4 |
| 68 | 3120317 | Жгут проводов | 1 |
| 69 | 4336875 | Кронштейн | 1 |
| 70 | J260820 | Болт с шайбой | 1 |
| 70A | J900820 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | 4654945 | Ленточный зажим | 2 |
| 72 | J260620 | Болт с шайбой | 3 |
| 72A | J900620 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
