Гидроцилиндр — HITACHI EH3500AC2

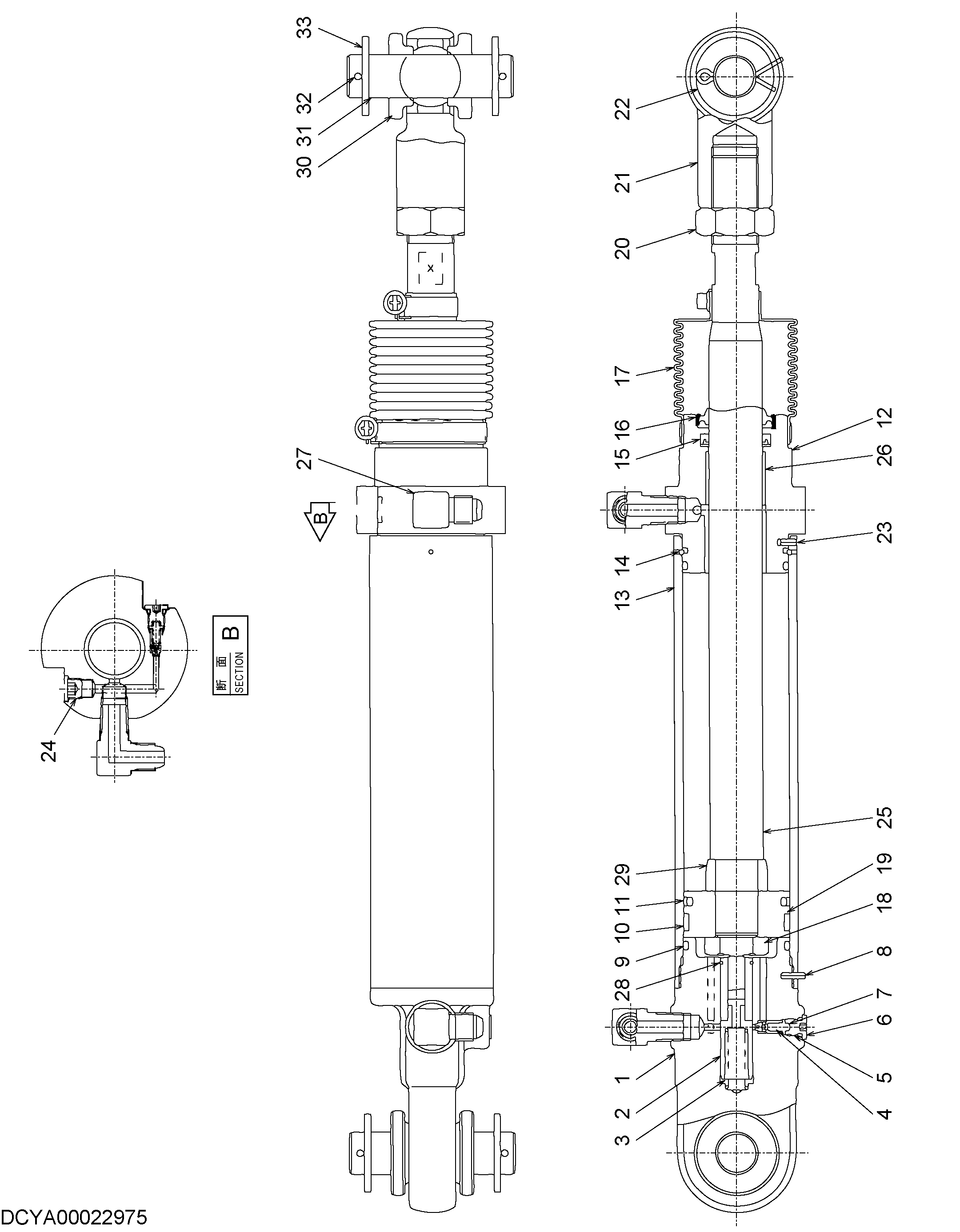

Заводская схема «Гидроцилиндр» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00022975 | Гидроцилиндр | 1 | |
| 3 | YA00013828 | Пружина | 1 |
| 4 | YA00013829 | Плунжер | 2 |
| 5 | 4506406 | Уплотнительное кольцо | 2 |
| 6 | YA00022976 | Пробка | 2 |
| 7 | YA00013831 | Пружина | 2 |
| 17 | YA00013835 | Защитный чехол | 1 |
| 20 | J952022 | Гайка | 1 |
| 21 | YA00022977 | Концевой шток | 1 |
| 22 | YA00013836 | Подшипник. спх.рол. | 2 |
| 27 | YA00022978 | Угловой штуцер | 2 |
| 30 | YA00022979 | Втулка | 4 |
| 31 | YA00022952 | Палец | 2 |
| 32 | YA00022953 | Шплинт | 1 |
| 33 | A590120 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
