Поручень — HITACHI EH3500AC2

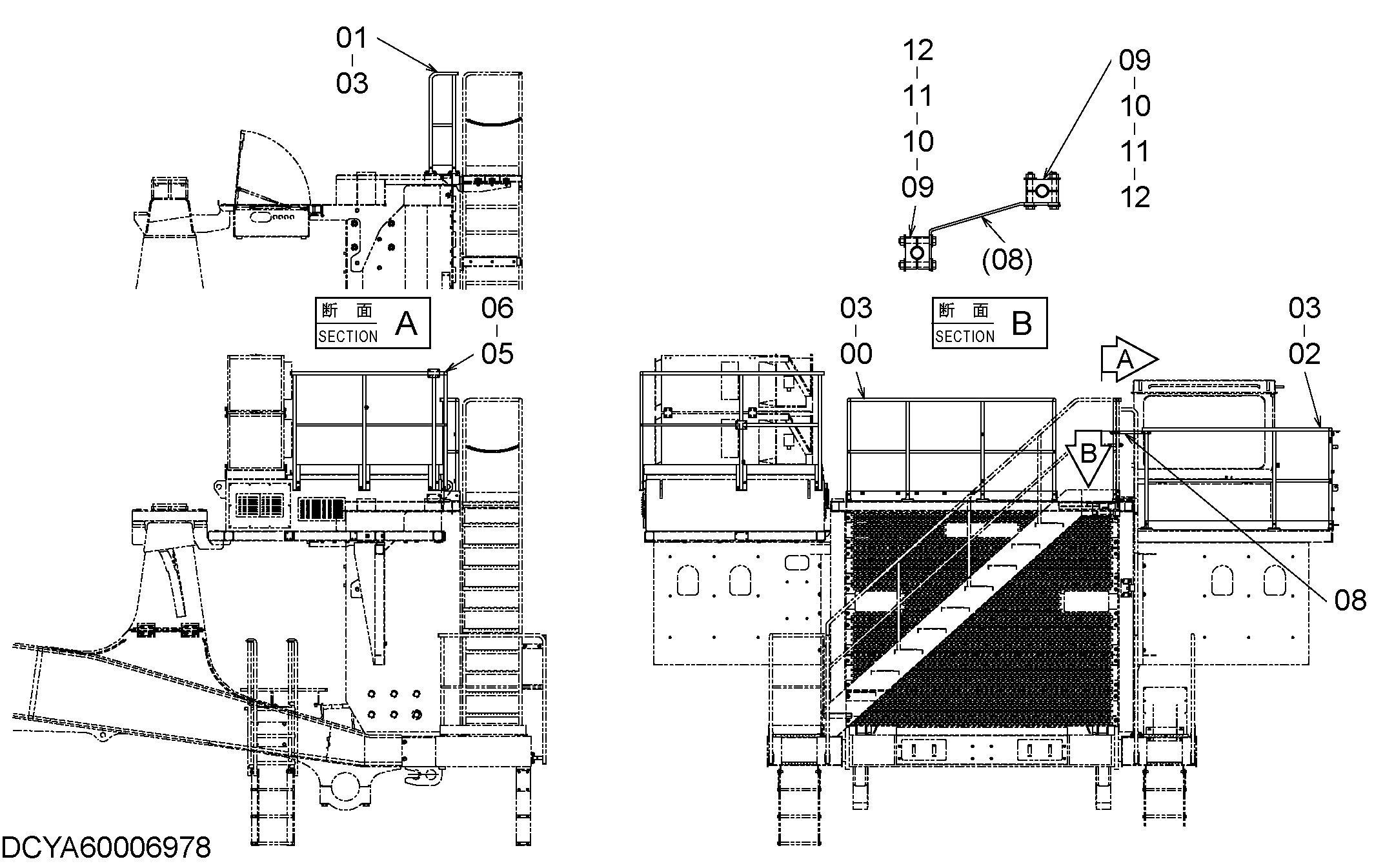

Заводская схема «Поручень» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005542 | Поручень | 1 |
| 01 | YA40005543 | Поручень | 1 |
| 02 | YA40005544 | Поручень | 1 |
| 03 | J271230 | Болт с шайбой | 20 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | YA40006725 | Поручень | 1 |
| 06 | J281230 | Болт с шайбой | 10 |
| 06A | J901230 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 08 | YA00016571 | Стойка | 1 |
| 09 | 4334363 | Хомут трубки | 4 |
| 10 | J271290 | Болт с шайбой | 4 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J950012 | Гайка | 4 |
| 12 | 449490 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
