Камера монитор — HITACHI EH3500AC2

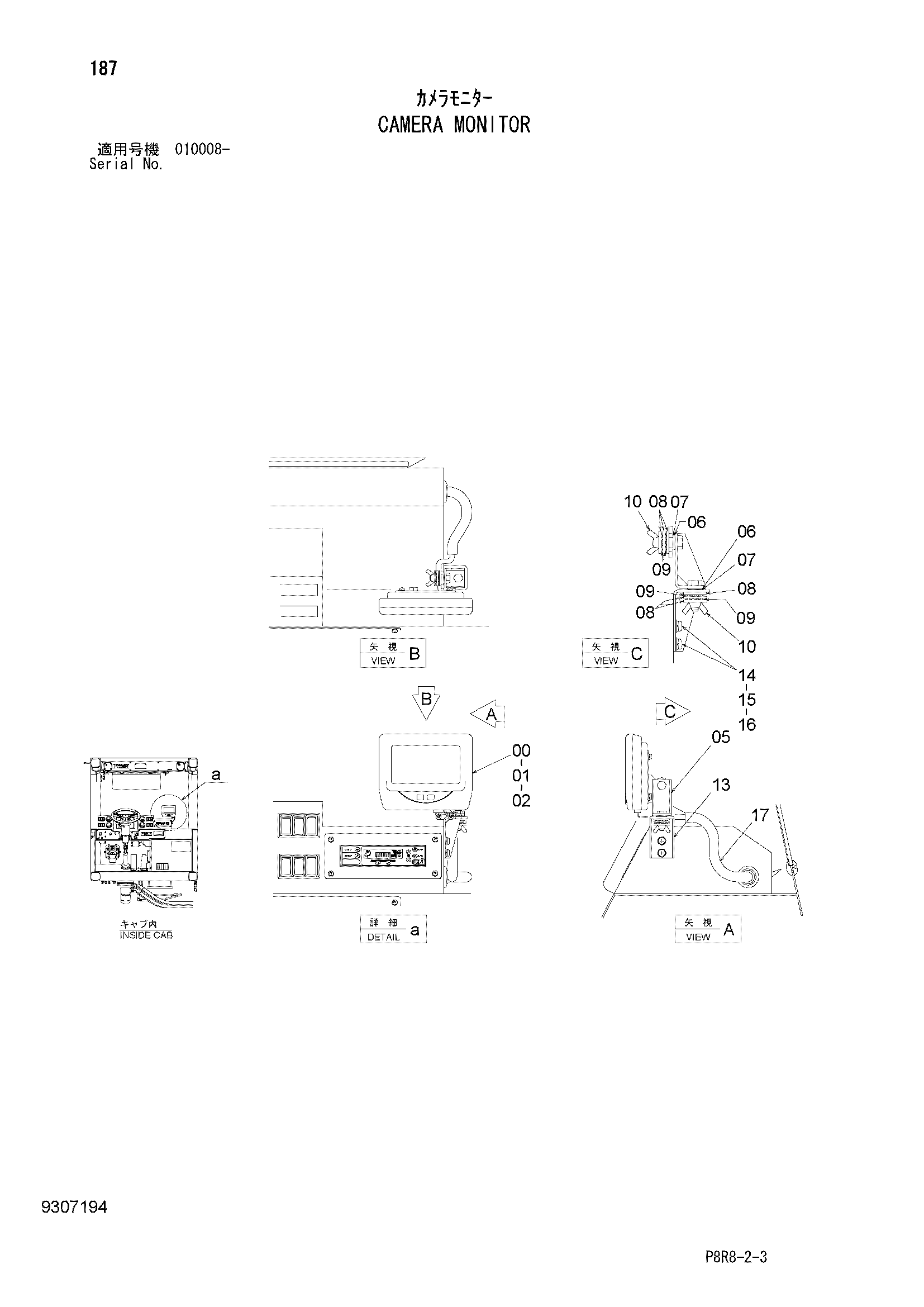

Заводская схема «Камера монитор» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670460 | Монитор | 1 |
| 01 | 8115279 | Кронштейн | 1 |
| 02 | J460616 | Винт с шайбой | 3 |
| 05 | 8115280 | Кронштейн | 1 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | 4690864 | Тарельчатая пружина | 2 |
| 08 | J217083 | Шайба | 6 |
| 09 | 4692448 | Шайба | 4 |
| 10 | M570010 | Гайка винг | 2 |
| 13 | 9771368 | Кронштейн | 1 |
| 14 | J460820 | Винт с шайбой | 2 |
| 15 | A590108 | Плоская шайба | 2 |
| 16 | M500807 | Гайка | 2 |
| 17 | 3117143 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
