Трос хомут (2) — HITACHI EH3500AC2

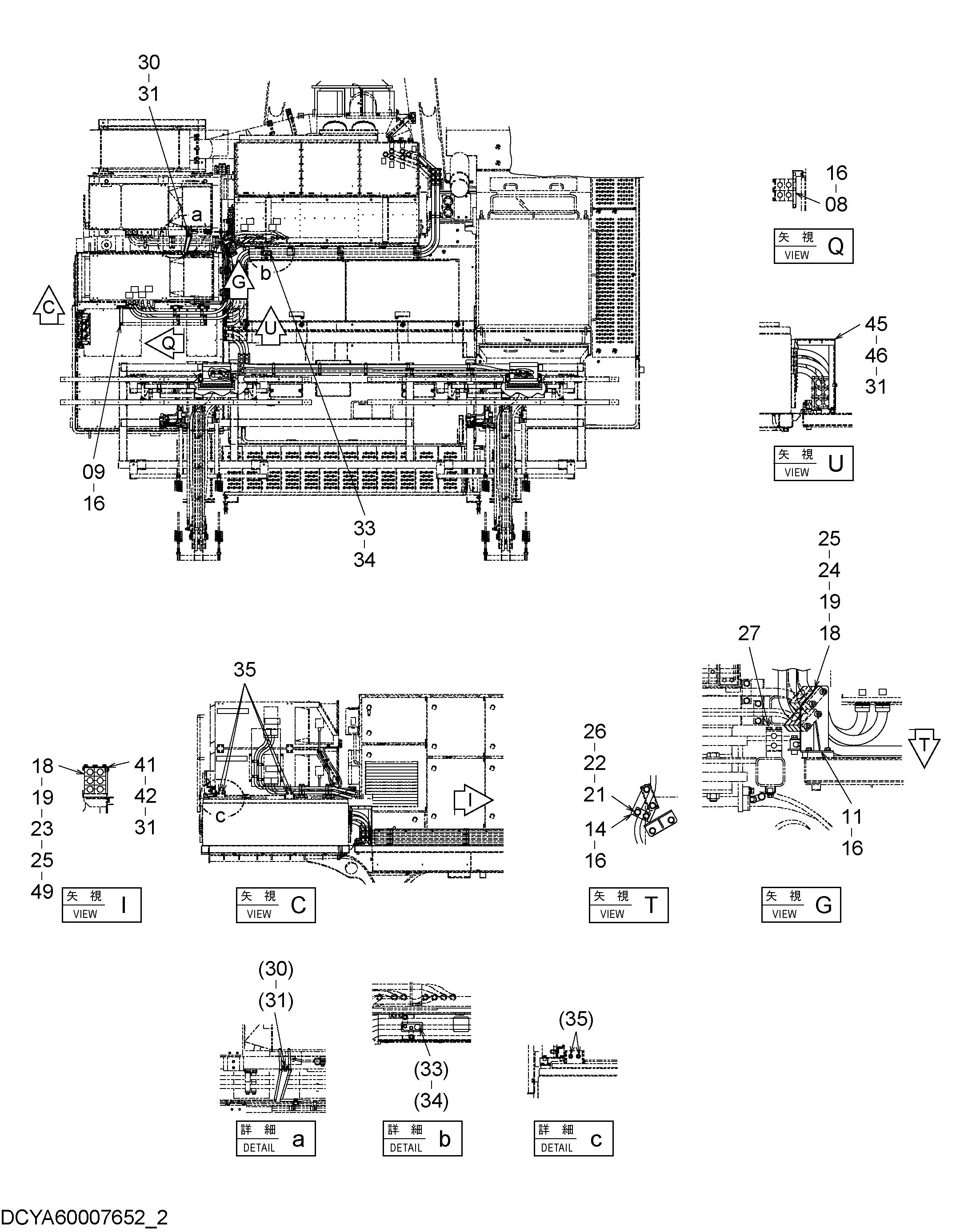

Заводская схема «Трос хомут (2)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | YA40010370 | Кронштейн | 2 |
| 09 | YA40010375 | Кронштейн | 1 |
| 11 | YA40006965 | Кронштейн | 1 |
| 14 | YA40006968 | Кронштейн | 1 |
| 16 | J271020 | Болт с шайбой | 6 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4637941 | Хомут | 22 |
| 19 | 4731293 | Штанга | 8 |
| 21 | 4637938 | Хомут | 1 |
| 22 | 4637934 | Кронштейн | 1 |
| 23 | 4637806 | Болт | 12 |
| 24 | J901008 | Болт | 4 |
| 25 | J222010 | Шайба | 28 |
| 26 | J271050 | Болт с шайбой | 2 |
| 26A | J901050 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271090 | Болт с шайбой | 2 |
| 27A | J901090 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 30 | 4190273 | Зажим | 2 |
| 31 | J271025 | Болт с шайбой | 13 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4371411 | Ограничитель резиновый | 1 |
| 34 | YA40010629 | Кронштейн | 1 |
| 35 | J271230 | Болт с шайбой | 8 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 41 | YA00021621 | Крышка | 1 |
| 42 | YA40013689 | Крышка | 1 |
| 45 | YA00004252 | Крышка | 1 |
| 46 | YA40001777 | Крышка | 1 |
| 49 | J217083 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
