Трактион трос (2) — HITACHI EH3500AC2

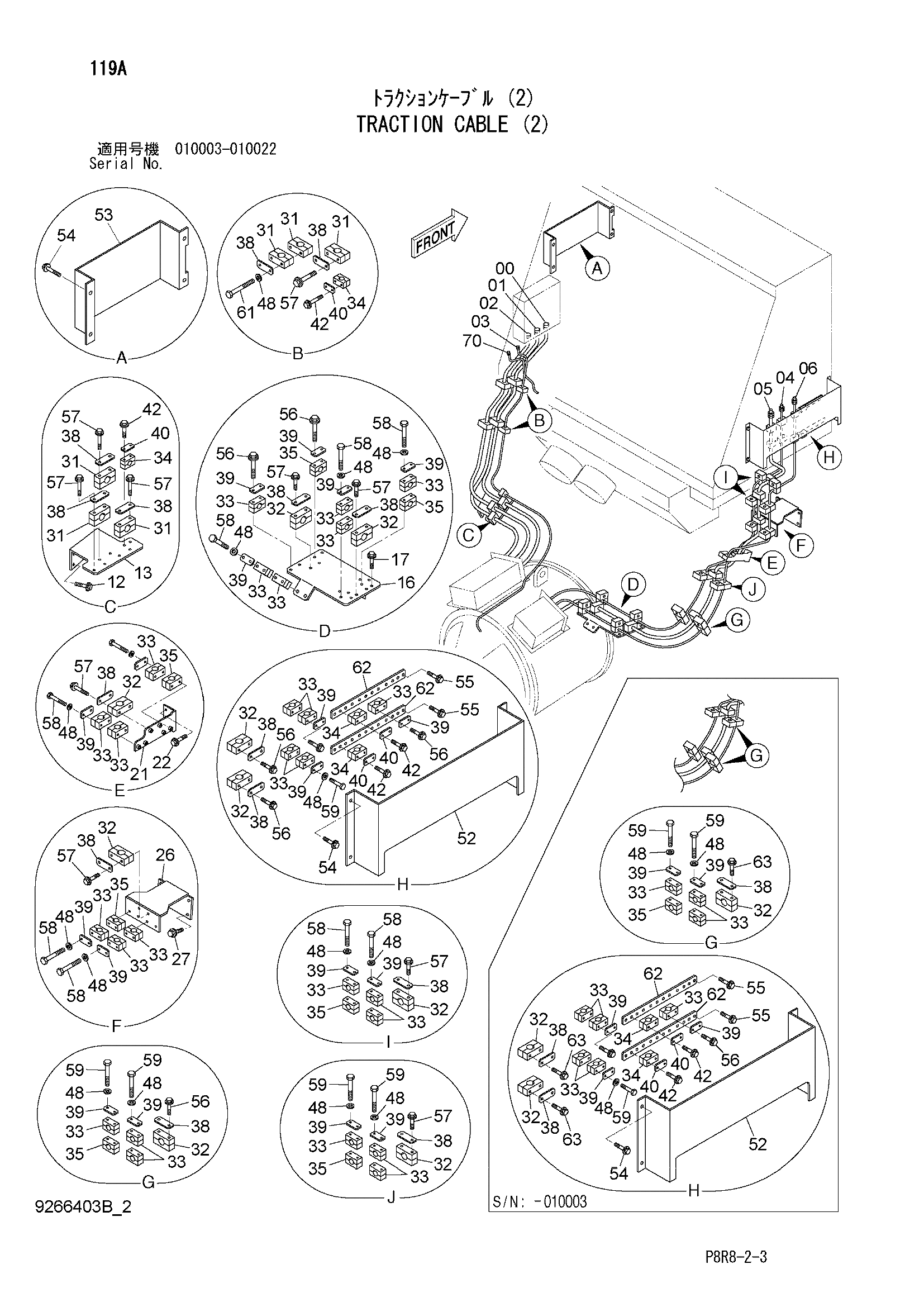

Заводская схема «Трактион трос (2)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657834 | Трос трактион | 1 |
| 01 | 4657835 | Трос трактион | 1 |
| 02 | 4657836 | Трос трактион | 1 |
| 03 | 4657837 | Трос трактион | 1 |
| 04 | 4657838 | Трос трактион | 1 |
| 05 | 4657839 | Трос трактион | 1 |
| 06 | 4657840 замена: 4719032 | Трос трактион | 1 |
| 06 | 4719032 | Трос трактион | 1 |
| 12 | J271020 | Болт с шайбой | 4 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 8106564 | Кронштейн | 1 |
| 16 | 9766241 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 9766253 | Кронштейн | 1 |
| 22 | J271020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | 9766292 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 31 | 4650365 | Хомут | 9 |
| 32 | 4637940 | Хомут | 10 |
| 33 | 4454814 | Хомут | 30 |
| 34 | 4637938 | Хомут | 5 |
| 35 | 4454817 | Хомут | 8 |
| 38 | 4650316 | Кронштейн | 17 |
| 39 | 4650315 замена: 4454820 | Кронштейн | 21 |
| 40 | 4650314 замена: 4637934 | Кронштейн | 5 |
| 42 | J271060 | Болт с шайбой | 10 |
| 42A | J901060 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 48 | J222010 | Шайба | 38 |
| 52 | 4655971 | Крышка | 1 |
| 53 | 4655876 | Крышка | 1 |
| 54 | J271020 | Болт с шайбой | 8 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J271080 | Болт с шайбой | 8 |
| 56A | J901080 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 56 | J271080 | Болт с шайбой | 14 |
| 56A | J901080 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | J271090 | Болт с шайбой | 22 |
| 57A | J901090 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 57 | J271090 | Болт с шайбой | 24 |
| 57A | J901090 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J901006 | Болт | 26 |
| 58 | J901004 | Болт | 26 |
| 59 | J901004 | Болт | 8 |
| 59 | J901002 | Болт | 8 |
| 61 | J901008 | Болт | 4 |
| 62 | 9769149 | Кронштейн | 2 |
| 63 | J271085 | Болт с шайбой | 8 |
| 63A | J901085 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 70 | 4657857 | Трос трактион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
