Крышка — HITACHI EH3500AC2

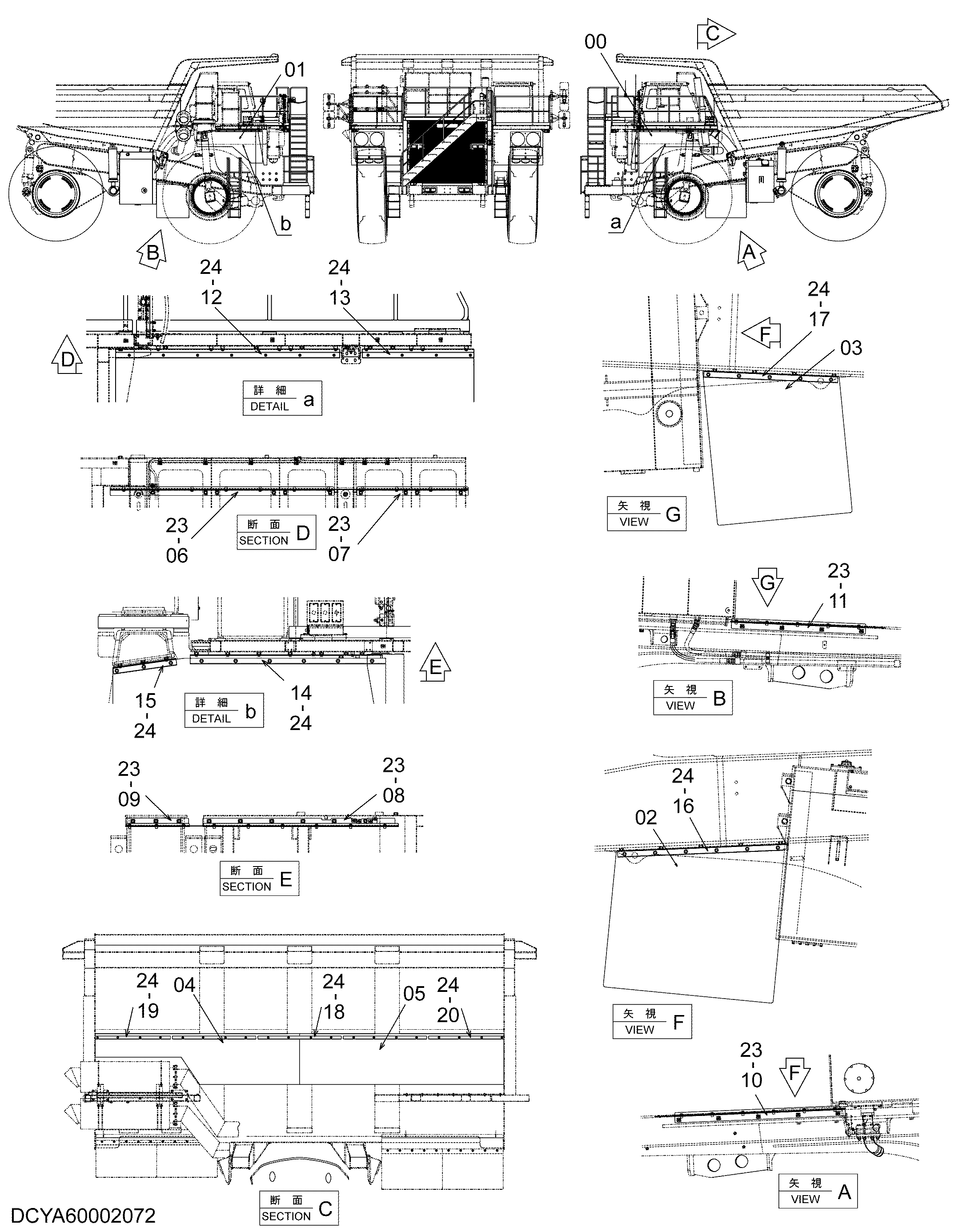

Заводская схема «Крышка» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00002870 | Пластина резиновый | 1 |
| 01 | YA00002871 | Пластина резиновый | 1 |
| 02 | YA00002874 | Пластина резиновый | 1 |
| 03 | YA00002875 | Пластина резиновый | 1 |
| 04 | YA00002872 | Пластина резиновый | 1 |
| 05 | YA00002873 | Пластина резиновый | 1 |
| 06 | YA40001938 | Кронштейн | 1 |
| 07 | YA40001942 | Кронштейн | 1 |
| 08 | YA40001948 | Кронштейн | 1 |
| 09 | YA40001949 | Кронштейн | 1 |
| 10 | YA40001950 | Кронштейн | 1 |
| 11 | YA40001951 | Кронштейн | 1 |
| 12 | YA00002957 | Пластина | 1 |
| 13 | YA00002959 | Пластина | 1 |
| 14 | YA00002956 | Пластина | 1 |
| 15 | YA00002958 | Пластина | 1 |
| 16 | YA00002960 | Пластина | 1 |
| 17 | YA00002961 | Пластина | 1 |
| 18 | YA00002962 | Пластина | 3 |
| 19 | YA00002963 | Пластина | 1 |
| 20 | YA00002993 | Пластина | 1 |
| 23 | J281025 | Болт с шайбой | 51 |
| 23A | J901025 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | J271030 | Болт с шайбой | 28 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
