Автоматический. смазка система — HITACHI EH3500AC2

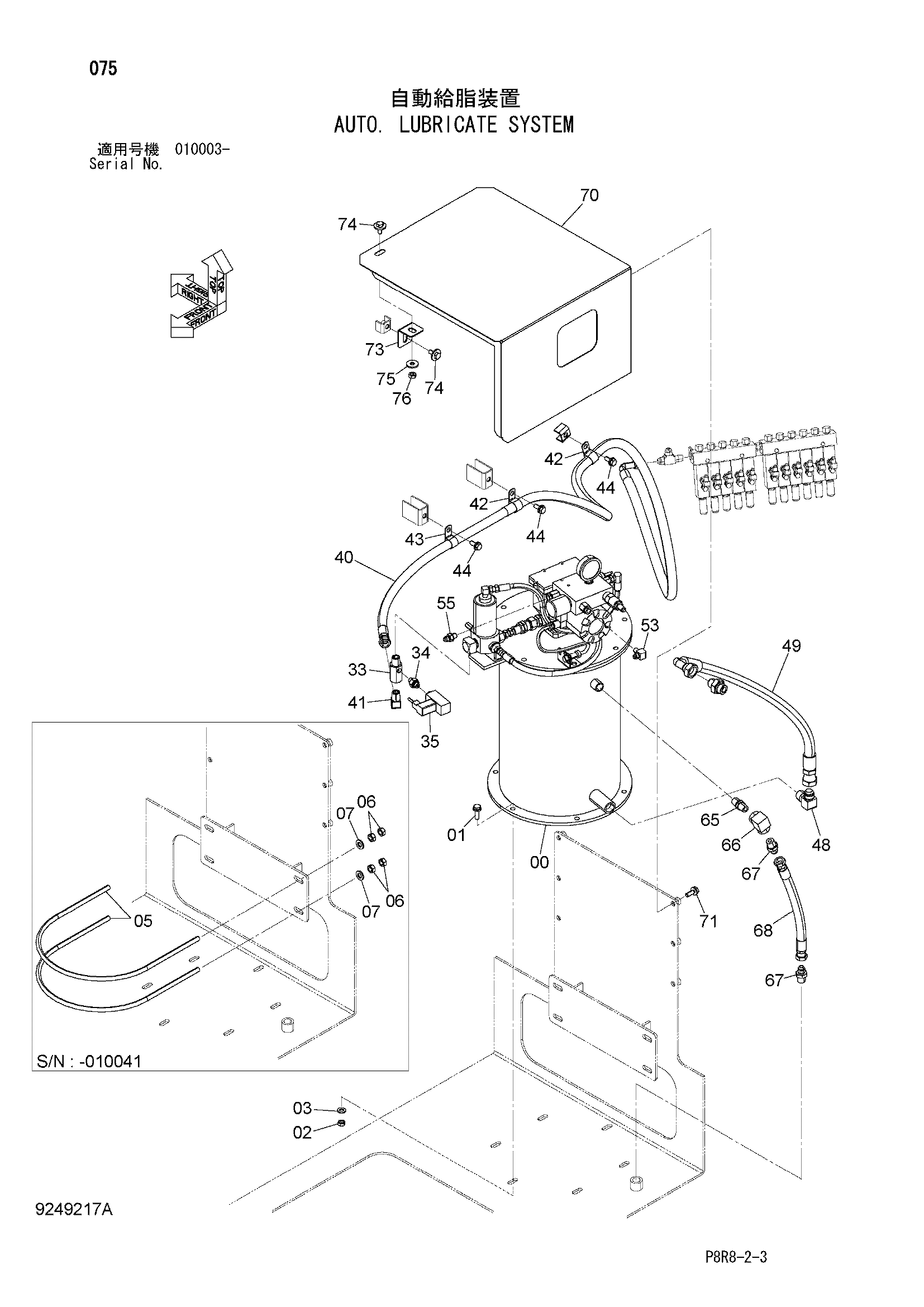

Заводская схема «Автоматический. смазка система» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4637625 | Лубрикатор | 1 |
| 01 | J271035 | Болт с шайбой | 6 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J951010 | Гайка | 6 |
| 03 | J217083 | Шайба | 6 |
| 05 | 4637557 | U-образный болт | 2 |
| 06 | J951012 | Гайка | 8 |
| 07 | J222012 | Шайба | 4 |
| 33 | 4186038 | Адаптер | 1 |
| 34 | 4433976 | Адаптер | 1 |
| 34A | 4433957 | Уплотнительное кольцо | 1 |
| 35 | 4377537 | Датчик давления | 1 |
| 40 | 4660510 | Шланг | 1 |
| 41 | 4154658 | Угловой штуцер | 1 |
| 42 | 4192035 | Зажим | 2 |
| 43 | 4190263 | Зажим | 1 |
| 44 | J271025 | Болт с шайбой | 3 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 48 | 4156433 | Угловой штуцер | 1 |
| 49 | 4349501 | Шланг | 1 |
| 53 | 4220988 | Угловой штуцер | 1 |
| 53A | 4510185 | Уплотнительное кольцо | 1 |
| 55 | 4215648 | Адаптер | 1 |
| 65 | 4189320 | Адаптер | 1 |
| 66 | 94-0617 | Угловой штуцер | 1 |
| 67 | 4221287 | Адаптер | 2 |
| 68 | 4436029 | Шланг | 1 |
| 70 | 7054043 | Крышка | 1 |
| 71 | J271030 | Болт с шайбой | 6 |
| 71A | J901030 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 73 | 4684017 | Кронштейн | 1 |
| 74 | J281025 | Болт с шайбой | 2 |
| 74A | J901025 | Болт | 1 |
| 74B | 4486055 | Шайба | 1 |
| 75 | J217083 | Шайба | 1 |
| 76 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
