Корпус детали — HITACHI EH3500AC2

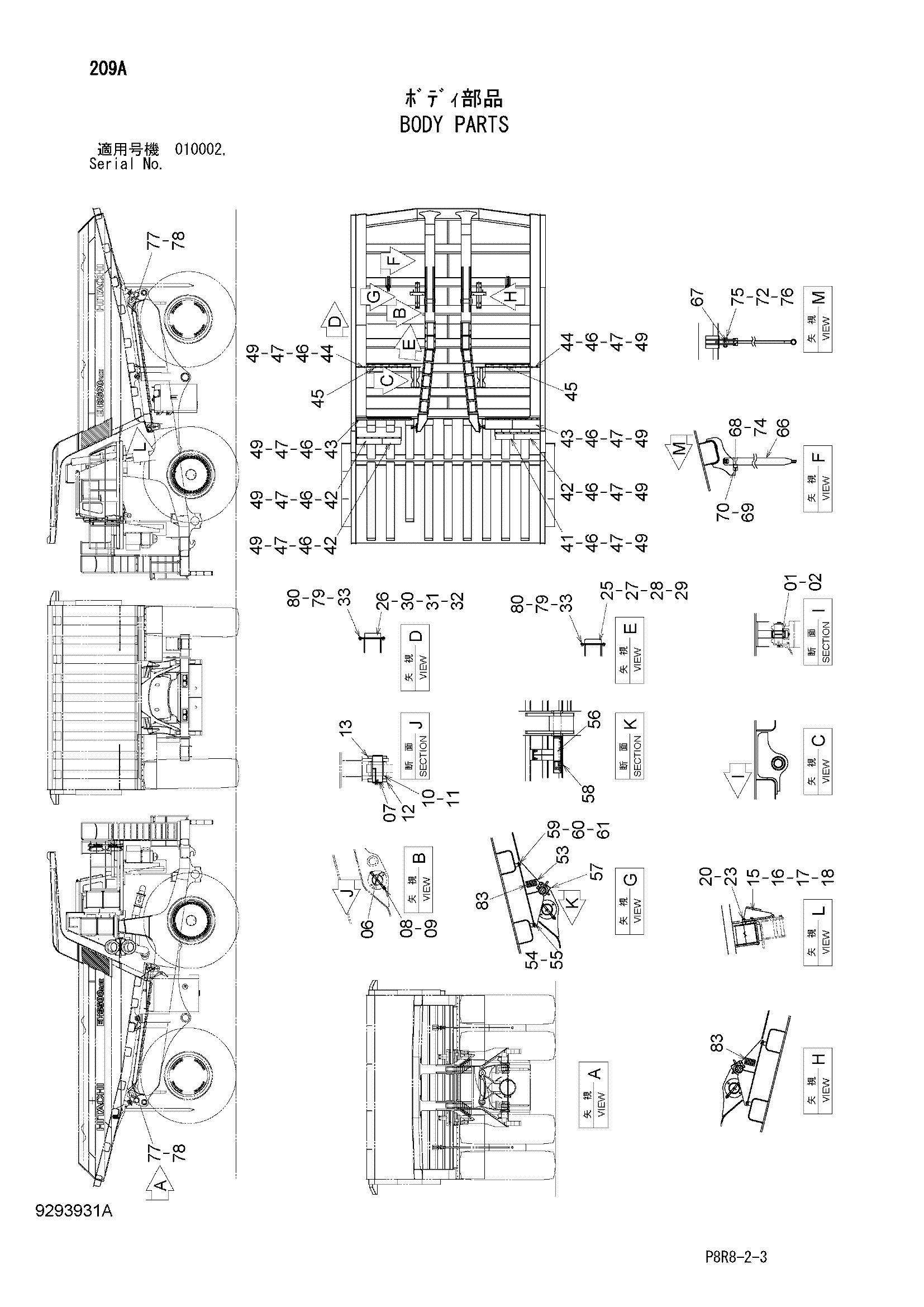

Заводская схема «Корпус детали» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4638316 | Подшипник. спх.рол. | 2 |
| 02 | 959503 | Стопорное кольцо | 4 |
| 06 | 4154656 | Угловой штуцер | 2 |
| 07 | 4679571 | Палец | 2 |
| 08 | 4263763 | Болт | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4643974 | Регулировочная шайба 4.5mm | 6 |
| 11 | 4696783 | Регулировочная шайба 2.3mm | 6 |
| 12 | 4696035 | Бобышка | 2 |
| 13 | 4696052 | Бобышка | 2 |
| 15 | 8111036 | Направляющая | 2 |
| 16 | 4665458 | Регулировочная шайба 6mm | 2 |
| 17 | 4665460 | Регулировочная шайба 3.2mm | 2 |
| 18 | 4665459 | Регулировочная шайба 2.3mm | 2 |
| 20 | J222024 | Шайба | 24 |
| 23 | J922470 | Болт | 12 |
| 25 | 4668422 | Накладка | 14 |
| 26 | 4668423 | Накладка | 4 |
| 27 | 4665477 | Регулировочная шайба 3.2mm | 20 |
| 28 | 4665478 | Регулировочная шайба 2.3mm | 20 |
| 29 | 4665481 | Регулировочная шайба 1.0mm | 20 |
| 30 | 4665484 | Регулировочная шайба 3.2mm | 8 |
| 31 | 4665464 | Регулировочная шайба 2.3mm | 8 |
| 32 | 4665465 | Регулировочная шайба 1.0mm | 8 |
| 33 | J281250 | Болт с шайбой | 108 |
| 33A | J901250 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
| 41 | 4647741 | Резиновая прокладка | 2 |
| 42 | 4651647 | Резиновая прокладка | 2 |
| 43 | 4647740 | Резиновая прокладка | 4 |
| 44 | 4647739 | Резиновая прокладка | 2 |
| 45 | 4647744 | Резиновая прокладка | 2 |
| 46 | A590110 | Плоская шайба | 54 |
| 47 | M660010 | U-образная гайка | 54 |
| 49 | J281040 | Болт с шайбой | 54 |
| 49A | J901040 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 53 | 7052139 | Кронштейн | 2 |
| 54 | J922050 | Болт | 8 |
| 55 | A590120 | Плоская шайба | 8 |
| 56 | 9765525 | Палец | 2 |
| 57 | 4647745 | Палец | 2 |
| 58 | 4647710 | Рукоятка | 2 |
| 59 | 4665424 | Регулировочная шайба 6mm | 12 |
| 60 | 4665425 | Регулировочная шайба 3.2mm | 8 |
| 61 | 4665426 | Регулировочная шайба 2.3mm | 8 |
| 66 | 9765522 | Еджектор | 2 |
| 67 | 4665414 | Проставка | 2 |
| 68 | 4647758 | Резиновый моунтед | 2 |
| 69 | 19H1805 | Болт | 2 |
| 70 | A590112 | Плоская шайба | 2 |
| 72 | A590130 | Плоская шайба | 4 |
| 74 | 4647712 | Шайба | 2 |
| 75 | J833004 | Болт | 2 |
| 76 | J952030 | Гайка | 2 |
| 77 | 4190272 | Зажим | 10 |
| 78 | J271025 | Болт с шайбой | 10 |
| 78A | J901025 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 79 | J950012 | Гайка | 108 |
| 80 | 449490 | Плоская шайба | 108 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
