Провод жгут проводов (1) — HITACHI EH3500AC2

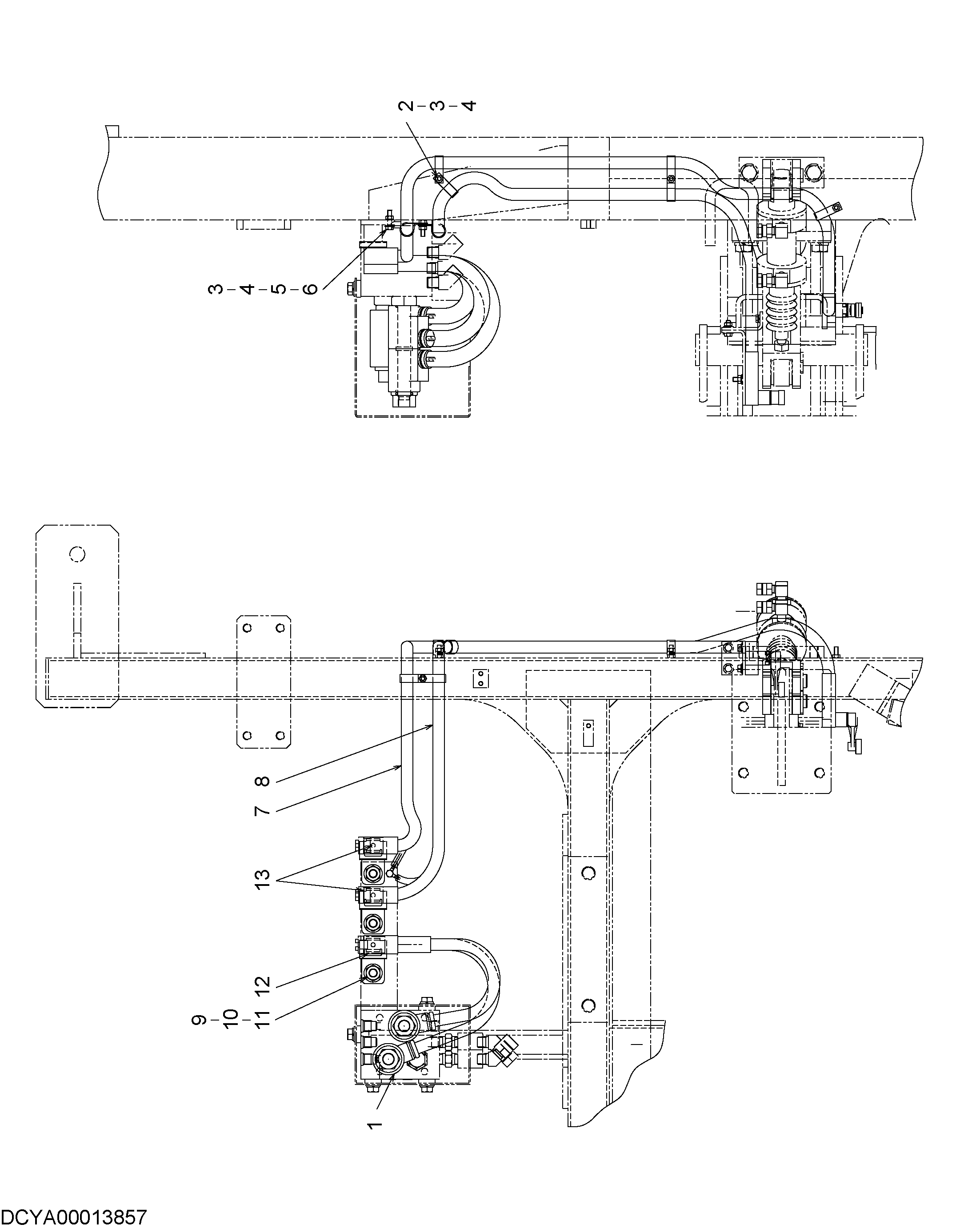

Заводская схема «Провод жгут проводов (1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00013857 | Жгут проводов | 1 | |
| 1 | YA00023010 | Жгут проводов | 1 |
| 2 | YA00023011 | Зажим | 7 |
| 3 | YA00023003 | Гайка | 5 |
| 4 | A590905 | Пружинная шайба | 5 |
| 5 | YA00023013 | Болт | 1 |
| 6 | A590105 | Шайба | 1 |
| 7 | YA00023014 | Жгут проводов | 1 |
| 8 | YA00023015 | Жгут проводов | 1 |
| 9 | 4448037 | Кронштейн | 3 |
| 10 | J901020 | Болт | 3 |
| 11 | A590910 | Пружинная шайба | 3 |
| 12 | 4482395 | Пробка | 1 |
| 13 | 4633457 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
