Верхний рама — HITACHI EH3500AC2

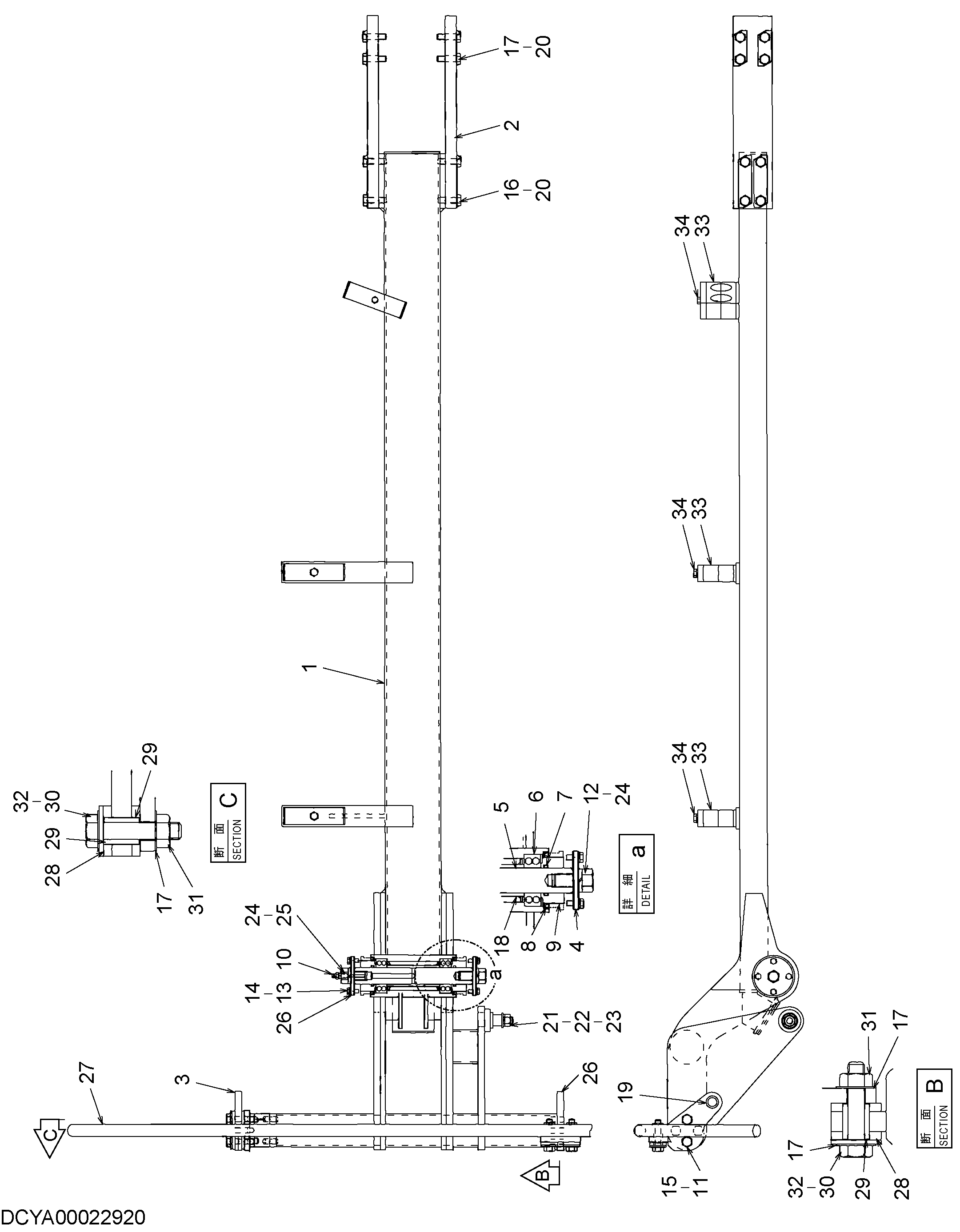

Заводская схема «Верхний рама» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00022920 | Рама верхний | 1 | |
| 1 | YA00005648 | Рама верхний | 1 |
| 2 | YA00013811 | Изолятор | 2 |
| 3 | YA00022921 | Пластина | 1 |
| 4 | YA00022922 | Пластина | 2 |
| 5 | YA00022923 | Вал | 1 |
| 6 | YA00022924 | Подшипник | 2 |
| 7 | 953611 | Уплотнительное кольцо | 2 |
| 8 | YA00013812 | Масляное уплотнение | 2 |
| 9 | YA00022925 | Втулка | 2 |
| 10 | J75481 | Пресс-маслёнка | 1 |
| 11 | J901025 | Болт | 8 |
| 12 | J901635 | Болт | 1 |
| 13 | J900616 | Болт | 8 |
| 14 | A590906 | Пружинная шайба | 8 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | YA00022926 | Шайба | 4 |
| 17 | YA00022927 | Шайба | 8 |
| 18 | YA00022928 | Втулка | 1 |
| 19 | YA00013814 | Втулка | 2 |
| 20 | J901035 | Болт | 16 |
| 21 | A590112 | Шайба | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
| 23 | J950012 | Гайка | 1 |
| 24 | A590916 | Пружинная шайба | 2 |
| 25 | YA00022929 | Болт | 1 |
| 26 | YA00022930 | Кронштейн | 1 |
| 27 | YA00022931 | Направляющая | 1 |
| 28 | YA00022932 | Пластина | 8 |
| 29 | YA00022933 | Втулка | 4 |
| 30 | J921050 | Болт | 4 |
| 31 | J950010 | Гайка | 4 |
| 32 | J217083 | Шайба | 4 |
| 33 | YA00005773 | Хомут | 3 |
| 34 | J900875 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
