Тяга ковша — HITACHI EH3500AC2

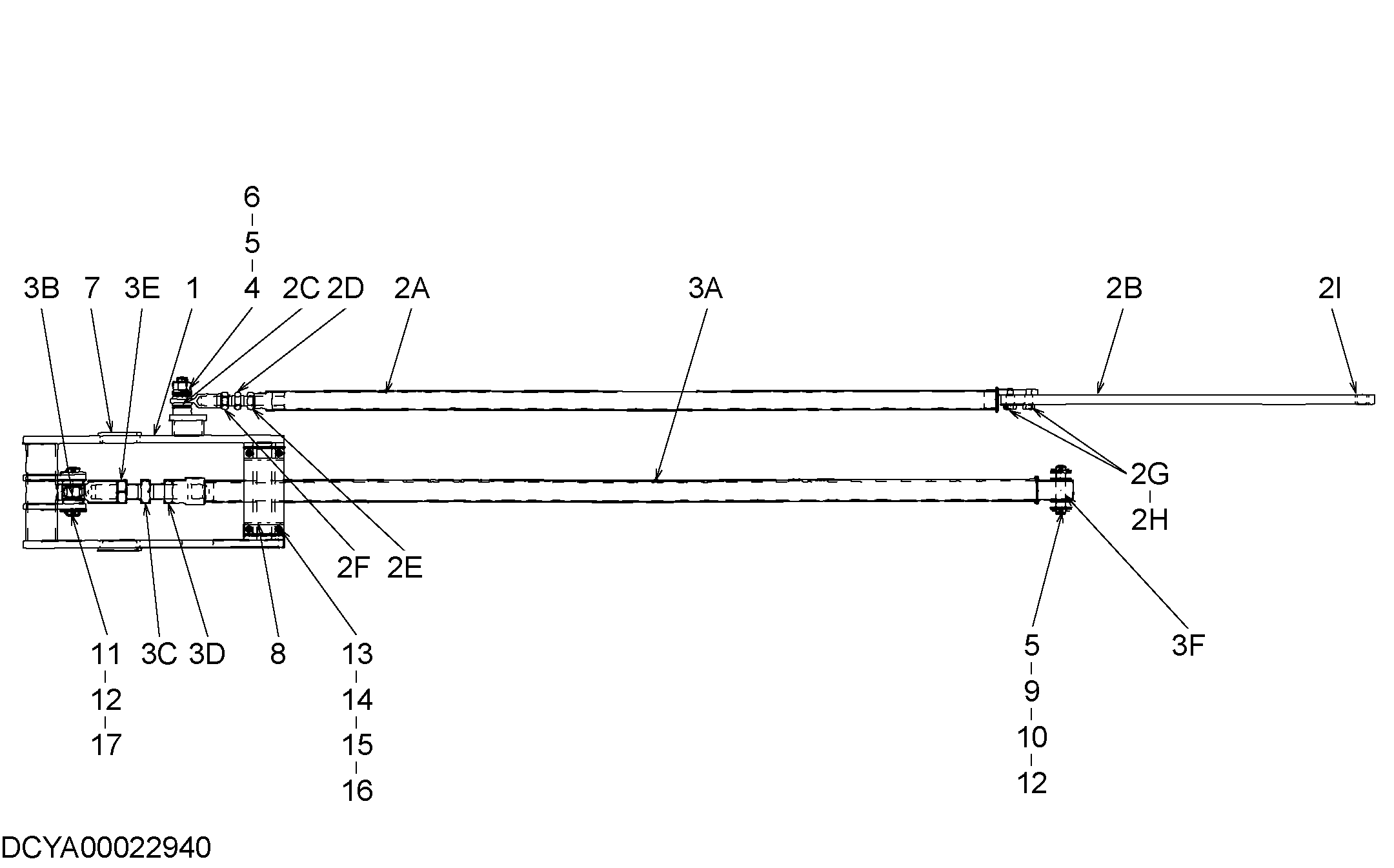

Заводская схема «Тяга ковша» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00022940 | Тяга | 1 | |
| 1 | YA00022941 | Кронштейн | 1 |
| 2 | YA00022942 | Тяга A | 1 |
| 2A | YA00022943 | Шток | 1 |
| 2B | YA00013817 | Изолятор | 1 |
| 2C | YA00013818 | Концевой шток | 1 |
| 2D | YA00022944 | Турнбуккле | 1 |
| 2E | J950016 | Гайка | 1 |
| 2F | J955016 | Гайка L | 1 |
| 2G | J901025 | Болт | 2 |
| 2H | YA00022945 | Шайба | 1 |
| 2I | YA00013820 | Втулка | 1 |
| 3 | YA00022946 | Тяга B | 1 |
| 3A | YA00022947 | Шток | 1 |
| 3B | YA00022948 | Концевой шток | 1 |
| 3C | YA00022949 | Турнбуккле | 1 |
| 3D | J952024 | Гайка | 1 |
| 3E | J957024 | Гайка | 1 |
| 3F | YA00013821 | Втулка | 1 |
| 4 | J950016 | Гайка | 1 |
| 5 | A590116 | Шайба | 3 |
| 6 | A590916 | Пружинная шайба | 1 |
| 7 | YA00013822 | Втулка | 2 |
| 8 | YA00013823 | Резиновая подушка | 1 |
| 9 | YA00022950 | Плоская шайба | 2 |
| 10 | YA00022951 | Палец | 1 |
| 11 | YA00022952 | Палец | 1 |
| 12 | YA00022953 | Палец сприт | 4 |
| 13 | J780620 | Болт с внутренним шестигранником | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | YA00022954 | Пластина | 2 |
| 16 | YA00022955 | Коллер | 4 |
| 17 | A590120 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
