Привод вал — HITACHI EH3500AC2

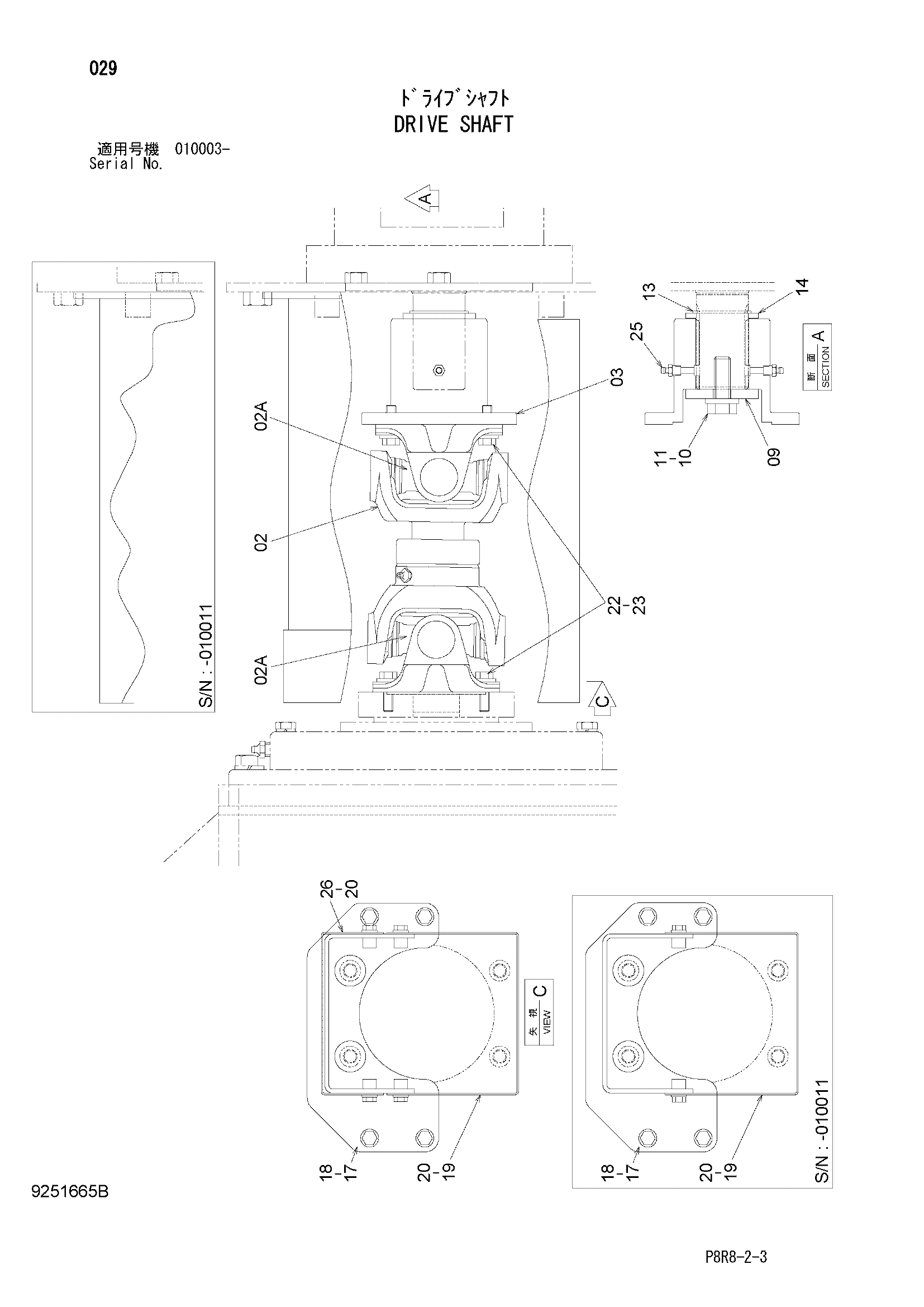

Заводская схема «Привод вал» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4650751 | Вал проп. | 1 |
| 02A | 4722804 | Крестовина | 2 |
| 03 | 2053284 | Фланец | 1 |
| 09 | 4631677 | Пластина | 1 |
| 10 | J921645 | Болт | 1 |
| 11 | J222016 | Шайба | 1 |
| 13 | 991345 | Стопорное кольцо | 1 |
| 14 | 4631676 | Пластина | 1 |
| 17 | 8102420 замена: 8117709 | Кронштейн | 1 |
| 17 | 8117709 | Кронштейн | 1 |
| 18 | J271235 | Болт с шайбой | 4 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4643294 | Крышка | 1 |
| 19 | 4699928 | Крышка | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 6 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | J921235 | Болт | 8 |
| 23 | J222012 | Шайба | 8 |
| 25 | J75481 | Пресс-маслёнка | 2 |
| 26 | 4700097 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
