Трактион трос (2) [EU] — HITACHI EH3500AC2

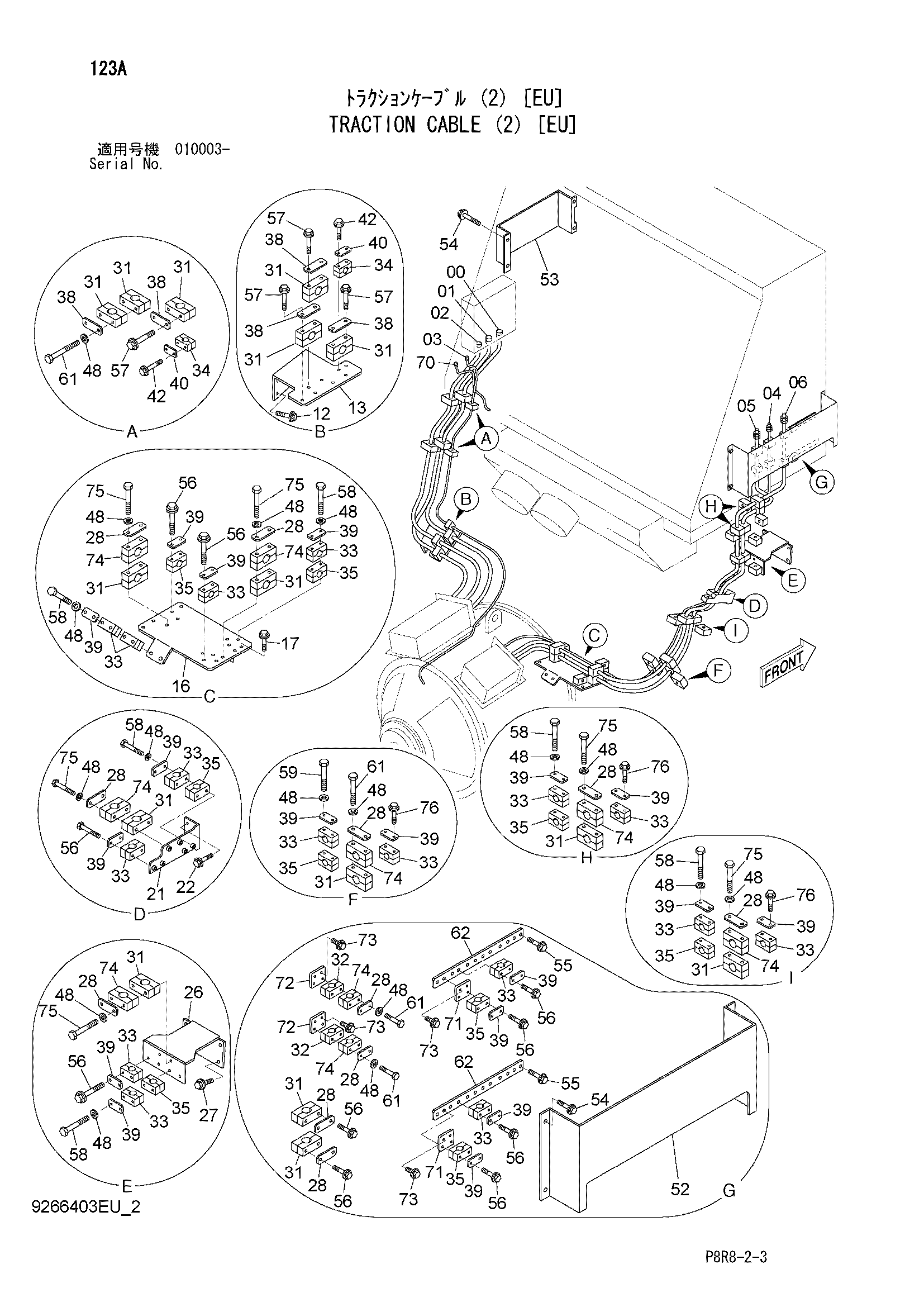

Заводская схема «Трактион трос (2) [EU]» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Трактион трос (2) [EU] HITACHI EH3500AC2](/catalog-drawings/5a/5a8f7e85-2653-4225-aa5b-c37cd83b948a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657834 | Трос трактион | 1 |
| 01 | 4657835 | Трос трактион | 1 |
| 02 | 4657836 | Трос трактион | 1 |
| 03 | 4718519 | Трос трактион | 1 |
| 04 | 4704355 | Трос трактион | 1 |
| 05 | 4704356 | Трос трактион | 1 |
| 06 | 4719033 | Трос трактион | 1 |
| 12 | J271020 | Болт с шайбой | 4 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 8106564 | Кронштейн | 1 |
| 16 | 9766241 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 9766253 | Кронштейн | 1 |
| 22 | J271020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | 9766292 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4637935 | Кронштейн | 12 |
| 31 | 4650365 | Хомут | 19 |
| 32 | 4637940 | Хомут | 2 |
| 33 | 4454814 | Хомут | 18 |
| 34 | 4637938 | Хомут | 3 |
| 35 | 4454817 | Хомут | 10 |
| 38 | 4650316 | Кронштейн | 7 |
| 39 | 4454820 | Кронштейн | 20 |
| 40 | 4637934 | Кронштейн | 5 |
| 42 | J271060 | Болт с шайбой | 6 |
| 42A | J901060 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 48 | J222010 | Шайба | 40 |
| 52 | 4655971 | Крышка | 1 |
| 53 | 4655876 | Крышка | 1 |
| 54 | J271020 | Болт с шайбой | 8 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J271080 | Болт с шайбой | 18 |
| 56A | J901080 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | J271090 | Болт с шайбой | 10 |
| 57A | J901090 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J901004 | Болт | 14 |
| 59 | J901002 | Болт | 2 |
| 61 | J901008 | Болт | 10 |
| 62 | 9769149 | Кронштейн | 2 |
| 70 | 4718520 | Трос трактион | 1 |
| 71 | 9766757 | Кронштейн | 2 |
| 72 | 9771940 | Кронштейн | 2 |
| 73 | J271016 | Болт с шайбой | 8 |
| 73A | J901016 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 74 | 4637941 | Крамп | 10 |
| 75 | J901010 | Болт | 14 |
| 76 | J271070 | Болт с шайбой | 8 |
| 76A | J901070 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
