Пантограпх — HITACHI EH3500AC2

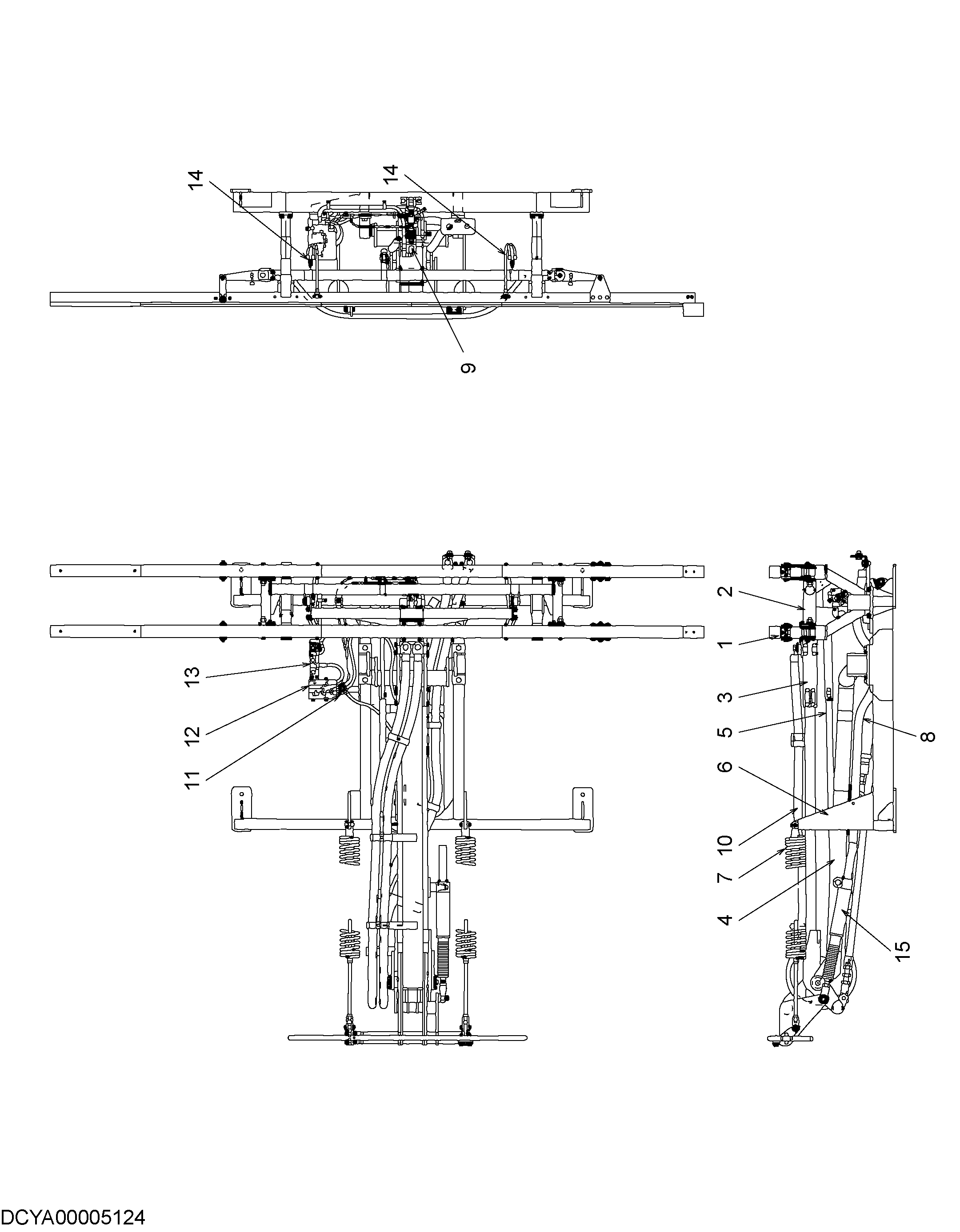

Заводская схема «Пантограпх» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00005124 | Пантограпх | 1 | |
| 1 | YA00022901 | Головка | 2 |
| 2 | YA00022910 | Опора | 1 |
| 3 | YA00022920 | Рама верхний | 1 |
| 4 | YA00022934 | Рама нижний | 1 |
| 5 | YA00022940 | Тяга | 1 |
| 6 | YA00022956 | Рама базовый | 1 |
| 7 | YA00013826 | Пружина | 2 |
| 8 | YA00022975 | Гидроцилиндр | 1 |
| 9 | YA00022980 | Замок | 1 |
| 10 | YA00022990 | Трос | 1 |
| 11 | YA00013850 | Трубопроводы клапан | 1 |
| 12 | YA00023004 | Гидрораспределитель | 1 |
| 13 | YA00013857 | Жгут проводов | 1 |
| 14 | YA00023016 | Жгут проводов | 1 |
| 15 | YA00013858 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
