Задний фонарь — HITACHI EH3500AC2

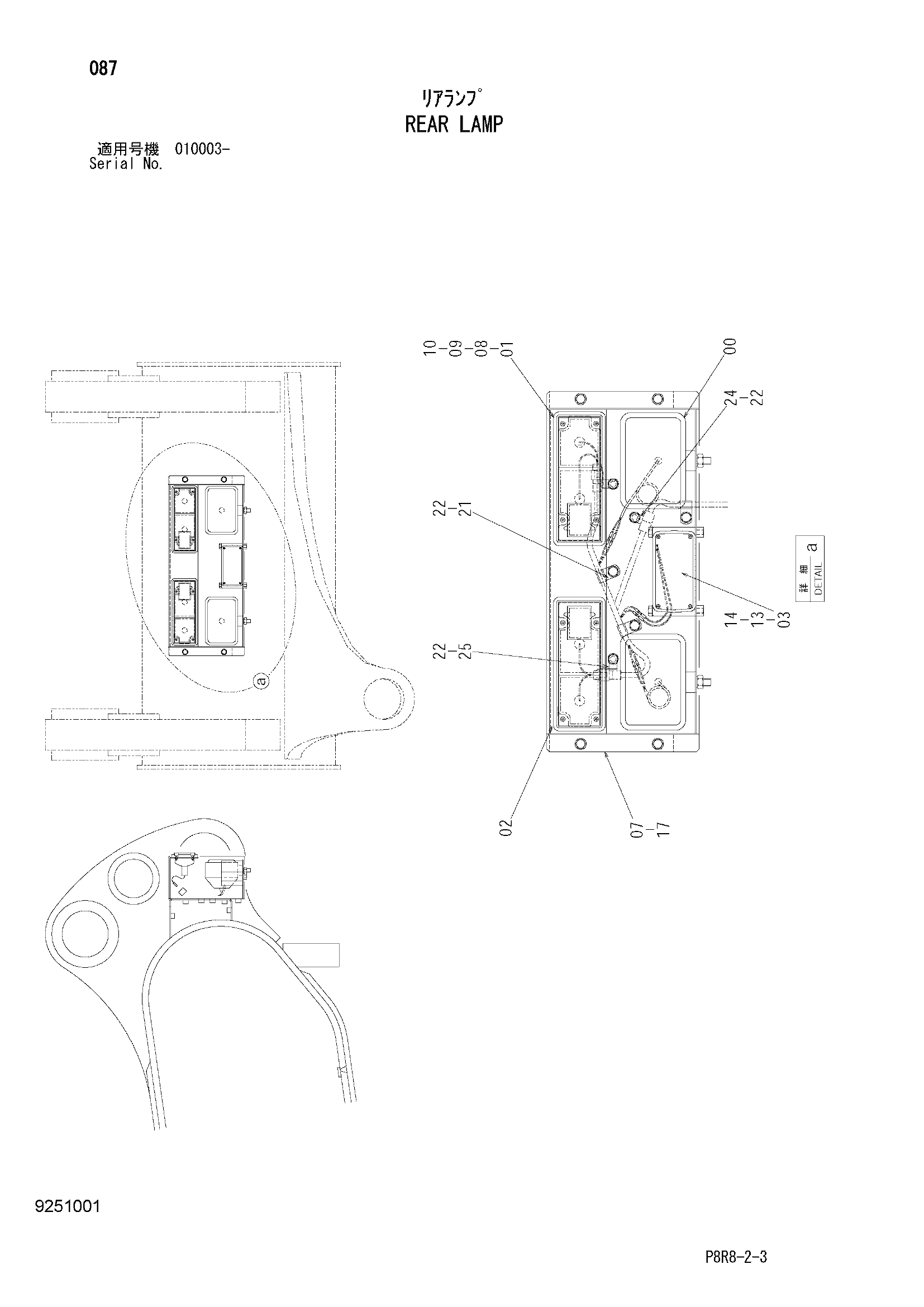

Заводская схема «Задний фонарь» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 4623797 | Фонарь задний | 1 |
| 02 | 4434592 | Фонарь задний | 1 |
| 02A | 4295341 | Лампа (25W) | 1 |
| 02B | 4295340 | Лампа (25/10W) | 1 |
| 02C | 4295342 | Рассеиватель | 1 |
| 03 | 4179752 | Зуммер | 1 |
| 07 | 7051535 | Кронштейн | 1 |
| 08 | M430525 | Винт | 8 |
| 09 | M500504 | Гайка | 8 |
| 10 | A590905 | Пружинная шайба | 8 |
| 13 | J901000 | Болт | 2 |
| 14 | J222010 | Шайба | 2 |
| 17 | J271025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 4190274 | Зажим | 3 |
| 22 | J271020 | Болт с шайбой | 6 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4448037 | Кронштейн | 1 |
| 25 | 4336875 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
